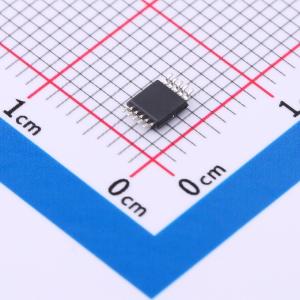

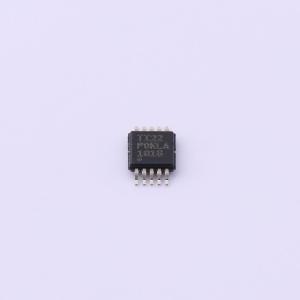

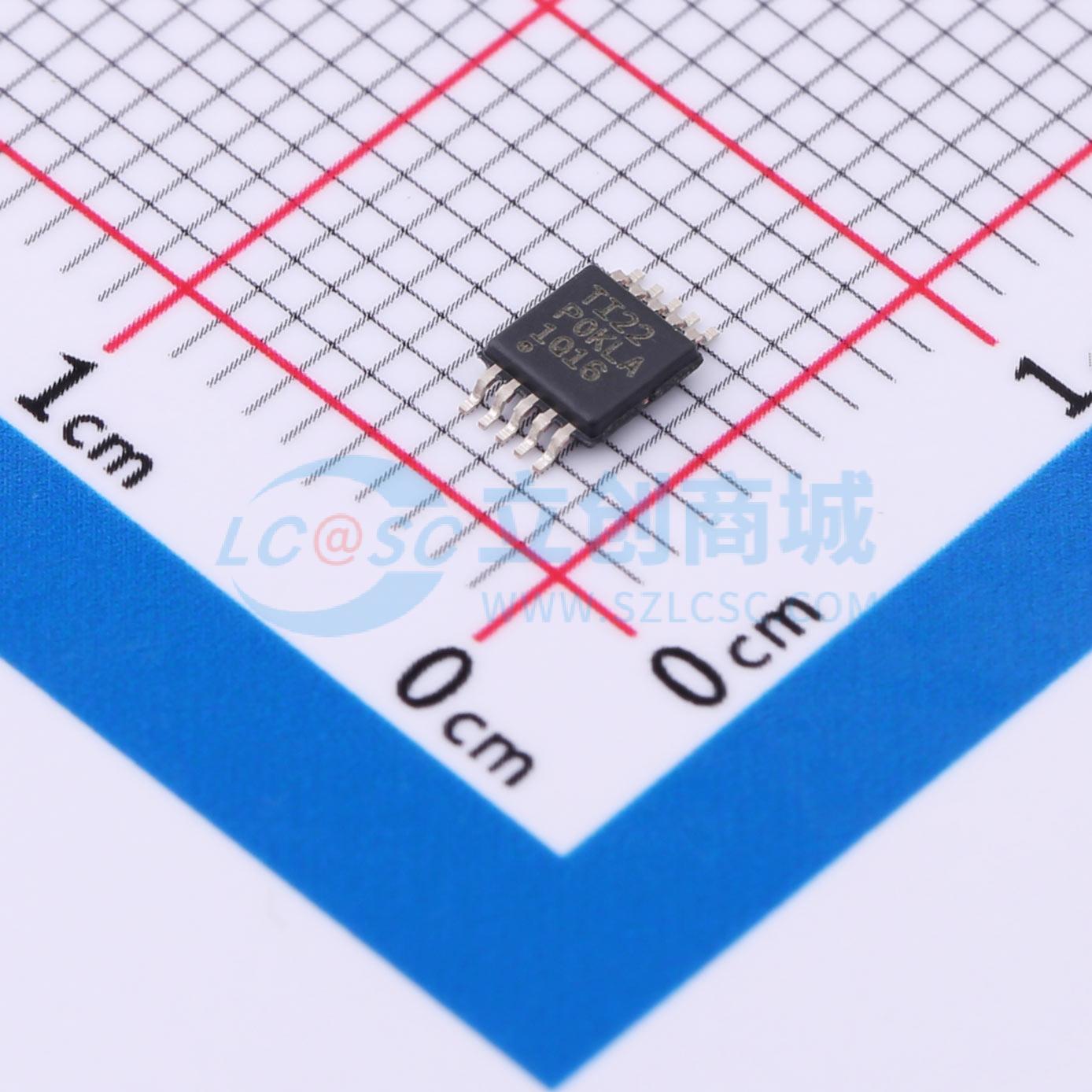

TMUX6121DGSR

TMUX6121 精密双路 SPST 开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX6121 是一款支持双电源（±5V 至 ±16.5V）或单电源（10V 至 16.5V）操作的双通道单刀单掷 (SPST) 开关。
品牌名称: TI(德州仪器)
商品型号: TMUX6121DGSR
商品编号: C2673357
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

TMUX6121、TMUX6122 和 TMUX6123 是现代化的互补金属氧化物半导体 (CMOS) 器件，具有两个独立的可选单刀单掷 (SPST) 开关。该器件在双电源（±5V 至±16.5V）、单电源（10V 至 16.5V）或非对称电源供电时均能正常运行。所有数字输入均具有兼容晶体管到晶体管逻辑 (TTL) 的阈值，这些阈值可确保 TTL 和CMOS 逻辑兼容性。

逻辑 1 会打开 TMUX6121 中数字控制输入上的开关。要打开 TMUX6122 中的开关，则需要逻辑 0 。TMUX6123 有一个开关的数字控制逻辑与 TMUX6121 类似，而另外一个开关上的逻辑则与之相反。TMUX6123 具有先断后合开关，因此可用于交叉点开关应用。

TMUX6121、TMUX6122、TMUX6123 是精密开关和多路复用器器件系列的一部分。这些器件具有非常低的漏电流和低电荷注入，因此可用于高精度测量应用。由于具有 16μA 的低电源电流，因此这些器件可用于便携式应用。

商品特性

宽电源电压范围：±5V 至±16.5V（双电源）或 10V 至 16.5V（单电源）
所有引脚的闩锁性能都达到 100mA，符合 JESD78II 类 A 级要求
低导通电容：4.2pF
低输入泄漏电流：0.5pA
低电荷注入：0.51 pC
轨到轨运行
低导通电阻：120Ω
快速开关导通时间：68ns
先断后合开关 (TMUX6123)
SELx 引脚可连接至带集成下拉电阻器的 VDD 逻辑电平：2V 至 VDD
低电源电流：16μA
人体放电模型 (HBM) ESD 保护：所有引脚上均为±2kV
业界通用的 VSSOP 封装

应用领域

工厂自动化和工业过程控制
可编程逻辑控制器 (PLC)
模拟输入模块
ATE 测试设备
数字万用表
电池监控系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	2
	工作电压	-16.5V~-5V；5V~16.5V
	导通时间(ton)	68ns

	属性	参数值
	导通电阻(Ron)	120Ω
	关闭时间(toff)	57ns
	工作温度	-40℃~+125℃
	导通电容(Con)	4.2pF
	带宽	630MHz
