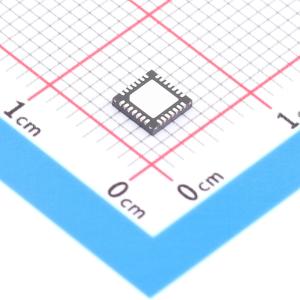

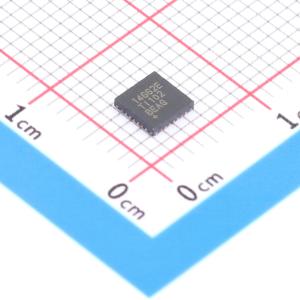

温馨提醒：图片仅供参考，商品以实物为准
MAX14662ETI+T
MAX14662 超越轨8x SPST开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX14662是一款串行控制的8x SPST开关，适用于通用信号切换应用。该器件具有超越轨功能，可以在+1.6V到+5.5V的单电源下通过±5.5V信号。
- 商品型号
- MAX14662ETI+T
- 商品编号
- C2673377
- 商品封装
- TQFN-28-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 8 | |
| 工作电压 | 1.6V~5.5V | |
| 导通时间(ton) | 5.5us |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 425mΩ | |
| 关闭时间(toff) | 5.5us | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 400MHz | |
| 传播延迟(tpd) | 80ns |
商品概述
MAX14662是一款串行控制的8通道单刀单掷（SPST）开关，适用于通用信号切换应用。该器件的开关数量使其可用于多种应用场景，而串行控制则以最少的引脚实现了最大的灵活性。该器件具备超轨（Beyond-The-Rails™）能力，因此在+1.6V至+5.5V之间的任何单电源供电下，都能传输±5.5V的信号。 串行控制方式可在I²C和SPI之间选择。两种模式均能对每个独立开关进行单独控制，从而可实现任意开关组合。I²C模式提供两个地址选择引脚，允许在单条总线上对多达四个器件进行寻址。SPI模式包含一个DOUT引脚，可通过单个选择信号将多个器件级联在一起。 MAX14662采用28引脚（4mm x 4mm）TQFN封装，工作温度范围为-40℃至+85℃扩展温度范围。A_和B_引脚提供±15kV人体模型（HBM）静电放电（ESD）保护。
商品特性
- 8通道单刀单掷（SPST）开关
- 串行控制：带两个地址选择引脚的I²C接口、带用于菊花链连接DOUT引脚的SPI接口
- 每个开关独立控制
- 超轨能力：±5.5V信号范围，与电源电压无关
- 低失真切换：总谐波失真+噪声为0.001%（典型值）
- 在整个信号范围内导通电阻（RON）平坦度为0.5mΩ（典型值）
- 宽电源范围：+1.6V至+5.5V单电源
- 导通电阻（RON）为0.425Ω（典型值）
- 紧凑封装：4mm x 4mm，28引脚TQFN
- 所有A_和B_引脚具备±15kV人体模型（HBM）ESD保护
应用领域
- 音频切换/复用
- 端口保护
- 电源管理
