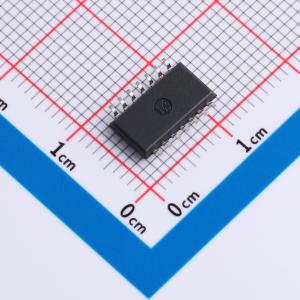

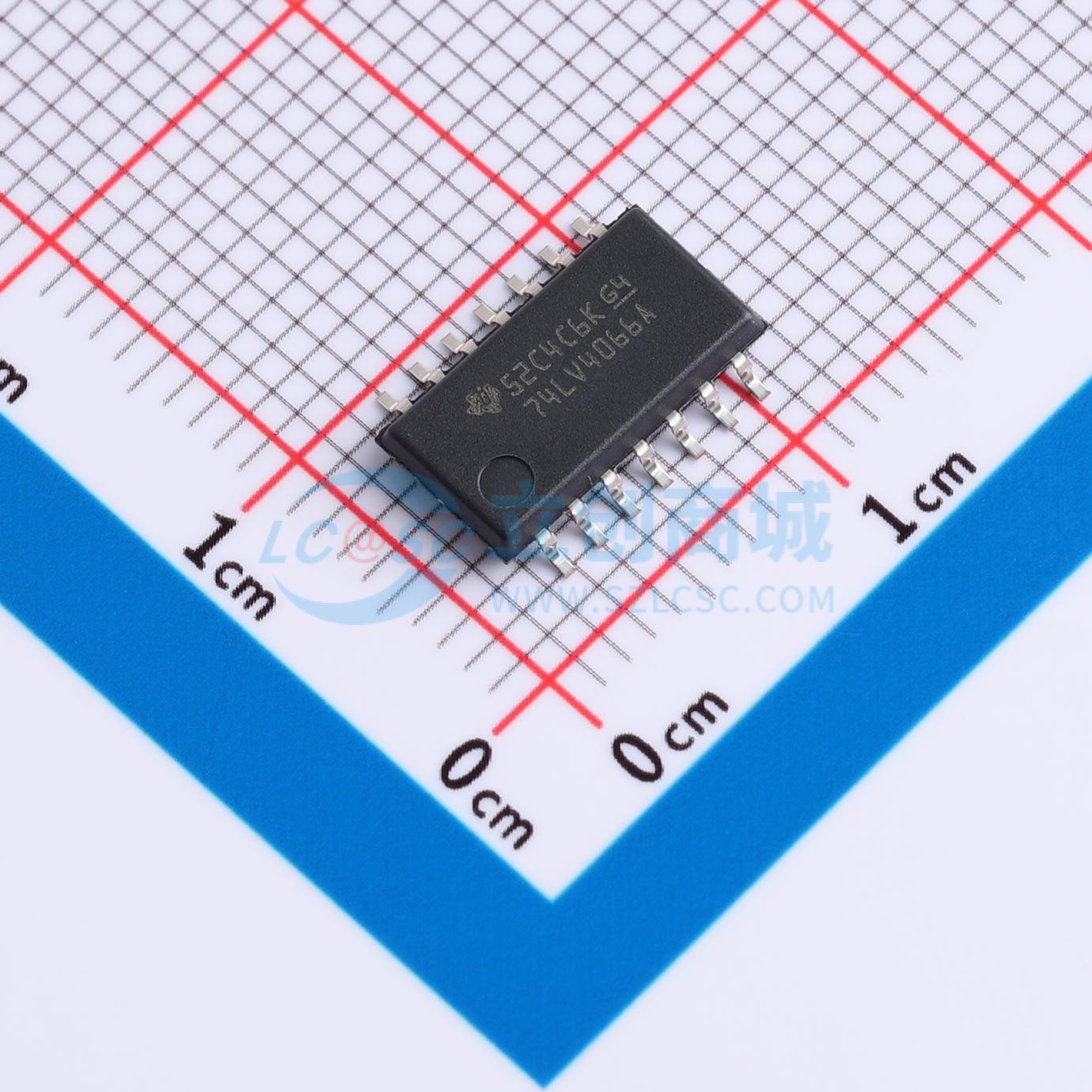

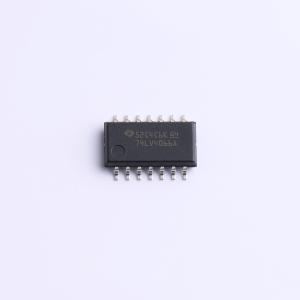

温馨提醒：图片仅供参考，商品以实物为准
SN74LV4066ANSR
四重双向模拟开关，支持混合模式电压操作，适用于信号门控、调制解调等应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV4066A 5V、1:1 (SPST)、4 单通道通用模拟开关（CDIP 和 CFP 封装）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV4066ANSR
- 商品编号
- C2673293
- 商品封装
- SOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | - | |
| 通道数 | - | |
| 导通电阻(Ron) | 21Ω | |
| 工作电压 | 2V~5.5V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 1.6ns | |
| 关闭时间(toff) | 3.2ns | |
| 带宽 | 50MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 300ps | |
| 功能特性 | 双向模拟通道 |
商品概述
这款四通道硅栅CMOS模拟开关专为2 V至5.5 V的VCC电源电压工作而设计。 这些开关可处理模拟和数字信号。每个开关允许幅值高达5.5 V（峰值）的信号双向传输。 每个开关部分都有自己的使能输入控制（C）。向C施加高电平电压可导通相关的开关部分。
商品特性
- 支持所有端口的混合模式电压工作
- 高通断输出电压比
- 开关间串扰低
- 独立开关控制
- 极低输入电流
- ESD保护超过JESD 22标准——2000 V人体模型（A114 - A）
- 200 V机器模型（A115 - A）
- 1000 V带电器件模型（C101）
应用领域
- 信号选通
- 斩波
- 调制或解调（调制解调器）
- 用于模数和数模转换系统的信号复用
