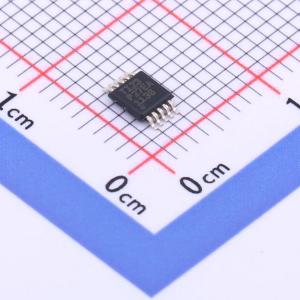

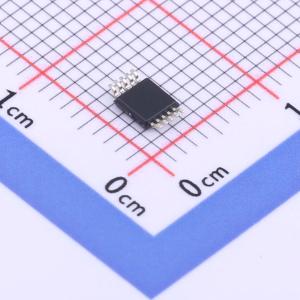

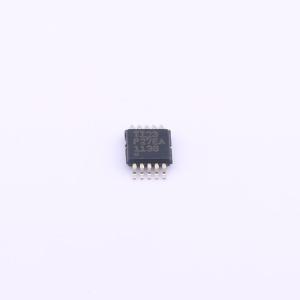

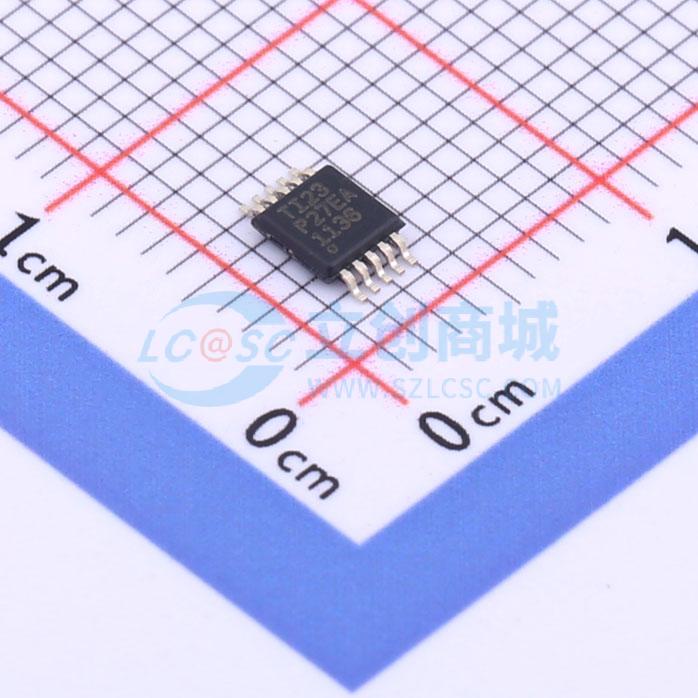

TMUX1136DGSR

TMUX1136 5V低泄漏电流、2:1、双通道精密模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX1136是一种互补金属氧化物半导体（CMOS）单极双投(2:1)开关，具有两个独立控制的通道。适用于医疗设备到工业系统的大量应用。
品牌名称: TI(德州仪器)
商品型号: TMUX1136DGSR
商品编号: C2673301
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TMUX1136 是一种互补金属氧化物半导体(CMOS) 单极双投(2:1) 开关，具有两个独立控制的通道。1.08V至5.5V 的宽电源电压工作范围可支持医疗设备到工业系统的大量应用。该器件可在源极(Sx) 和漏极(Dx)引脚上支持从GND 到 VDD 范围的双向模拟和数字信号。所有逻辑输入均具有兼容1.8V 逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保TTL 和CMOS 逻辑兼容性。失效防护逻辑电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。

TMUX1136 是精密开关和多路复用器器件系列的一部分。这些器件具有非常低的导通和关断泄漏电流以及较低的电荷注入，因此可用于高精度测量应用。3nA 的低电源电流和小型封装选项使其可用于便携式应用标准。

商品特性

宽电源电压范围：1.08V 至5.5V
低泄漏电流：3pA
低导通电阻：2Ω
低电荷注入：–6pC
-40°C 至 +125°C 工作温度
1.8V 逻辑兼容
失效防护逻辑
轨至轨运行
双向信号路径
先断后合开关
ESD 保护HBM：2000V

应用领域

超声波扫描仪
患者监护和诊断
血糖监测仪
光纤网络
光学测试设备
远程无线电单元
功率放大器开关
数据采集系统
ATE 测试设备
工厂自动化和工业控制
流量变送器
可编程逻辑控制器(PLC)
模拟输入模块
声纳接收器
电池监控系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交25单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	1.08V~5.5V

	属性	参数值
	导通电阻(Ron)	2Ω
	工作温度	-40℃~+125℃
	带宽	220MHz
