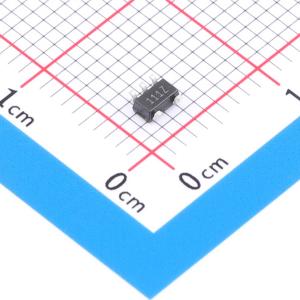

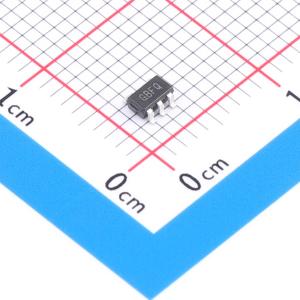

温馨提醒：图片仅供参考，商品以实物为准

ISL43111IHZ-T

ISL43111IHZ T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 精密、高性能模拟开关，适用于3.3V、5V和12V工作，具有改善的泄漏、ICC和开关时间规格。设计用于单+2.4V至+12V电源，低电源电流（最高温度和电压范围内为1A）和低泄漏电流（1mA）使其成为电池供电应用的理想选择。在宽工作电源范围内的低rON和快速开关速度提高了这些器件在工业设备、便携式仪器中的实用性，以及作为新一代低电源电压数据转换器的输入信号多路复用器的实用性。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL43111IHZ-T
商品编号: C2673310
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

Intersil的ISL43110和ISL43111是精密、高性能的模拟开关，针对3.3V、5V和12V工作条件进行了全面规格定义，并且在漏电流、ICC和开关时间等规格上有所改进。这些开关设计为采用单路+2.4V至+12V电源供电，低电源电流（在全温度和电压范围内最大为10µA）和低漏电流（1nA）使其非常适合电池供电的应用。在较宽的工作电源范围内具有低导通电阻（rON）和快速开关速度，这增加了这些器件在工业设备、便携式仪器中的实用性，也可作为新一代低电源电压数据转换器的输入信号多路复用器。提供一些小型封装，缓解了电路板空间限制，使Intersil最新的低压开关系列成为理想解决方案。 ISL43110和ISL43111是单刀单掷（SPST）开关，其中ISL43110为常开（NO），ISL43111为常闭（NC）。

商品特性

在3.3V、5V和12V电源下进行全面规格定义
采用SOT - 23封装
单电源工作：+2.4V至+12V
导通电阻（rON最大值）：20Ω（V+=5V），10Ω（V+=12V）
rON平坦度：1.5Ω
电荷注入（最大值）：10pC
低功耗（PD最大值）：5µW
低漏电流（+85℃时最大值）：10nA（关态漏电流），20nA（开态漏电流）
快速开关动作 - 导通时间（tON最大值）：80ns - 关断时间（tOFF最大值）：50ns
按照3015.7方法提供最小2kV的ESD保护
与TTL、CMOS兼容
无铅（符合RoHS标准）

应用领域

电池供电、手持和便携式设备 - 蜂窝/移动电话、寻呼机 - 笔记本电脑、笔记本、掌上电脑、个人数字助理
通信系统 - 无线电 - 专用交换机（PBX）、专用自动交换机（PABX）
测试设备 - 逻辑和频谱分析仪 - 便携式仪表、数字电压表（DVM）、数字万用表（DMM）
医疗设备 - 超声、磁共振成像（MRI）、计算机断层扫描（CAT SCAN） - 心电图仪、血液分析仪
平视显示器
音频和视频切换
通用电路 - +3V/+5V数模转换器（DAC）和模数转换器（ADC） - 采样和保持电路数字滤波器运算放大器增益切换网络高频模拟切换高速多路复用积分器复位电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)-常闭
	通道数	1
	工作电压	2.4V~12V
	导通时间(ton)	80ns

	属性	参数值
	导通电阻(Ron)	20Ω
	关闭时间(toff)	50ns
	工作温度	-40℃~+85℃
	导通电容(Con)	40pF
