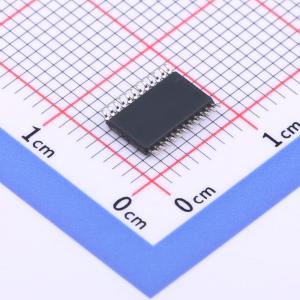

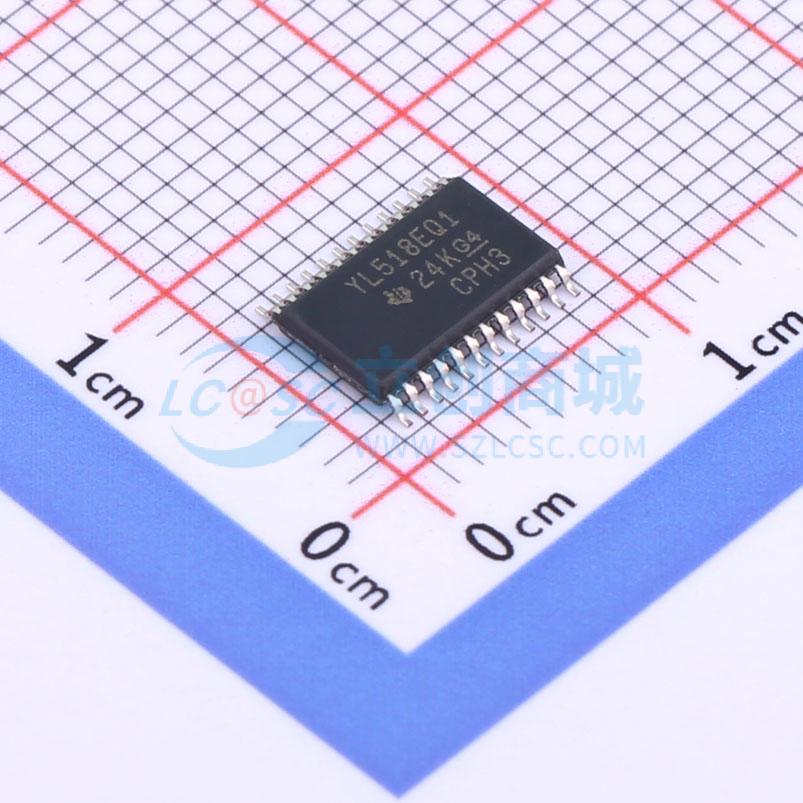

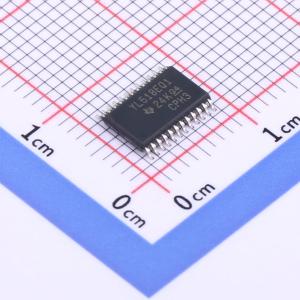

TS3A27518EIPWRQ1

TS3A27518E-Q1 6位、2选1多路复用器或多路信号分离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3A27518E-Q1是一款6位、2选1多路复用器/多路解复用器，工作电压范围为1.65V至3.6V。支持数字和模拟信号，允许向任意方向传输高达V+的信号。
品牌名称: TI(德州仪器)
商品型号: TS3A27518EIPWRQ1
商品编号: C2673317
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TS3A27518E-Q1 是一款 6 位、2 选 1 多路复用器/多路解复用器，其设计工作电压为 1.65V 至 3.6V。此器件可以处理数字信号和模拟信号，并允许向任意方向传输高达 V+ 的信号。TS3A27518E-Q1 有两个控制引脚，每个引脚可同时控制三个 2 选 1 复用器，并且一个使能引脚可用于将所有输出置于高阻抗模式。这个控制引脚与 1.8V 逻辑阈值兼容并且也与 2.5V 和 3.3V 阈值向后兼容。由于 SDIO 接口包含 6 位信号，即 CMD、CLK 和 Data[0:3] 信号，TS3A27518E-Q1 允许 SD、SDIO 和多媒体卡主机控制器扩展至多个卡或者外设。TS3A27518E-Q1 有两个控制引脚，这两个引脚可为用户提供附加灵活性，例如复用两个设备中不同的音视频信号（诸如 LCD 电视、LCD 监视器、或者笔记本扩展坞）的功能。

商品特性

符合汽车应用要求，具有符合 AEC-Q100 标准的下列特性
器件温度等级 2: -40°C 至 105°C 环境工作温度范围
器件 HBM ESD 分类等级 H2
器件 CDM ESD 分类等级 C3B
提供功能安全型，有助于进行功能安全系统设计的文档
1.65V 至 3.6V 单电源运行
关断保护（在处于断电模式时提供隔离，在 V+=0 时处于高阻抗状态）
低电容开关，21.5pF（典型值）
可为高速轨到轨信号处理提供高达 240MHz 的带宽
串扰及断开隔离为 -62dB
用于控制输入的 1.8V 逻辑阈值兼容性
可耐受 3.6V 电压的控制输入
ESD 性能：NC/NO 端口
±6KV 接触放电 (IEC 61000 - 4 - 2)
24 引脚 TSSOP (7.80mm×4.40mm) 和 24 引脚 QFN (4.00mm×4.00mm) 封装

应用领域

SD/SDIO 和 MMC 两端口多路复用器
PC VGA 视频多路复用器/视频系统
音频和视频信号路由

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	6
	工作电压	1.65V~3.6V
	导通时间(ton)	18.1ns

	属性	参数值
	导通电阻(Ron)	4.4Ω
	关闭时间(toff)	25.4ns
	工作温度	-40℃~+105℃
	导通电容(Con)	21.5pF
	带宽	240MHz
