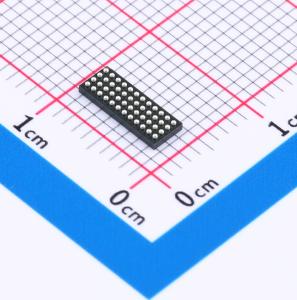

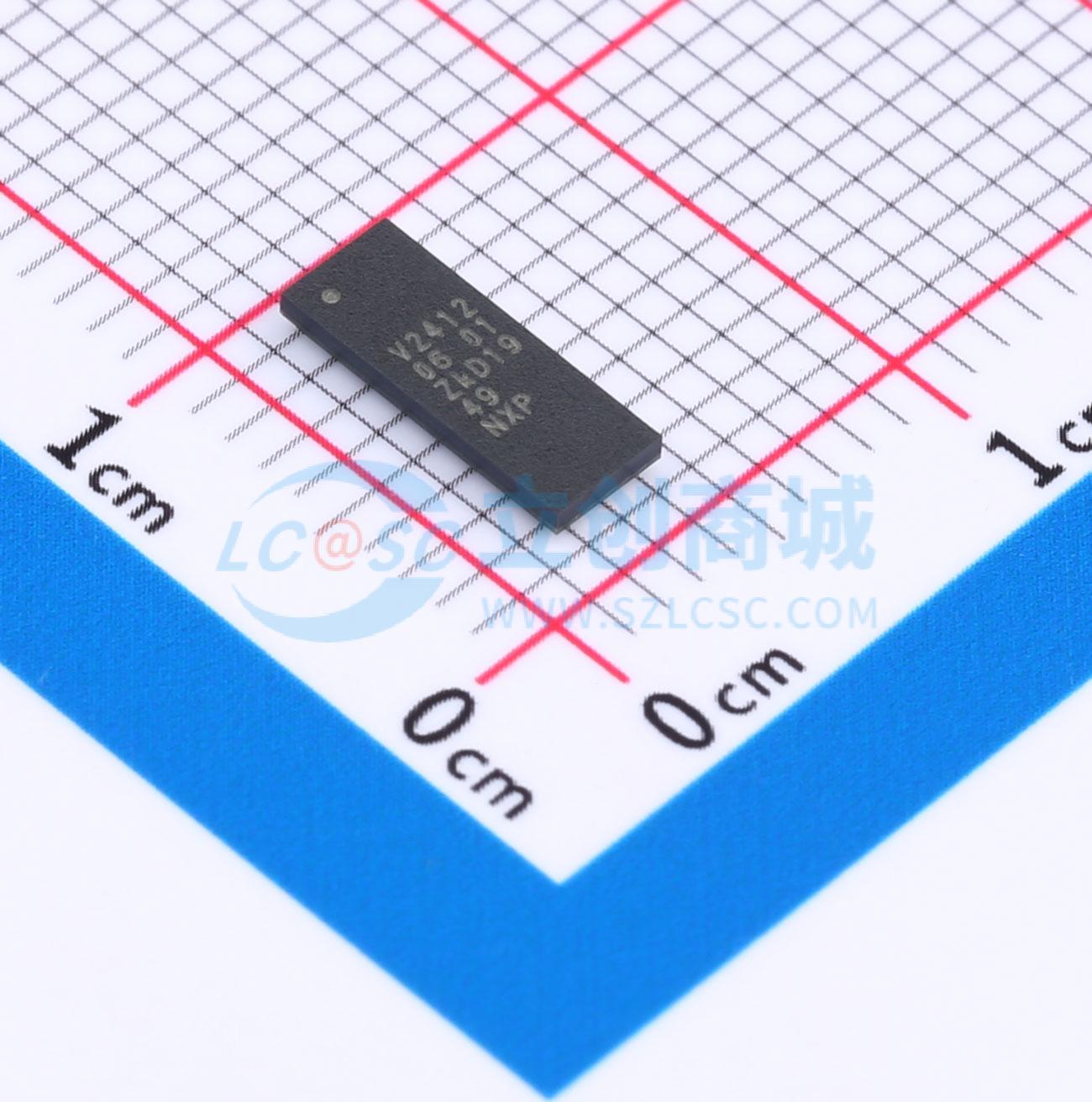

CBTV24DD12ETY
12位总线开关/多路复用器，适用于DDR4-DDR3-DDR2应用
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NXP(恩智浦)
- 商品型号
- CBTV24DD12ETY
- 商品编号
- C2673340
- 商品封装
- TFBGA-48(3x8)
- 包装方式
- 编带
- 商品毛重
- 0.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 |
| 属性 | 参数值 | |
|---|---|---|
| 开关电路 | - |
商品概述
CBTV24DD12A专为1.8 V/2.5 V/3.3 V电源电压工作而设计，支持伪开漏（POD）、SSTL_12、SSTL_15或SSTL_18信号传输以及CMOS选择输入电平。该器件适用于DDR4、DDR3或DDR2内存总线系统，速度高达3200 MT/s。 CBTV24DD12A采用1:2开关或2:1多路复用拓扑结构，提供12位宽总线。每个12位宽的A端口可同时将所有位切换到B和C两个端口之一。由于采用了FET开关，每个端口都是无方向的，适用于众多需要高带宽切换或多路复用的应用。 端口选择通过一个简单的CMOS输入（SELect）实现。另一个CMOS输入（EN）可用于断开所有端口。SEL0、SEL1和EN输入信号设计为在高达3.3 V的CMOS输入电平信号下透明工作。 CBTV24DD12A采用恩智浦（NXP）专有的高速开关架构，具有高带宽、极低的插入损耗、回波损耗和极短的传播延迟，适用于许多需要高速信号切换或多路复用的应用。它采用3.0 mm×8.0 mm的TFBGA48封装，球间距为0.65 mm，在尺寸与电路板布局密度方面实现了优化。其工作温度范围为 -10 ℃至 +85 ℃。
商品特性
- 12位总线宽度
- 1:2开关/多路复用拓扑结构
- 双向工作
- 简单的CMOS选择引脚（SEL0、SEL1）
- 简单的CMOS使能引脚（EN）
- 3200 MT/s吞吐量
- 7.4 GHz带宽（单端和差分信号均适用）
- 低导通插入损耗
- 低回波损耗
- 低串扰
- 高关断隔离度
- POD_12、SSTL_12、SSTL_15或SSTL_18信号传输
- 低导通电阻（典型值8 Ω）
- 低导通电阻变化（<1 Ω）
- 1.8 V/2.5 V/3.3 V电源电压工作
- 极低的电源电流（典型值600 μA）
- 这些开关的所有I/O引脚均具备反向电流保护
- ESD抗扰度超过2.5 kV HBM、1 kV CDM
- 采用TFBGA48封装，尺寸为3.0 mm×8.0 mm×1 mm，间距0.65 mm，无铅/环保型
应用领域
- DDR4/DDR3/DDR2内存总线系统
- NVDIMM模块
- 需要高速多路复用的系统
- 闪存阵列子系统
