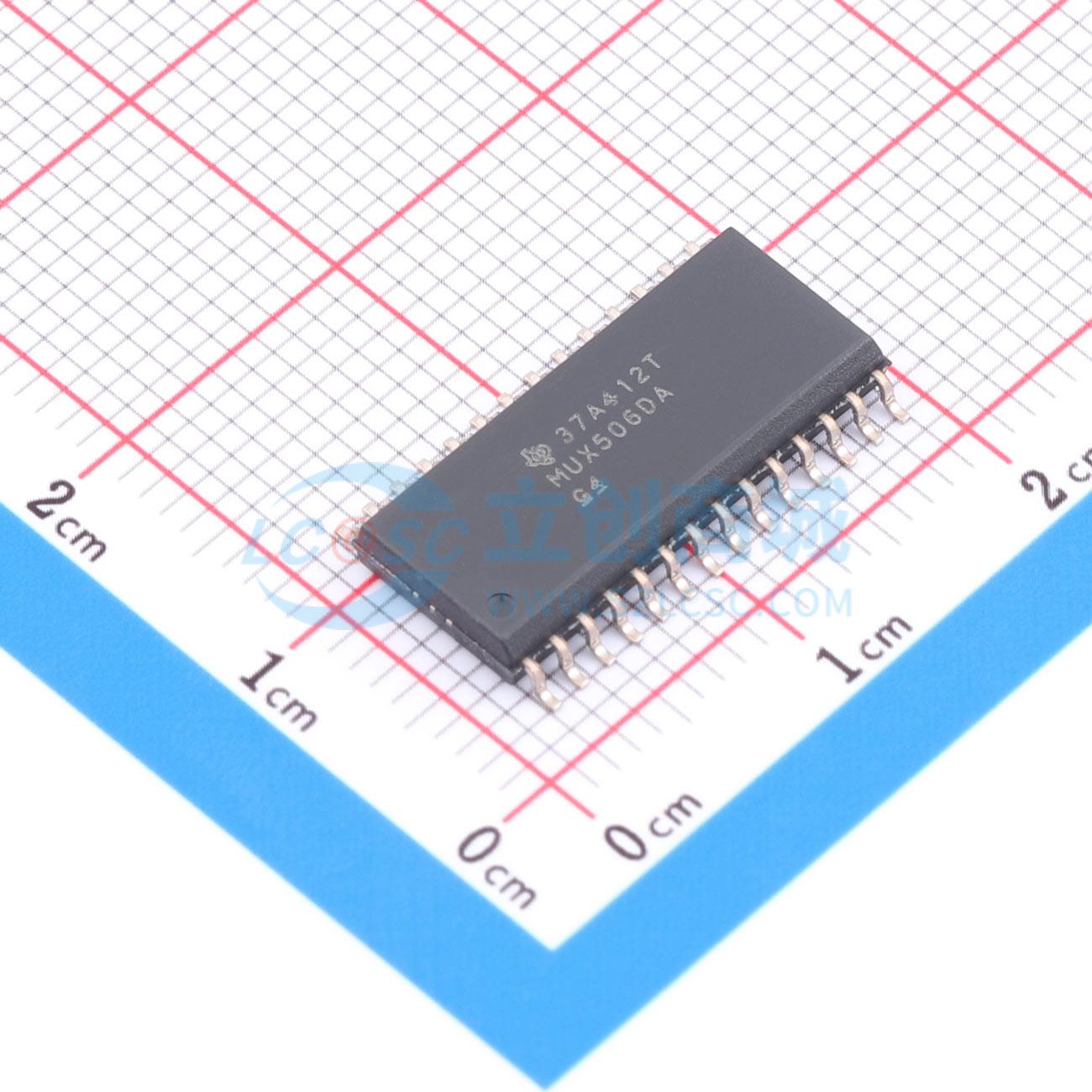

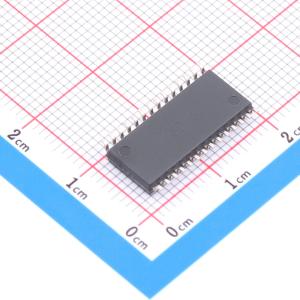

MUX506IDWR

MUX50x 36V低电容、低泄漏电流、高精度模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MUX506 1pA 开路泄漏电流、36V、16:1、单通道精密模拟多路复用器
品牌名称: TI(德州仪器)
商品型号: MUX506IDWR
商品编号: C2673343
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MUX506 和 MUX507 (MUX50x) 是现代互补金属氧化物半导体(CMOS) 模拟多路复用器(MUX)。MUX506 提供 16:1 单端通道，而 MUX507 提供 8:1 差分通道或双 8:1 单端通道。MUX506 和 MUX507 在由双电源（±5V 至 ±18V）或单电源（10V 至 36V）供电时均能正常运行。这些器件在由对称电源（如 VDD = 12V，VSS = -12V）和非对称电源（如 VDD = 12V，VSS = -5V）供电时也能保证优异性能。所有数字输入具有兼容晶体管 - 晶体管逻辑电路(TTL) 的阈值。当器件在有效电源电压范围内运行时，该阈值可保证 TTL 和 CMOS 逻辑电路的兼容性。 MUX507 和 MUX507 的导通和关断泄漏电流较低，允许此类多路复用器以最小误差转换高输入阻抗源传输的信号。电源电流低至 45μA，支持其应用于功耗敏感型应用。

商品特性

低导通电容：MUX506：13.5pF，MUX507：8.7pF
低输入泄漏：1pA
低电荷注入：0.31pC
轨到轨运行
宽电源电压范围：±5V 至 ±18V 或 10V 至 36V
低导通电阻：125Ω
转换时间：97ns
先断后合开关操作
EN 引脚与 VDD 相连
逻辑电平：2V 至 VDD
低电源电流：45μA
ESD 保护 HBM：2000V
行业标准 TSSOP/SOIC 封装

应用领域

工厂自动化和工业过程控制
可编程逻辑控制器(PLC)
模拟输入模块
自动测试设备(ATE)
数字万用表
电池监控系统

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	16
	工作电压	-18V~18V；10V~36V
	导通时间(ton)	136ns

	属性	参数值
	导通电阻(Ron)	125Ω
	关闭时间(toff)	78ns
	工作温度	-40℃~+125℃
	导通电容(Con)	13.5pF
	传播延迟(tpd)	97ns
