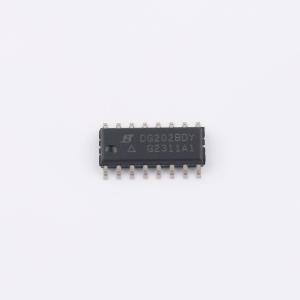

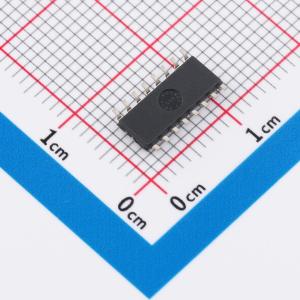

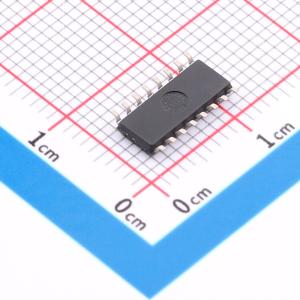

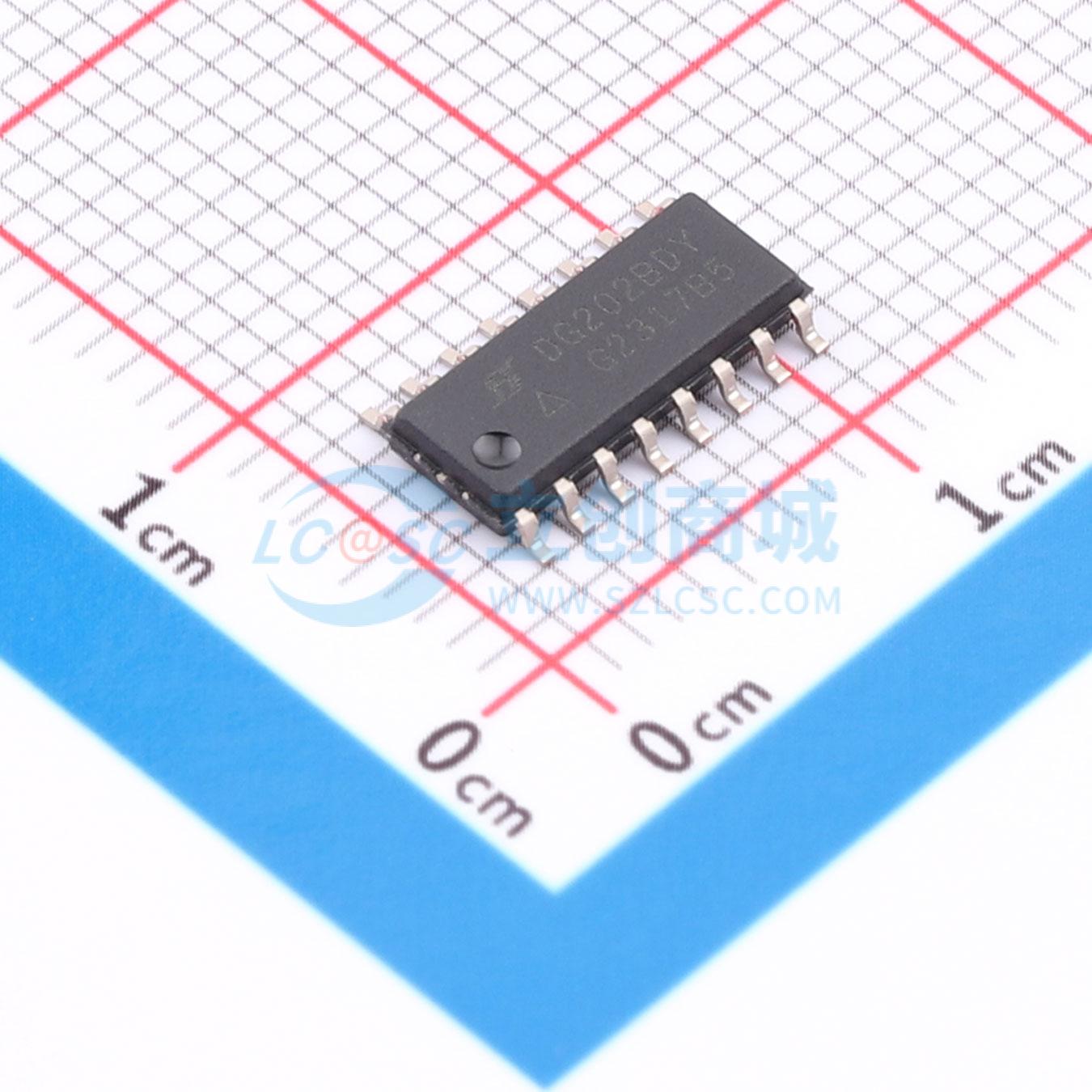

DG202BDY-T1-E3

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: VISHAY(威世)
商品型号: DG202BDY-T1-E3
商品编号: C2673298
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

DG201B、DG202B模拟开关是行业标准DG201A、DG202的高度改进版本。这些器件采用Vishay Siliconix专有的硅栅CMOS工艺制造，具有更低的导通电阻、更低的泄漏电流、更高的速度和更低的功耗。这些四通道单刀单掷开关适用于电信、仪器仪表、过程控制、计算机外设等多种应用。改进的电荷注入补偿设计可最大程度减少开关瞬变。DG201B和DG202B可处理高达±22 V的输入信号，连续电流额定值提高到30 mA。外延层可防止闩锁。所有器件在导通状态下均具有真正的双向性能，在关断状态下可将信号阻隔至电源电压。 DG201B是常闭开关，DG202B是常开开关。

商品特性

±22 V电源电压额定值
TTL和CMOS兼容逻辑
低导通电阻 - RDS(ON)：45 Ω
低泄漏电流 - ID(ON)：20 pA
可单电源工作
扩展的温度范围
快速开关 - ton：120 ns
低毛刺 - Q：1 pC
符合RoHS指令2002/95/EC

应用领域

工业仪器仪表
测试设备
通信系统
磁盘驱动器
计算机外设
便携式仪器
采样保持电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀单掷(SPST)-常开
	通道数	4
	工作电压	4.5V~22V；-22V~-4.5V

	属性	参数值
	导通时间(ton)	120ns
	导通电阻(Ron)	45Ω
	关闭时间(toff)	65ns
	工作温度	-40℃~+85℃
