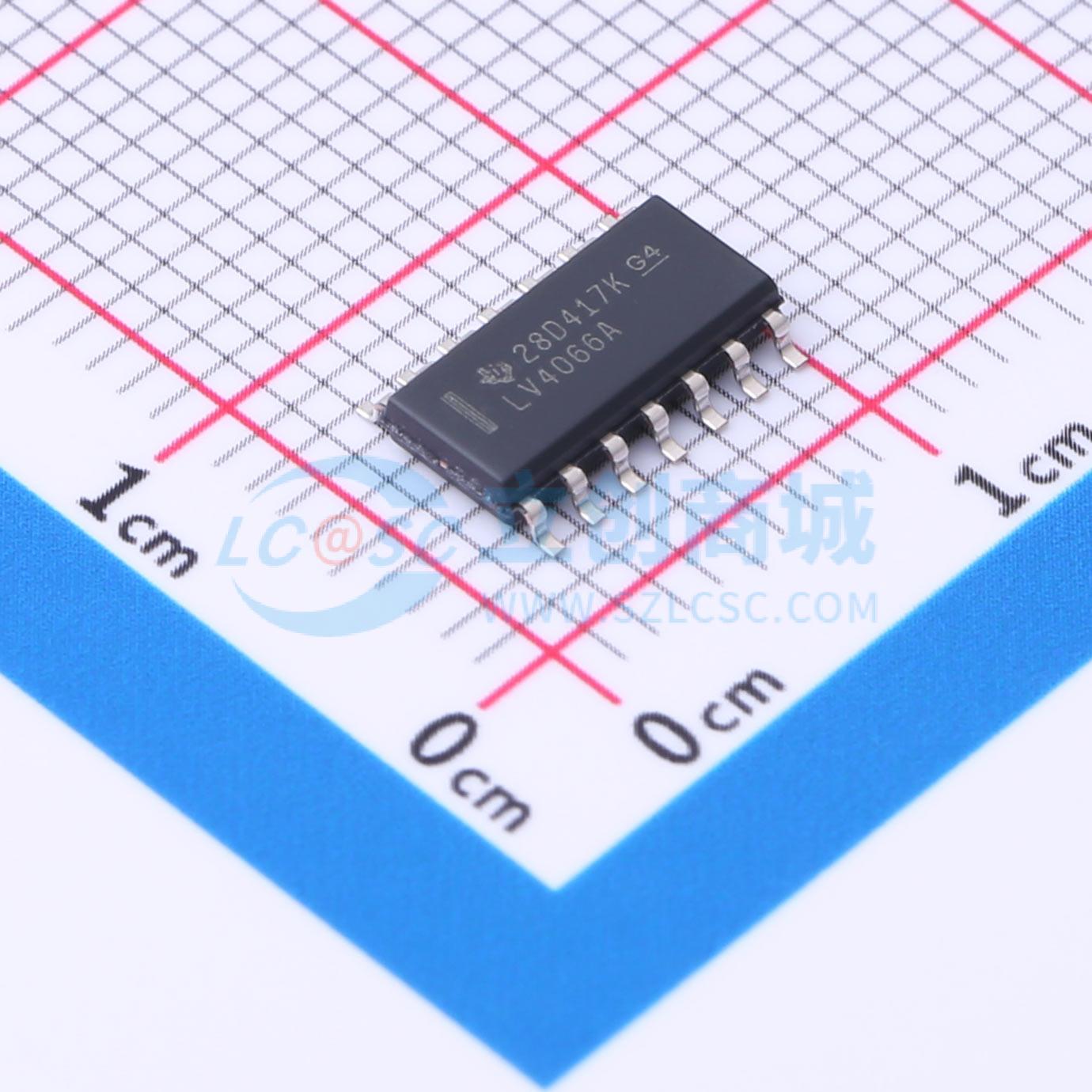

温馨提醒：图片仅供参考，商品以实物为准
SN74LV4066ADR
四通道双向模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该四通道硅栅CMOS模拟开关设计用于2V至5.5V Vcc工作电压。这些开关可用于处理模拟和数字信号，每个开关允许峰值达5.5V的信号在任一方向传输。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV4066ADR
- 商品编号
- C2673268
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST)-常开 | |
| 通道数 | - | |
| 工作电压 | 2V~5.5V | |
| 导通时间(ton) | 16ns | |
| 导通电阻(Ron) | 21Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 16ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 5.5pF | |
| 带宽 | 50MHz | |
| 传播延迟(tpd) | 8ns |
商品概述
这款四通道硅栅CMOS模拟开关专为2 V至5.5 V的VCC电源电压工作而设计。 这些开关可处理模拟和数字信号。每个开关允许幅值高达5.5 V（峰值）的信号双向传输。 每个开关部分都有自己的使能输入控制（C）。向C施加高电平电压可导通相关的开关部分。
商品特性
- 支持所有端口的混合模式电压工作
- 高通断输出电压比
- 开关间串扰低
- 独立开关控制
- 极低输入电流
- ESD保护超过JESD 22标准——2000 V人体模型（A114 - A）
- 200 V机器模型（A115 - A）
- 1000 V带电器件模型（C101）
应用领域
- 信号选通
- 斩波
- 调制或解调（调制解调器）
- 用于模数和数模转换系统的信号复用
