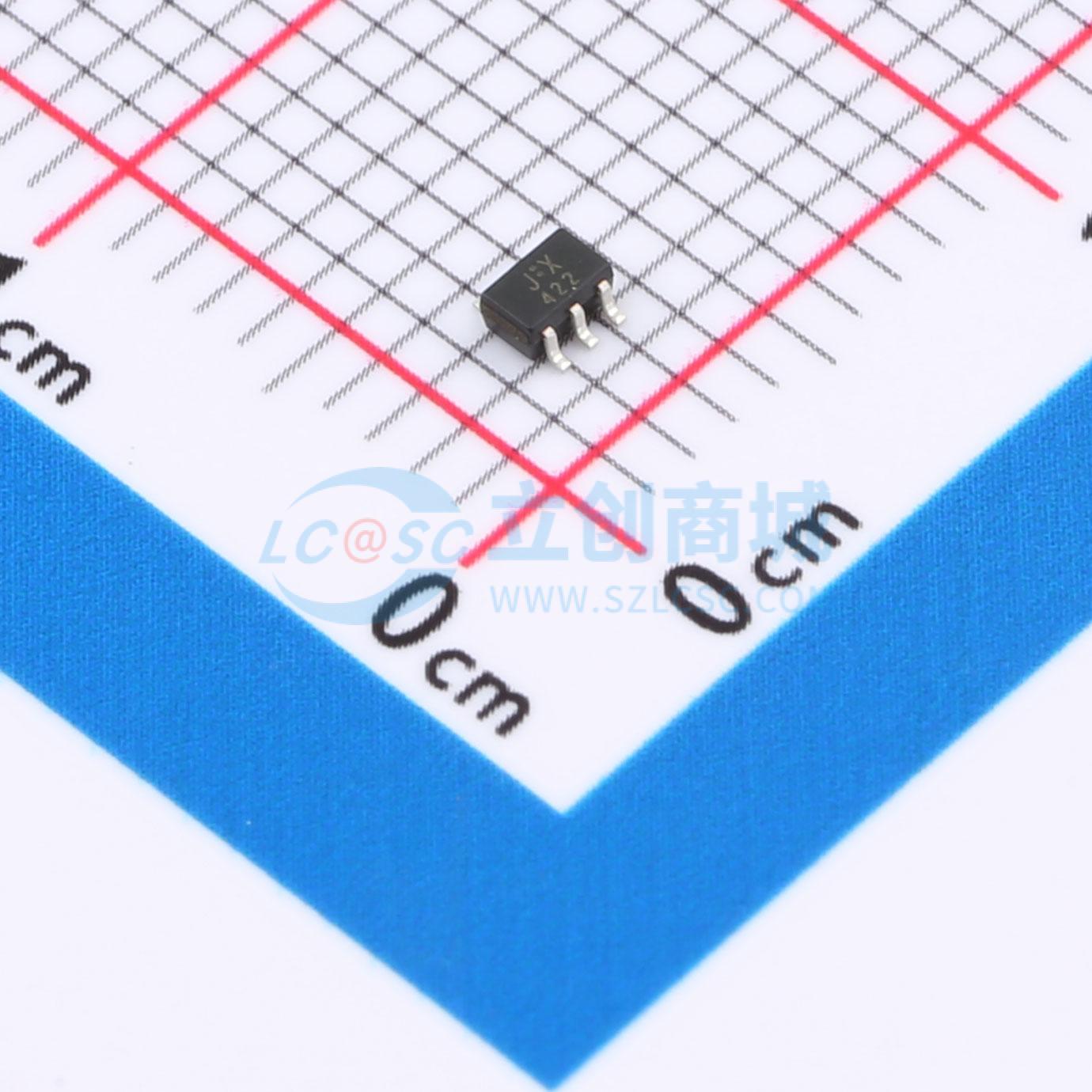

TC7SB66CFU,LF(CT实物图

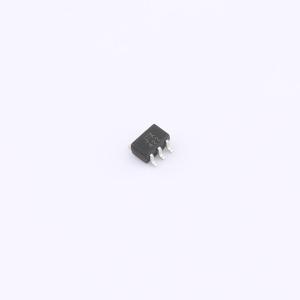

  • TC7SB66CFU,LF(CT商品缩略图
  • TC7SB66CFU,LF(CT商品缩略图
  • TC7SB66CFU,LF(CT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TC7SB66CFU,LF(CT

TC7SB66CFU,LF(CT

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
TC7SB66CFU和TC7SB67CFU是低导通电阻、高速CMOS单比特总线开关。这些总线开关能够以极小的传播延迟实现连接或断开,同时保持CMOS低功耗的特性。TC7SB66CFU需要将输出使能(OE)输入设置为低电平,以使输出进入高阻态;而TC7SB67CFU则需要将输出使能(OE)输入设置为高电平,以使输出进入高阻态。这些总线开关采用P沟道MOS和N沟道MOS结构,这意味着这些器件适用于模拟信号传输。所有输入均配备保护电路,以防止器件受到静电放电的影响。
品牌名称
TOSHIBA(东芝)
商品型号
TC7SB66CFU,LF(CT
商品编号
C2673289
商品封装
SSOP-5-1.25mm​
包装方式
编带
商品毛重
0.487克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路2:1
工作电压1.65V~5.5V
属性参数值
导通电阻(Ron)
工作温度-40℃~+85℃
导通电容(Con)10pF

商品概述

TC7SB66CFU和TC7SB67CFU是低导通电阻、高速CMOS单比特总线开关。这些总线开关能够以极小的传播延迟实现连接或断开,同时保持CMOS低功耗的特性。 TC7SB66CFU需要将输出使能(OE)输入设置为低电平,以使输出进入高阻态;而TC7SB67CFU则需要将输出使能(OE)输入设置为高电平,以使输出进入高阻态。 这些总线开关采用P沟道MOS和N沟道MOS结构,这意味着这些器件适用于模拟信号传输。 所有输入均配备保护电路,以防止器件受到静电放电的影响。

商品特性

  • 通过AEC-Q100(版本H)1级认证
  • 宽工作温度范围:Topr = -40至125 ℃
  • 工作电压:VCC = 1.65至5.5 V
  • 导通电容:CI/O = 10 pF(典型值,开关导通)@VCC = 5.0 V
  • 导通电阻:RON = 4 Ω(典型值)@VCC = 4.5 V,VIS = 0 V
  • 封装:USV

数据手册PDF
