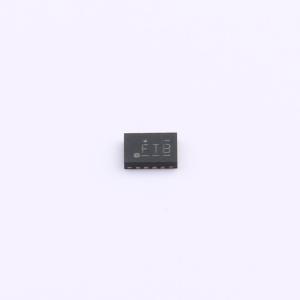

温馨提醒：图片仅供参考，商品以实物为准

DG4051EEN-T1-GE4

低电容、低电荷注入，8通道三重SPDT，±5V/12V/5V/3V模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高精度CMOS模拟多路复用器。DG4051E是8通道多路复用器。
品牌名称: VISHAY(威世)
商品型号: DG4051EEN-T1-GE4
商品编号: C2673270
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.018克(g)

商品参数

商品概述

DG4051E、DG4052E和DG4053E是高精度CMOS模拟多路复用器。DG4051E是一款8通道多路复用器，DG4052E是双4通道多路复用器，DG4053E是三2通道多路复用器或三单刀双掷开关。 DG4051E、DG4052E和DG4053E具有低泄漏、低寄生电容的特性，在全电压范围内电荷注入低至0.3 pC。这些器件非常适合高精度信号切换和多路复用。 DG4051E、DG4052E和DG4053E设计为可在3 V至16 V单电源或±3 V至±8 V双电源下工作，在3 V、5 V、12 V和±5 V条件下均有完整的参数规格。当使用5 V或±5 V电源时，所有控制逻辑输入的逻辑高电平阈值保证为2 V；使用3 V电源时，该阈值为1.4 V。所有开关均具有良好的双向导通性，可实现轨到轨模拟信号切换，既可用作多路复用器，也可用作解复用器。 DG4051E、DG4052E和DG4053E的工作温度范围为 -40 ℃至 +125 ℃，提供16引脚TSSOP和超紧凑型1.8 mm×2.6 mm miniQFN16封装。

商品特性

3 V至16 V单电源或±3 V至±8 V双电源工作
低寄生电容：CD(ON)：典型值8.5 pF（DG4053E）；CS(OFF)：典型值2.0 pF（DG4053E）
在全信号摆幅范围内电荷注入小于0.3 pC
低泄漏电流：典型值<50 pA
快速切换：导通时间tON典型值为35 ns
控制端与3 V逻辑兼容
双向轨到轨信号切换

应用领域

自动测试设备
过程控制与自动化
数据采集系统
仪表和仪器
医疗保健系统
通信系统
音频和视频信号路由
继电器替代
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	8
	工作电压	3V~16V；-8V~-3V；3V~8V
	导通时间(ton)	35ns

	属性	参数值
	导通电阻(Ron)	68Ω
	关闭时间(toff)	48ns
	工作温度	-40℃~+125℃
	导通电容(Con)	14.9pF
	带宽	308MHz
