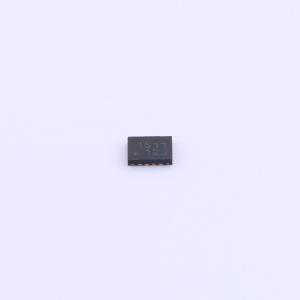

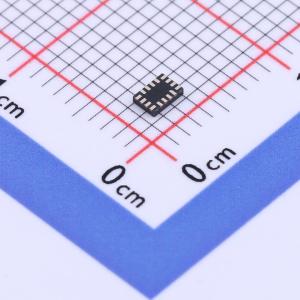

温馨提醒：图片仅供参考，商品以实物为准

TMUX1511RSVR

具有1.8V逻辑的TMUX1511低电容、1:1(SPST)4通道关断保护开关

描述: 具有1.8V逻辑的TMUX1511低电容、1:1(SPST)4通道关断保护开关。工作电源电压范围为1.5V至5.5V，支持双向模拟和数字信号。
品牌名称: TI(德州仪器)
商品型号: TMUX1511RSVR
商品编号: C2673275
商品封装: UTQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

TMUX1511是一款互补金属氧化物半导体(CMOS)开关。TMUX1511提供具有4个独立控制通道的1:1 SPST开关配置。1.5V至5.5V的宽运行电源电压范围使其可用于从服务器和通信设备到工业应用的各种应用的需求。该器件可在源极(Sx)和漏极(Dx)引脚上支持双向模拟和数字信号，并且可以传递高于电源的信号（高达VDD×2），最大输入/输出电压为5.5V。

TMUX1511的信号路径上高达3.6V的关断保护可在移除电源电压(VDD = 0V)时提供隔离。如果没有该保护功能，开关可通过内部ESD二极管为电源轨进行反向供电，从而对系统造成潜在损坏。

失效防护逻辑电路允许在施加电源引脚上的电压之前，先施加逻辑控制引脚上的电压，从而保护器件免受潜在的损害。所有逻辑控制输入都具有兼容1.8V逻辑的阈值，当器件在有效电源电压范围内运行时，这些阈值可确保TTL和CMOS逻辑兼容性。

商品特性

宽电源电压范围：1.5V至5.5V
低导通电容：3.3pF
低导通电阻：2Ω
高带宽：3GHz
-40°C至+125°C运行温度
兼容1.8V逻辑
支持超出电源的输入电压
逻辑引脚上的集成下拉电阻器
双向信号路径
失效防护逻辑
关断保护高达3.6V
与SN74CBTLV3126引脚兼容
与SN74CBTLV3125引脚兼容（逻辑型号）

应用领域

服务器
有线网络
无线基础设施
数据中心交换机和路由器
PC/笔记本电脑
楼宇自动化
ePOS
电机驱动器电器
电池供电类设备
JTAG隔离
SPI隔离

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	工作电压	1.5V~5.5V
	导通时间(ton)	60us
	导通电阻(Ron)	2Ω

	属性	参数值
	关闭时间(toff)	4us
	工作温度	-40℃~+125℃
	导通电容(Con)	3.3pF
	带宽	3GHz
	传播延迟(tpd)	67ps
