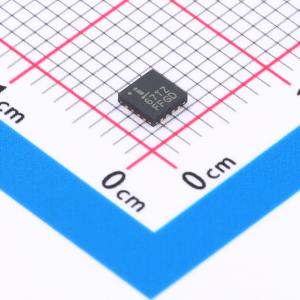

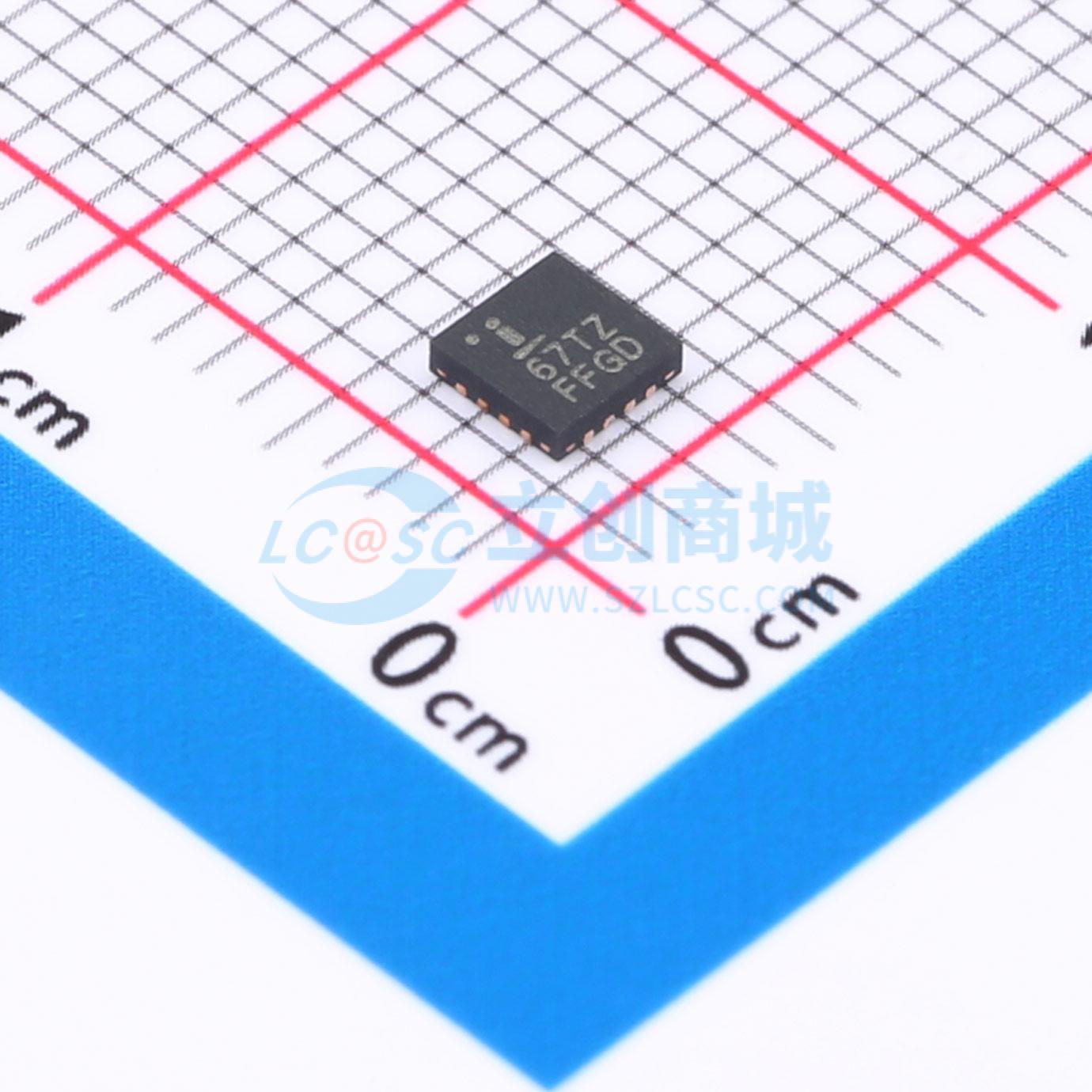

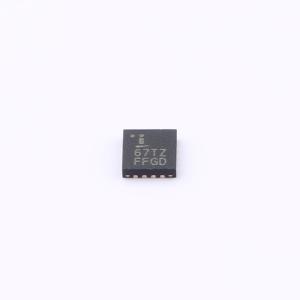

温馨提醒：图片仅供参考，商品以实物为准

ISL84467IRTZ-T

超低导通电阻、+1.65V至+4.5V单电源、四路单刀双掷（双路双刀双掷）模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Intersil ISL84467器件是一款低导通电阻、低电压、双向四通道单刀双掷（双刀双掷）模拟开关，设计用于在+1.65V至+4.5V单电源下工作。目标应用包括受益于低导通电阻（0.39Ω）和快速开关速度（导通时间 = 33ns，关断时间 = 16ns）的电池供电设备。当使用+3V单电源时，数字逻辑输入与1.8V逻辑兼容
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL84467IRTZ-T
商品编号: C2673248
商品封装: TQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

Intersil ISL84467器件是一款低导通电阻、低电压、双向四通道单刀双掷（双刀双掷）模拟开关，设计用于在+1.65V至+4.5V单电源下工作。目标应用包括受益于低导通电阻（0.39Ω）和快速开关速度（导通时间tON = 33ns，关断时间tOFF = 16ns）的电池供电设备。使用+3V单电源时，数字逻辑输入与1.8V逻辑兼容。当电源电压为4.2V且两个逻辑输入的逻辑高电压为2.85V时，该器件的ICC电流最大仅为12μA。 ISL84467由四个单刀双掷开关组成。它配置为双刀双掷（DPDT）器件，有两个逻辑控制输入，每个输入控制两个单刀双掷开关。这种配置可用作双差分2选1多路复用器/解复用器。

商品特性

导通电阻（rON）：
- V+ = +4.3V... 0.39Ω
- V+ = +3.0V... 0.45Ω
- V+ = +1.8V... 0.65Ω
通道间导通电阻匹配... 0.05Ω
信号范围内导通电阻平坦度... 0.05Ω
单电源工作：+1.65V至+4.5V
低功耗（PD）... < 0.68μW
快速开关动作（V+ = +4.3V）：
- 导通时间tON... 33ns
- 关断时间tOFF... 16ns
先断后通
与1.8V逻辑兼容（+3V电源）
当VinH不在V+轨时ICC电流低
提供16引脚3x3 TQFN和16引脚TSSOP封装
静电放电人体模型（HBM）等级：
- 公共引脚... 9kV
- 其他所有引脚... 6kV
无铅（符合RoHS标准）

应用领域

电池供电、手持和便携式设备：
- 蜂窝/移动电话
- 寻呼机
- 笔记本电脑、笔记本、掌上电脑
便携式测试与测量设备
医疗设备
音频和视频切换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	单刀双掷(SPDT)
	通道数	4
	工作电压	1.65V~4.5V
	导通时间(ton)	33ns

	属性	参数值
	导通电阻(Ron)	390mΩ
	关闭时间(toff)	16ns
	工作温度	-40℃~+85℃
	导通电容(Con)	102pF
	带宽	104MHz
