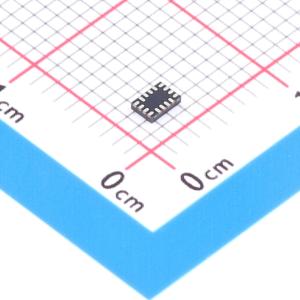

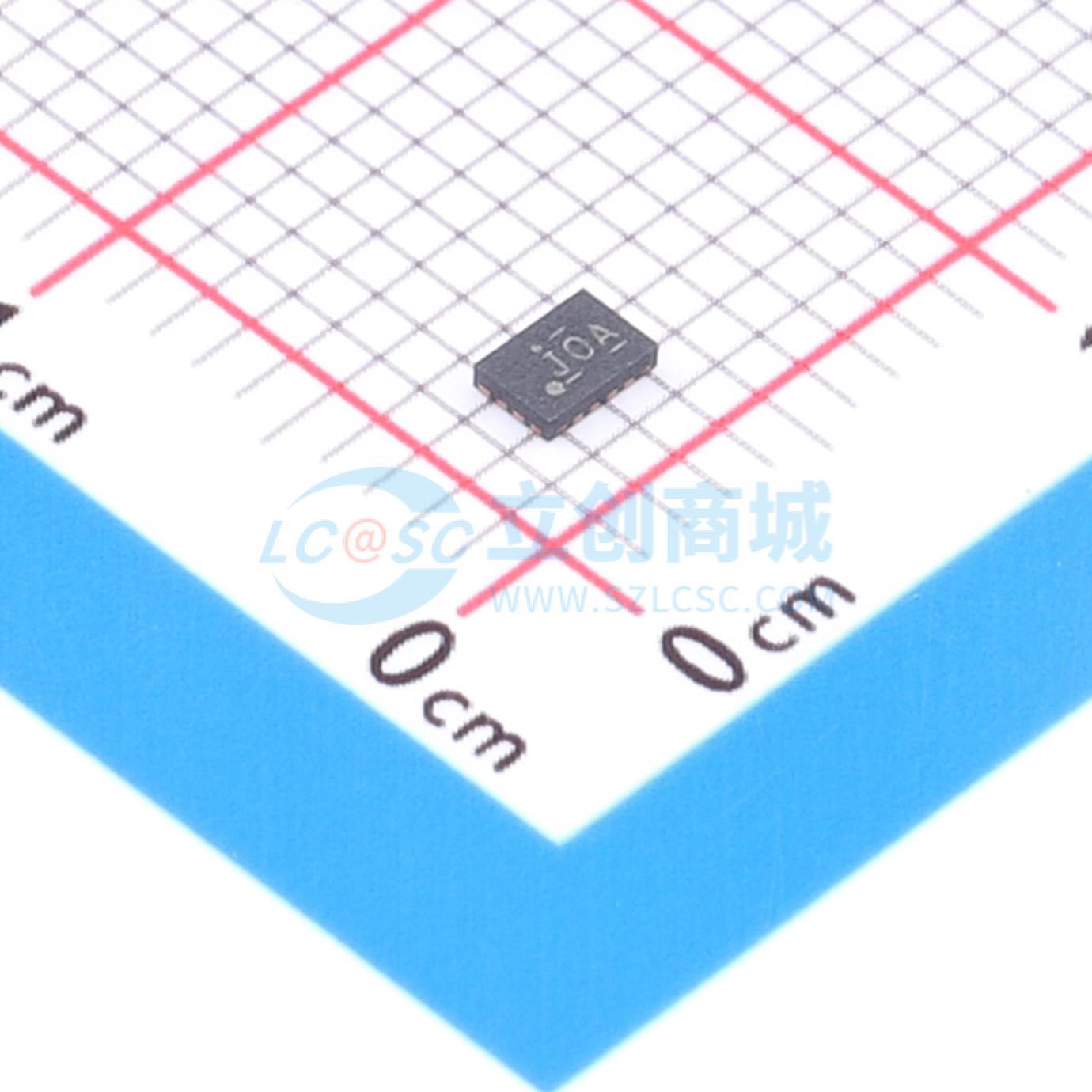

温馨提醒：图片仅供参考，商品以实物为准

DG9454EEN-T1-GE4

低电容，+12 V / +5 V / +3 V，三通道SPDT（三通道2:1）模拟开关/多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG9454E是一款高精度三通道SPDT（三通道2:1）模拟开关/多路复用器。它具有低寄生电容、低泄漏电流和低电荷注入特性，适用于医疗保健、数据采集和仪器产品。
品牌名称: VISHAY(威世)
商品型号: DG9454EEN-T1-GE4
商品编号: C2673252
商品封装: UQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DG9454E是一款高精度的三通道单刀双掷（三通道2:1）模拟开关/多路复用器，在低功耗方面性能卓越。该器件在全信号范围内具有低寄生电容、低泄漏和低电荷注入的特性，使其成为医疗保健、数据采集和仪器产品的理想开关。其尺寸紧凑、重量轻、功耗低且具备低电压控制能力，在如护目镜等便携式消费应用中具有显著优势。 DG9454E的V+电源电压范围为3 V至16 V，VL电源电压范围为2.5 V至5.5 V，同时在整个工作电压范围内保证与1.8V逻辑兼容。 DG9454E采用先进的CMOS工艺制造，双向导通性能良好，支持轨到轨模拟信号处理，既可用作多路复用器，也可用作解复用器。 DG9454E的工作温度范围为 -40 ℃至 +125 ℃。它采用超紧凑的1.8 mm × 2.6 mm miniQFN16封装，器件引脚采用无铅镍钯金镀层。型号后缀“-E4”表示无铅产品。镍钯金器件引脚符合所有JEDEC回流焊和湿度敏感度等级（MSL）标准。

商品特性

V+工作电压范围：3 V至16 V，VL工作电压范围：2.5 V至5.5 V
在整个V+电压范围内保证1.8V逻辑控制
低功耗，V+和VL电流均小于1 μA
低寄生电容：导通电容CD(ON)为8.8 pF，关断电容CD(OFF)为4 pF，源极关断电容CS(OFF)为3.1 pF
高带宽：356 MHz
全信号范围内低电荷注入
紧凑的miniQFN16封装（1.8 mm×2.6 mm×0.55 mm）

应用领域

医疗保健系统
数据采集系统
仪表和仪器
游戏设备和护目镜
自动测试设备
过程控制与自动化
通信系统
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	3V~16V
	导通时间(ton)	-

	属性	参数值
	导通电阻(Ron)	85Ω
	关闭时间(toff)	-
	工作温度	-40℃~+85℃
	导通电容(Con)	8.8pF
	带宽	356MHz
