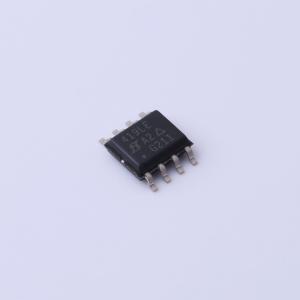

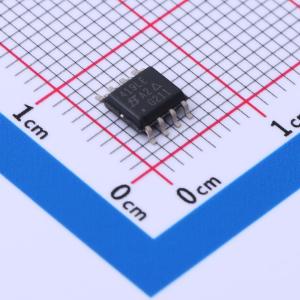

温馨提醒：图片仅供参考，商品以实物为准

DG419LEDY-T1-GE4

11Ω导通电阻，+12V,±5V,+5V,+3V,SPST和SPDT开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG417LE、DG418LE、DG419LE模拟开关设计为可在+3V至+16V单电源或±3V至±8V双电源下工作，并在+12V、±5V、+5V和+3V条件下进行了全面规格定义。DG417LE、DG418LE、DG419LE是与行业标准器件DG417、DG418和DG419引脚兼容的低电压配套器件。每个开关在导通时双向导通性能相同，在关断时可阻断高达电源电压的输入电压，并具有先断后通的切换动作
品牌名称: VISHAY(威世)
商品型号: DG419LEDY-T1-GE4
商品编号: C2673265
商品封装: SO-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

DG417LE、DG418LE、DG419LE模拟开关设计为可在+3 V至+16 V单电源或±3 V至±8 V双电源下工作，并在+12 V、±5 V、+5 V和+3 V条件下进行了全面规格定义。 DG417LE、DG418LE、DG419LE是与行业标准DG417、DG418和DG419引脚兼容的低电压配套器件。每个开关导通时双向导通性能相同，关断时可阻断高达电源电平的输入电压，并具有先断后通的切换动作。这些器件采用先进的CMOS技术制造，具有低导通电阻、快速开关速度和低功耗的特点。 DG417LE、DG418LE、DG419LE的工作温度范围为-40 ℃至+85 ℃，提供8引脚TSSOP和SOIC封装。

商品特性

+3 V至+16 V单电源或±3 V至±8 V双电源
导通电阻：DG417LE、DG418LE为6 Ω，DG419LE为11 Ω
快速开关速度：导通时间ton = 20 ns，关断时间toFF = 15 ns
DG419LE具有先断后通切换功能
在+12 V、±5 V、+5 V和+3 V条件下进行了全面规格定义
V+至V-模拟信号范围
与CMOS / TTL兼容
控制逻辑输入电压可超过V+
8引脚TSSOP和8引脚SOIC封装

应用领域

数据采集系统
医疗仪器
精密仪器
通信系统
自动化测试设备
采样保持电路
音频和视频信号路由

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	3V~16V；-8V~-3V
	导通时间(ton)	20ns

	属性	参数值
	导通电阻(Ron)	11Ω
	关闭时间(toff)	15ns
	工作温度	-40℃~+85℃
	导通电容(Con)	20pF
