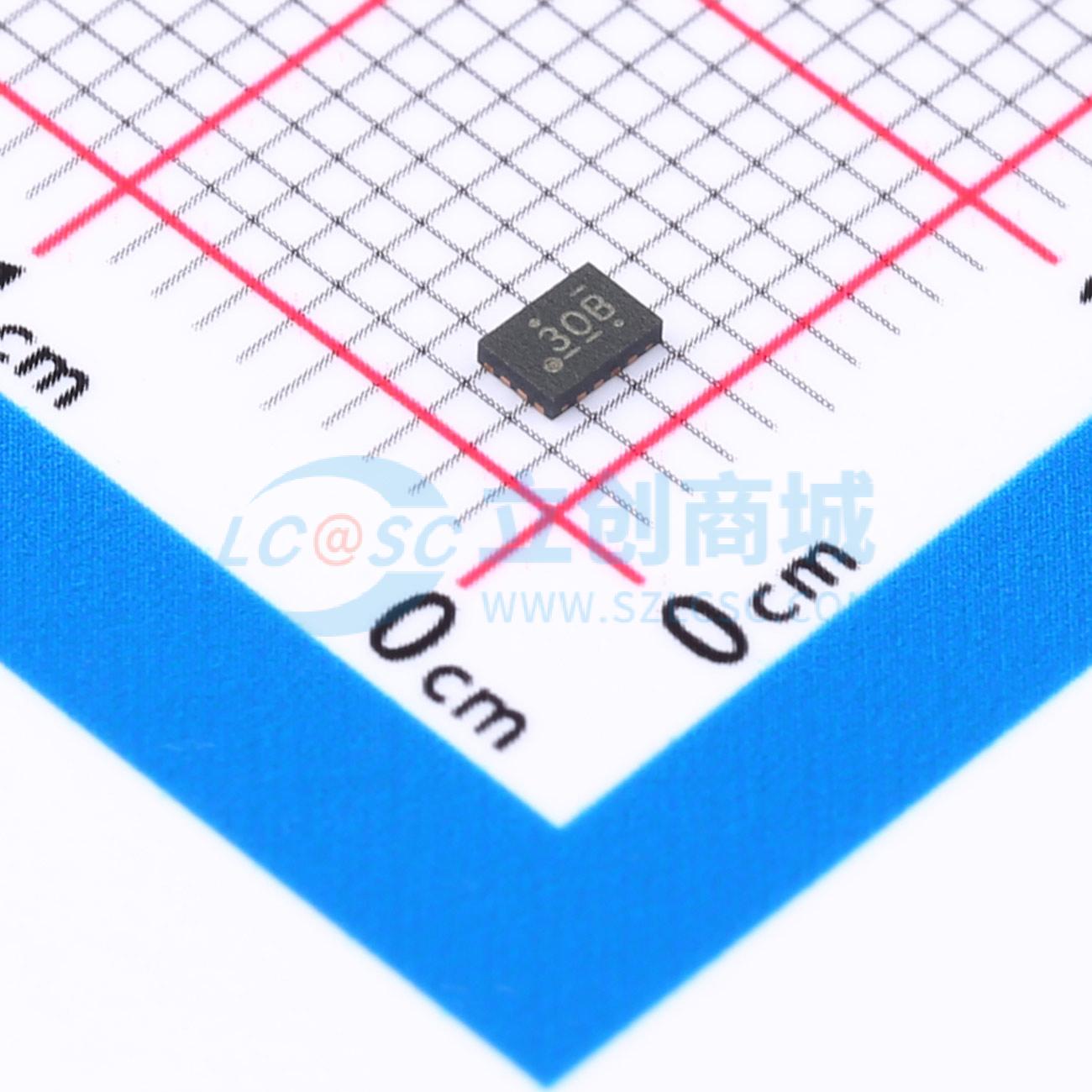

温馨提醒：图片仅供参考，商品以实物为准

DGQ2788AEN-T1-GE4

汽车级125°C模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 四通道单刀双掷(SPDT)模拟开关，具有两个控制输入。也可以配置为两通道双刀双掷(DPDT)。
品牌名称: VISHAY(威世)
商品型号: DGQ2788AEN-T1-GE4
商品编号: C2673179
商品封装: QFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

DGQ2788A是一款四通道单刀双掷（SPDT）模拟开关，带有两个控制输入。它也被称为双通道双刀双掷（DPDT）配置。该器件设计用于1.8 V至5.5 V单电源轨供电。所有开关在两个方向上的导通性能相同，提供轨到轨信号切换，既可用作多路复用器，也可用作解复用器。 DGQ2788A在整个信号范围内具有低寄生电容和高度匹配的低且平坦的开关电阻。它具有先断后通切换和低控制逻辑阈值的特点。该器件支持轨到轨快速边沿脉冲信号，典型传播延迟为0.1 ns。它非常适合在对性能要求高且需要有效利用电路板空间的空间受限应用中进行模拟和数字信号切换。 DGQ2788A采用尺寸为2.6 mmx1.8 mmx0.55 mm的小型miniQFN - 16引脚封装。本产品已通过汽车电子委员会（AEC）Q100（1级）标准认证，适用于汽车应用。

商品特性

1.8 V至5.5 V单电源供电
低电阻：2.7 V时典型值为0.37 Ω
导通电阻（RON）高度平坦且匹配，无铅
低寄生电容，符合RoHS标准，导通电容（CON）为26 pF，关断电容（COFF）为14.5 pF
高带宽：338 MHz，无卤素
轨到轨快速边沿脉冲信号的典型传播延迟为0.1 ns
保证逻辑高电平为1.2 V，逻辑低电平为0.3 V
先断后通切换
能够实现超过V +的信号摆幅
掉电保护
闩锁电流：300 mA（JESD78）

应用领域

汽车信息娱乐系统
音频、视频和总线路由
工业自动化
医学成像
网络和电信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	4
	工作电压	1.8V~5.5V
	导通时间(ton)	30us

	属性	参数值
	导通电阻(Ron)	370mΩ
	关闭时间(toff)	3ns
	工作温度	-40℃~+125℃
	导通电容(Con)	26pF
	带宽	338MHz
