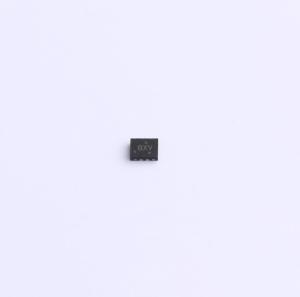

温馨提醒：图片仅供参考，商品以实物为准
TMUX154ERSWR
具有关断保护和ESD保护功能的TMUX154E低电容双通道2:1开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TMUX154E是一款高带宽2:1开关，专门针对限制I/O的应用中的高速信号开关进行设计。此开关具有较宽的带宽(900MHz)，这一特性使得信号传递具有最少的边缘失真和相位失真。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX154ERSWR
- 商品编号
- C2673182
- 商品封装
- UQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 3V~4.3V | |
| 导通时间(ton) | 30ns | |
| 导通电阻(Ron) | 10Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 25ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7.5pF | |
| 带宽 | 900MHz | |
| 传播延迟(tpd) | 250ps |
商品概述
TMUX154E是一款高带宽2:1开关，专门针对限制I/O的应用中的高速信号开关进行设计。此开关具有较宽的带宽(900MHz)，这一特性使得信号传递具有最少的边缘失真和相位失真。此开关为双向开关，高速信号衰减极少或者没有。它能实现低位间偏移和高通道间噪声隔离。
TMUX154E在所有引脚上集成了ESD保护单元，采用微型UQFN封装(1.8mm×1.4mm)或VSSOP封装，自然通风条件下的工作温度范围为 -40°C至85°C。
商品特性
- VCC工作电压为3V至4.3V
- I/O引脚可耐受电压高达5.25V的电压
- 兼容1.8V控制逻辑
- 支持关断保护，当VCC = 0V时，I/O引脚处于高阻抗状态
- RON = 10Ω（最大值）
- ΔRON = 0.35Ω（典型值）
- Cio(ON) = 7.5pF（典型值）
- 低功耗（最大值为1uA）
- –3dB带宽 = 900MHz（典型值）
- 闩锁性能超过100mA，符合JESD 78 II类规范
- 静电放电(ESD)性能测试符合JESD 22标准8000V人体放电模型（A114 - B，II类）1000V充电器件模型(C101)
- ESD性能I/O端口接地15000V人体放电模型
应用领域
- 便携式电子产品
- 打印机和其他外设
- 电子销售终端
- 楼宇自动化
- 服务器
