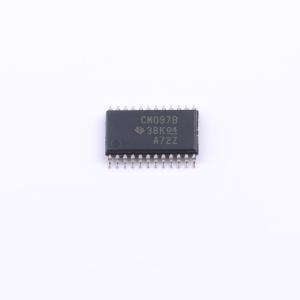

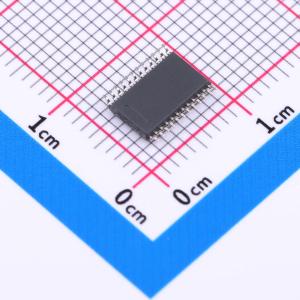

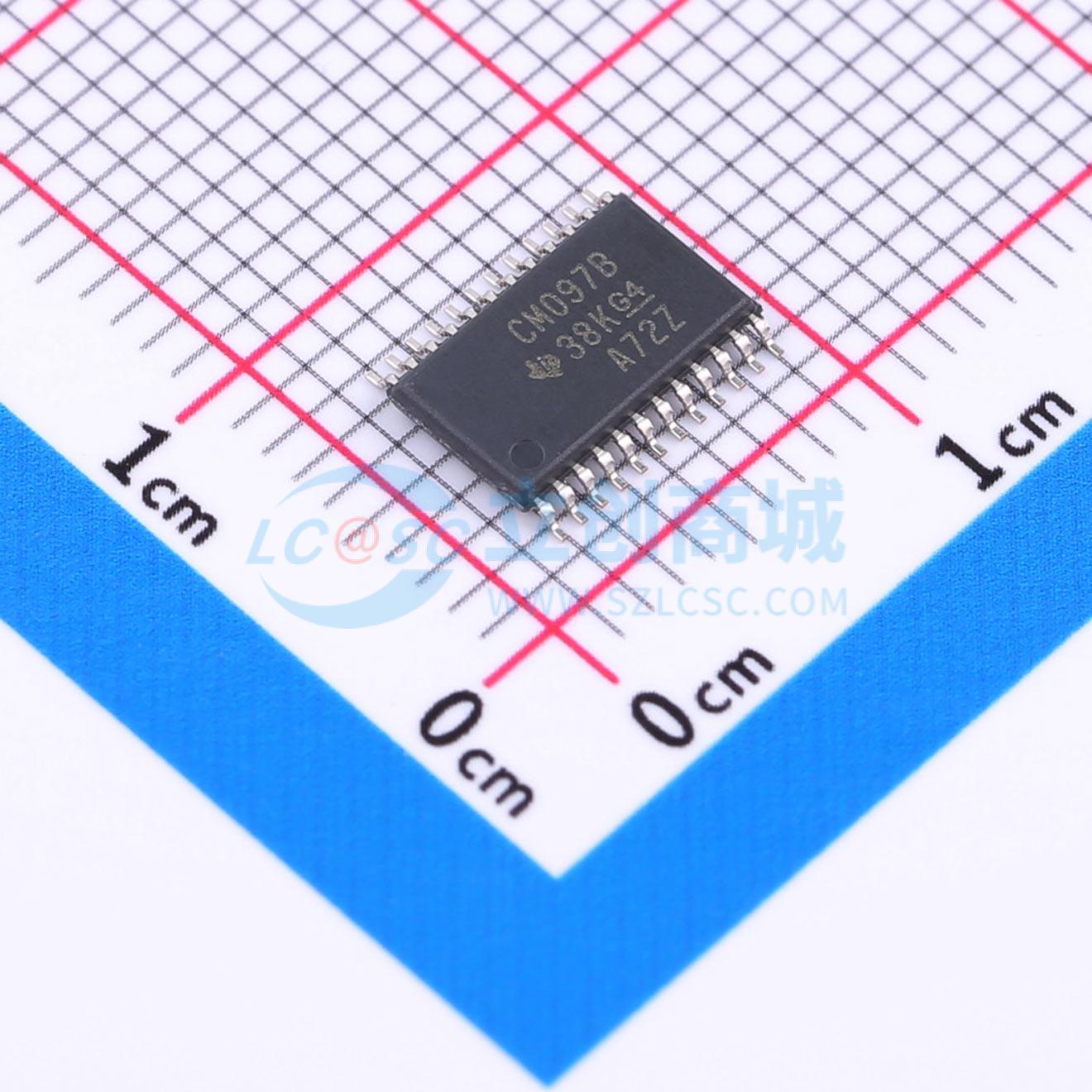

CD4097BPWR

CD4067B, CD4097B 类型

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS模拟多路复用器/解复用器，高电压类型（20伏特额定值）。CD4067B-单16通道多路复用器/解复用器。CD4097B-差分8通道多路复用器/解复用器。
品牌名称: TI(德州仪器)
商品型号: CD4097BPWR
商品编号: C2673223
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

CD4067B和CD4097B CMOS模拟多路复用器/解复用器是具有低导通阻抗、低截止漏电流和内部地址译码的数字控制模拟开关。此外，导通电阻在整个输入信号范围内相对恒定。

CD4067B是一个16通道多路复用器，具有四个二进制控制输入A、B、C、D和一个禁止输入，这些输入的任何组合都可以选择一个开关。CD4097B是一个差分8通道多路复用器，具有三个二进制控制输入A、B、C和一个禁止输入。这些输入允许选择八对开关中的一对。当禁止输入端存在逻辑“1”时，所有通道都会关闭。

这些器件提供24引脚密封双列直插陶瓷封装（F3A后缀）、24引脚双列直插塑料封装（E后缀）、24引脚小外形封装（M、M96和NSR后缀）以及24引脚薄型缩小小外形封装（P和PWR后缀）。

当用作解复用器时，通道输入/输出端子为输出端，公共输出/输入端子为输入端。

商品特性

低导通电阻：在VDD-VSS=15 V时，对于15 Vp-p信号输入范围，典型值为125 Ω
高关断电阻：在VDD-VSS=10 V时，通道泄漏电流的典型值为±10 pA
匹配的开关特性：在VDD-VSS=15 V时，RON = 5 Ω（典型值）
在所有数字控制输入和电源条件下，静态功耗非常低：在VDD-VSS=10 V时，典型值为0.2 μW
芯片上的二进制地址解码
在25°C下，对5 V、10 V和15 V参数等级的静态电流进行100%测试
标准化的对称输出特性
在整个封装温度范围内，18 V下的最大输入电流为1 μA；在18 V和25°C下为100 nA
满足JEDEC暂定标准No. 138 "B系列CMOS器件的标准规范"的所有要求

应用领域

模拟和数字多路复用及解复用
数和数模转换
信号门控

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	3V~18V
	导通电阻(Ron)	125Ω

	属性	参数值
	工作温度	-55℃~+125℃
	导通电容(Con)	5pF
	带宽	20MHz
	传播延迟(tpd)	65ns
