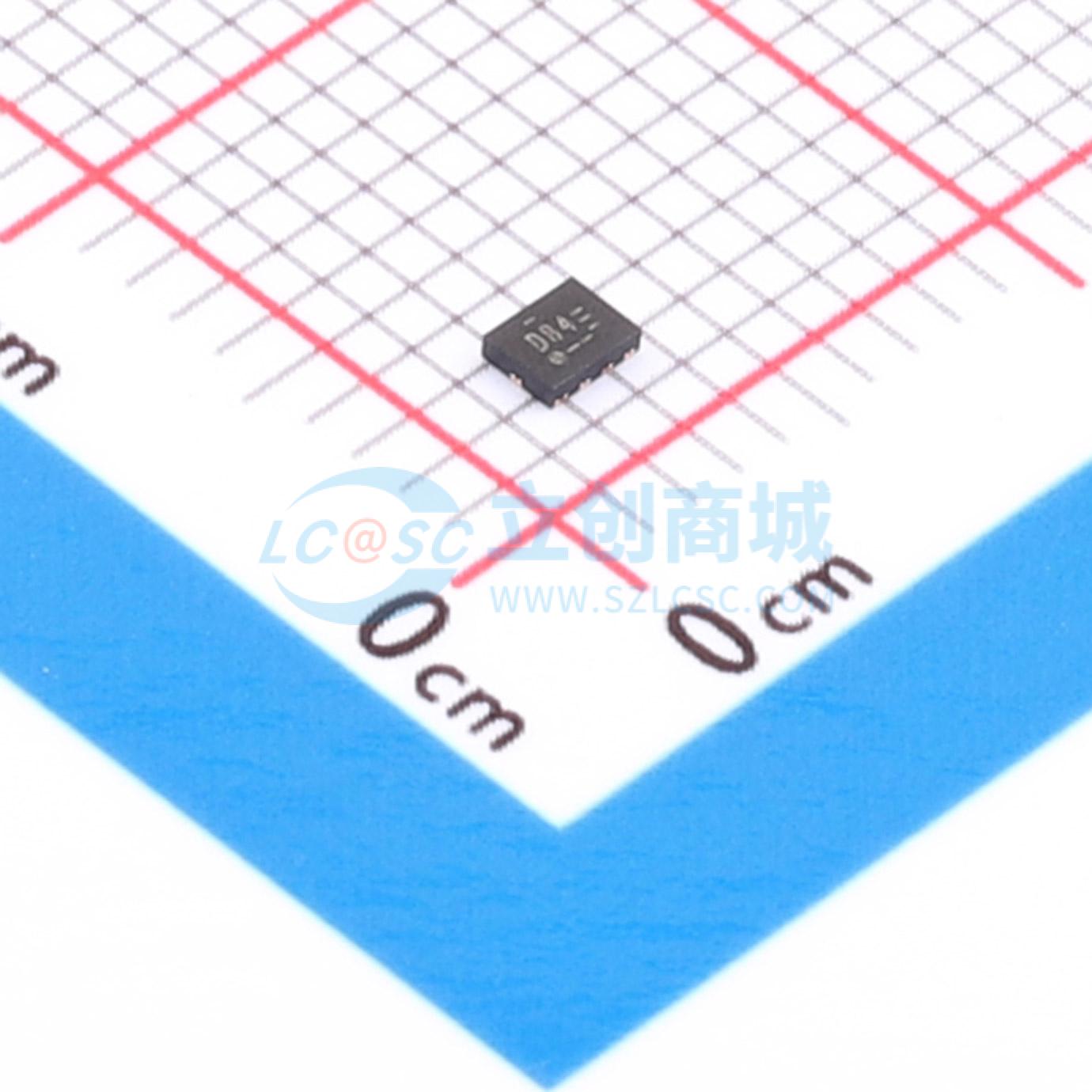

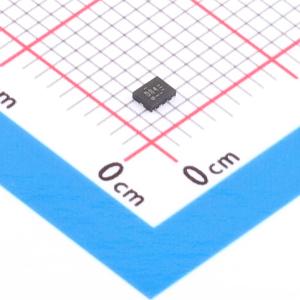

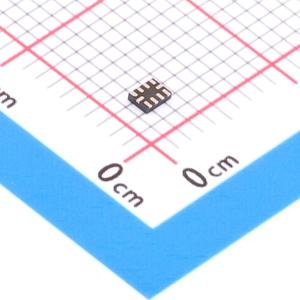

NX3L4684GM,115

NX3L4684是一款双路低阻单刀双掷模拟开关，适用于作为模拟或数字多路复用器/解复用器。每个开关都有一个数字选择输入（nS）、两个独立的输入/输出端（nY0和nY1）以及一个公共输入/输出端（nZ）。 数字输入端的施密特触发器特性使电路能够耐受较慢的输入上升和下降时间。低阈值数字输入允许该器件在3.3 V应用中由1.8 V逻辑电平驱动，而不会显著增加电源电流Icc。这使得NX3L4684能够使用1.8 V数字控制器切换4.3 V信号，无需进行逻辑电平转换。NX3L4684允许幅度高达VCC的信号从nZ传输到nY0或nY1，或者从nY0或nY1传输到nZ。其低导通电阻（Y0端口为0.3 Ω，Y1端口为0.5 Ω）和平坦度（0.1 Ω）确保了传输信号的衰减和失真最小。

• 宽电源电压范围：1.4 V至4.3 V
• YO端口极低的导通电阻（峰值）：
  • VCC = 1.4 V时为0.8 Ω（典型值）
  • VCC = 1.65 V时为0.5 Ω（典型值）
  • VCC = 2.3 V时为0.3 Ω（典型值）
  • VCC = 2.7 V时为0.25 Ω（典型值）
  • VCC = 4.3 V时为0.25 Ω（典型值）
• 先断后通切换
• 高抗噪性
• ESD保护：
  • HBM JESD22 - A114F 3A类超过4000 V
  • MM JESD22 - A115 - A超过200 V
  • CDM AEC - Q100 - 011修订版B超过1000 V
  • IEC61000 - 4 - 2接触放电：开关端口超过6000 V
• CMOS低功耗
• 闩锁性能：根据JESD 78B II类A级标准超过100 mA
• VCC = 3.6 V时采用1.8 V控制逻辑
• 控制输入可接受高于电源电压的电压
• 即使输入电压低于VCC，电源电流也极低
• 高电流处理能力（3.3 V电源下连续电流为350 mA）
• 工作温度范围：-40 ℃至+85 ℃和-40 ℃至+125 ℃

• 手机
• 个人数字助理（PDA）
• 便携式媒体播放器
