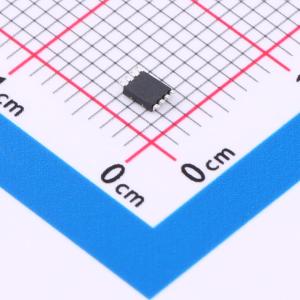

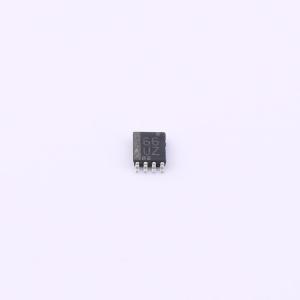

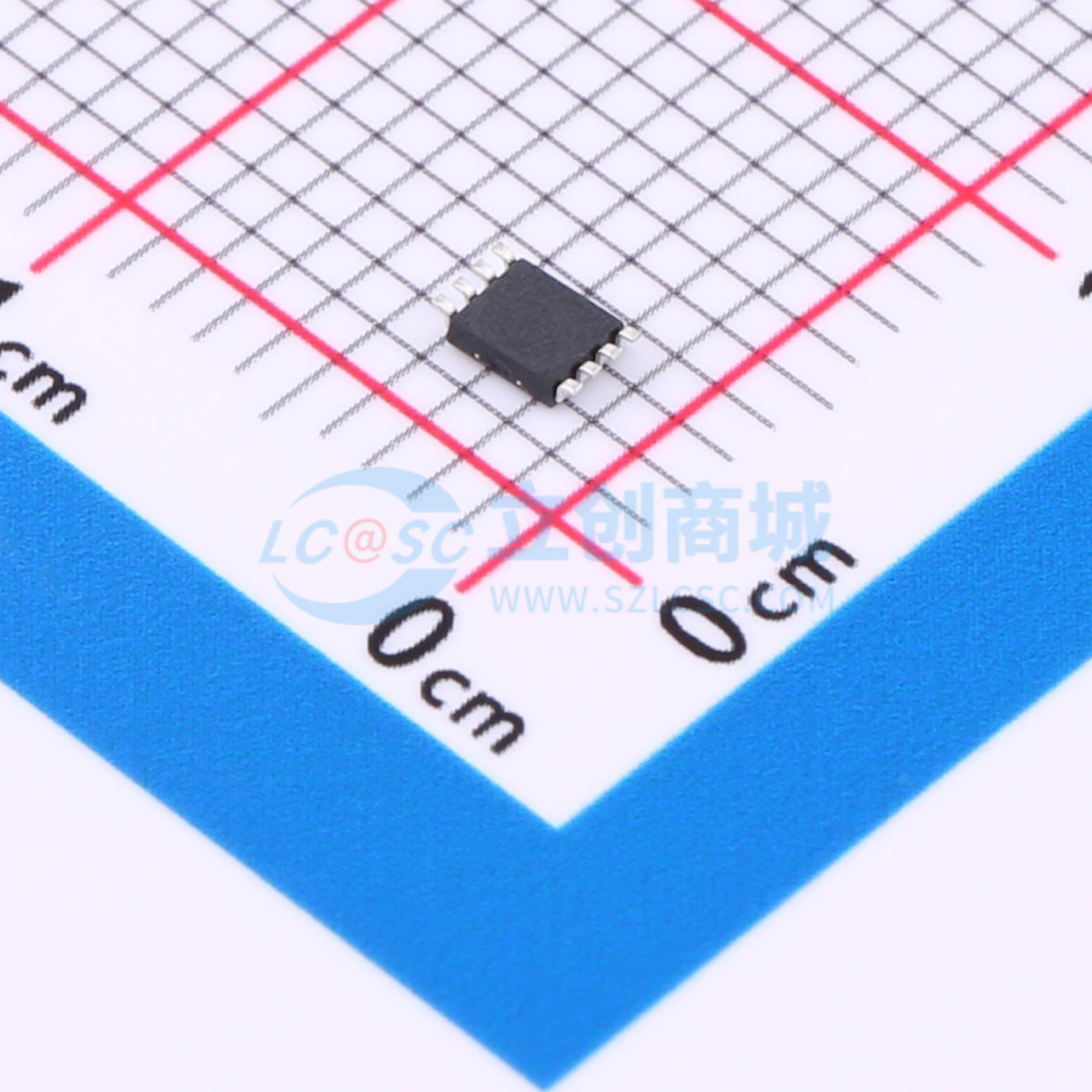

温馨提醒：图片仅供参考，商品以实物为准
SN74AUC2G66DCUR
双双向模拟开关
- 描述
- 该双模拟开关可在0.8V至2.7V Vcc范围内工作，但专门设计用于1.1V至2.7V Vcc操作。它可以处理模拟和数字信号，允许高达2.7V（峰值）的信号在任一方向传输。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUC2G66DCUR
- 商品编号
- C2673190
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 2 | |
| 导通电阻(Ron) | 40Ω | |
| 工作电压 | 800mV~2.7V | |
| 导通电容(Con) | 7pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 5.3ns | |
| 关闭时间(toff) | 5.3ns | |
| 带宽 | 400MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 400ps | |
| 功能特性 | 双向模拟通道 |
商品概述
这是一款双路模拟开关，可在0.8V~2.7V电压下工作，专门设计用于1.1V~2.7V电源电压下工作，可以同时处理模拟信号与数字信号，允许幅度最高为2.7V峰值的信号进行双向传输，采用将裸片作为封装的封装技术，提供多种封装形式。
商品特性
- 支持NanoFree™封装
- 工作电压范围0.8V~2.7V，可在低于1V的电压下正常工作
- 1.8V条件下最大传播延迟为0.5ns
- 低功耗，2.7V条件下工作电流为10μA
- 拥有高导通关断输出电压比
- 线性度高
- 闩锁性能符合JESD 78 II类标准，参数超过100mA
- ESD性能按JESD 22标准测试，人体模型可达2000V II类，机器模型可达200V，带电器件模型可达1000V
- 未使用的输入端必须接至VCC或地，以保证器件正常工作
应用领域
- 信号选通
- 信号斩波
- 调制解调
- 模数转换与数模转换系统的信号复用
