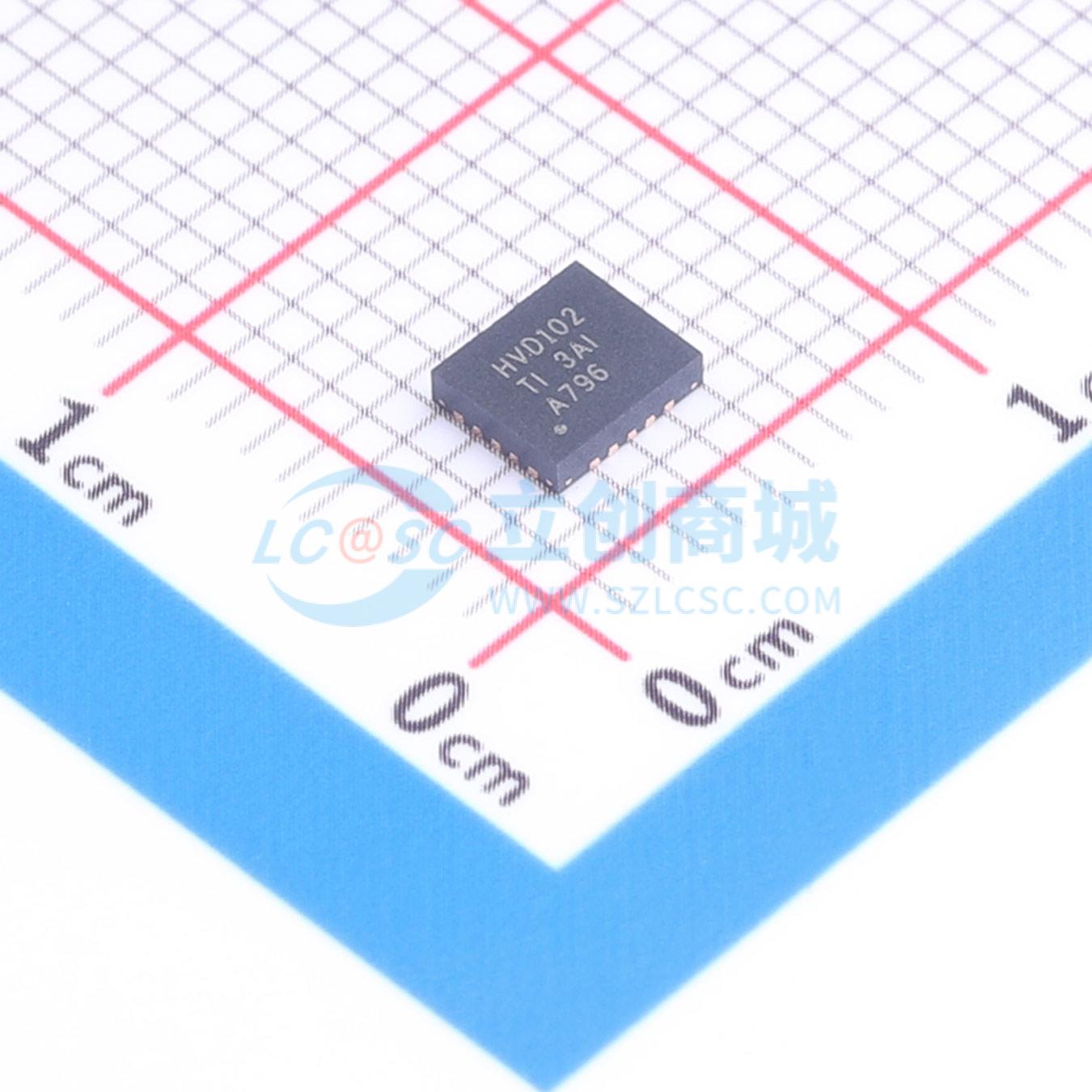

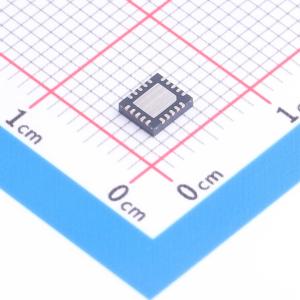

SN65HVD102RGBR
用于器件节点的SN65HVD10x IO-Link PHY
- 描述
- SN65HVD101和HVD102是IO-Link PHY，支持过流、过压和过热保护。SN65HVD102由一个3.3V或者5V本地单电源供电。适用于工业点到点通信。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD102RGBR
- 商品编号
- C2672244
- 商品封装
- VQFN-20-EP(3.5x4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ |
商品概述
SN65HVD101 和‘HVD102 IO-Link PHY 可实现针对工业点到点通信的IO-LINK 接口。当此器件通过一个3 线制接口连接至一个IO-Link 主控器件时，主控器件能够发起通信并与远程节点交换数据，而此时SN65HVD10X 则作为一个完整的通信物理层。
IO-Link 驱动器输出(CQ) 可用于使用EN 和TX 输入引脚的推挽式高侧或低侧配置。PHY 接收器将CQ 引脚上的24V IO-Link 信号转换为RX 引脚上的标准逻辑电平。使用一个简单并行接口在PHY 与本地控制器之间接收和发送数据以及状态信息。
SN65HVD101 和'HVD102 可实现针对过流、过压和过热条件的保护特性。可使用一个外部电阻器来设定IO-Link 驱动器电流限值。如果出现一个短路电流故障，驱动器输出被内部限定，而PHY 生成一个错误信号(SC)。这些驱动器还执行一个过热关断特性，此特性保护器件不受高温故障的影响。
SN65HVD102 由一个3.3V 或者5V 本地单电源供电运行。SN65HVD101 集成了一个线性稳压器，此稳压器从IO-Link L+ 电压中生成3.3V 或5V 电压，为PHY 以及一个本地控制器和附加电路供电。
针对空间受限类应用，SN65HVD101 和'HVD102 采用20 引脚RGB 封装(4mm×3.5mm QFN)。
商品特性
- 可配置的CQ 输出：用于SIO 模式的推挽式高侧或低侧远程唤醒指示器、电流限值指示器、电源正常指示器
- 过热保护、反极性保护
- 可配置电流限值
- 9V 至36V 电源范围，可耐受50V 的峰值线路电压
- 3.3V/5V 可配置集成低压降稳压器(LDO)（只适用于SN65HVD101）
- 20 引脚四方扁平无引线(QFN) 封装，4mm x 3.5mm
应用领域
- 适合于IO-Link 器件节点
