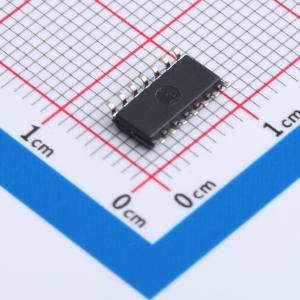

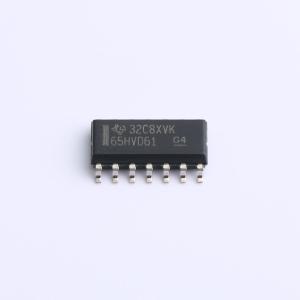

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD61DR
ControlNet 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN65HVD61 是专为满足 ControlNet 同轴物理层驱动和接收电路要求而设计的单通道收发器，适用于工业网络、可编程控制器等应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD61DR
- 商品编号
- C2672400
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 10Mbps | |
| 工作电压 | 2.375V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ | |
| 工作电流 | 5mA | |
| 静态电流 | 105uA |
商品概述
SN65HVD61 设计用于满足基于同轴电缆的ControlNet物理层驱动器和接收器电路的要求。这些设备是单通道电路，具有一个收发器，适用于单节点操作或分布式独立应用。推挽式发射器电路设计为从中心抽头变压器吸收电流，从而提供与共享总线的电气隔离。这些设备包含一个具有ControlNet工业应用所需的120 mV灵敏度的差分接收器（RX）。次级接收器（CD）检测有效正差分信号的存在。第三个信号接收功能（SIG）提供一个与XF1和XF3之间的差分电压成比例的缩放模拟输出。该输出可用于诊断目的。
应用领域
- 工业网络
- 可编程控制器
- 工业驱动器
