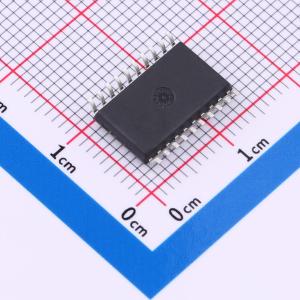

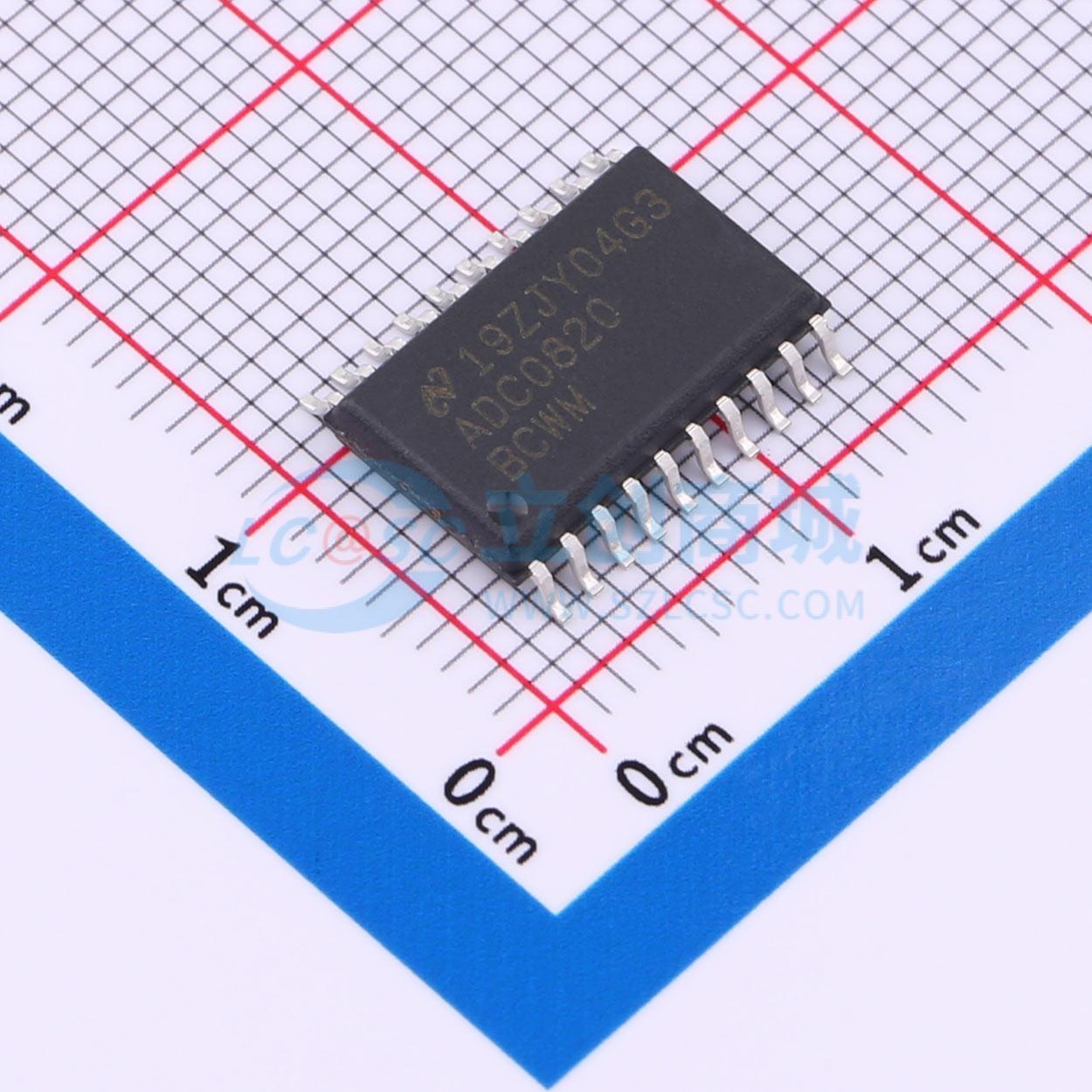

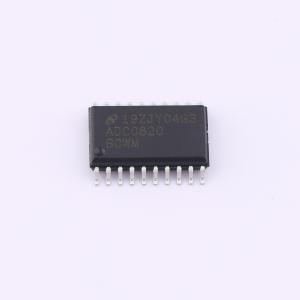

ADC0820BCWMX/NOPB

具备跟踪/保持功能的8位高速微处理器兼容型A/D转换器

描述: ADC0820-N 具有跟踪/保持功能的 8 位高速 μP 兼容型模数转换器
品牌名称: TI(德州仪器)
商品型号: ADC0820BCWMX/NOPB
商品编号: C2669877
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.65克(g)

商品参数

商品概述

通过采用半闪存转换技术，8位ADC0820-N CMOS A/D转换器的转换时间为1.5 µs，功耗仅75 mW。半闪存技术由32个比较器、一个高4位ADC和一个低4位ADC组成。 ADC0820-N的输入由输入采样电路进行跟踪和保持，对于变化速率低于100 mV/µs的信号，无需外部采样保持电路。为便于与微处理器接口，ADC0820-N被设计为可作为一个内存单元或I/O端口，无需外部接口逻辑。

商品特性

内置跟踪和保持功能
无漏码
无需外部时钟
单电源——5 VDC
易于与所有微处理器接口，也可独立工作
锁存三态输出
逻辑输入和输出符合MOS和TTL电压电平规范
可按比例工作，或使用任何等于或小于Vcc的参考值
单5V电源时，模拟输入电压范围为0V至5V
无需零位或满量程调整
提供溢出输出用于级联
0.3英寸标准宽度20引脚PDIP封装
20引脚PLCC封装
20引脚SOIC封装

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	-
	通道数	1
	工作电压	5V
	接口类型	并行
	差分输入	否

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	15mA
