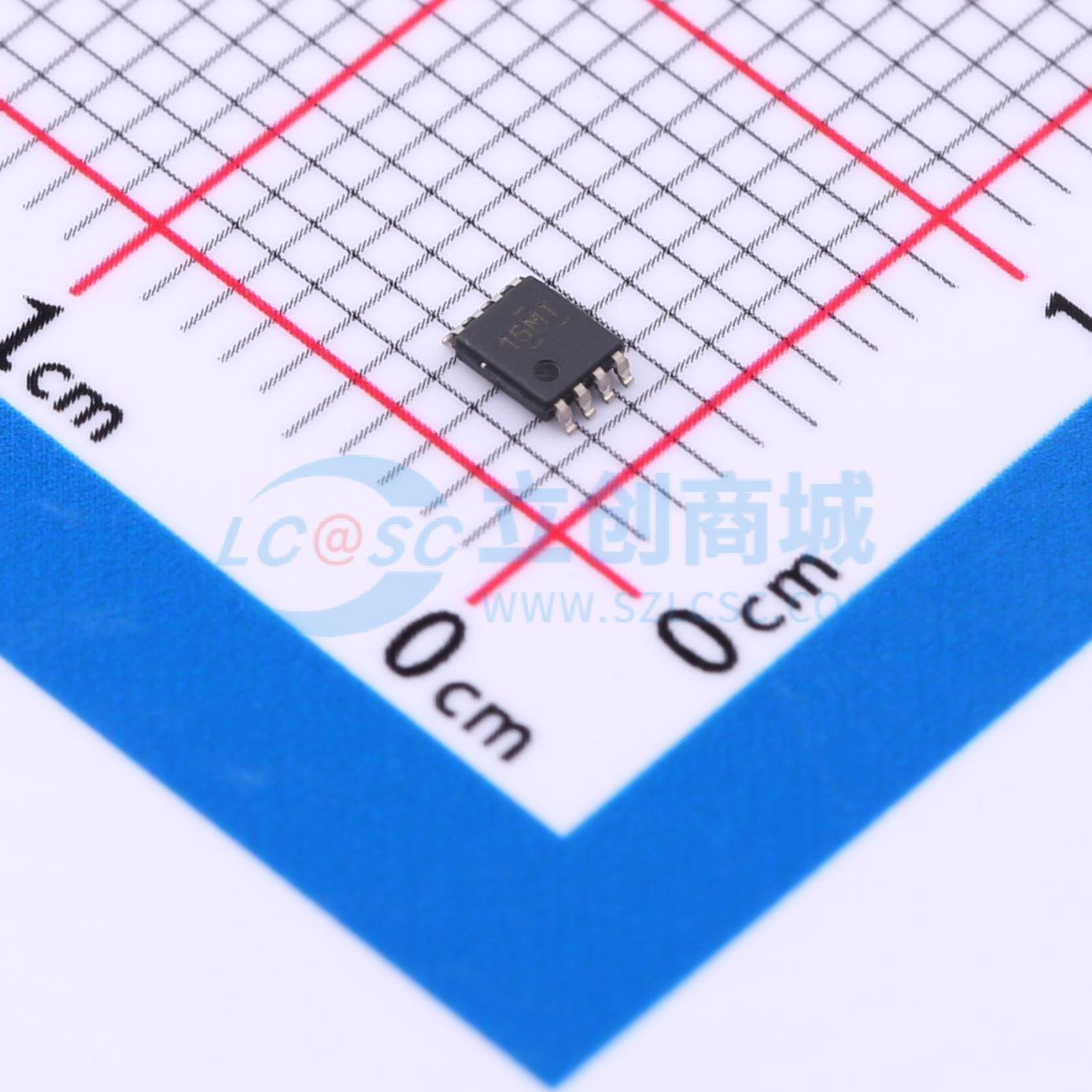

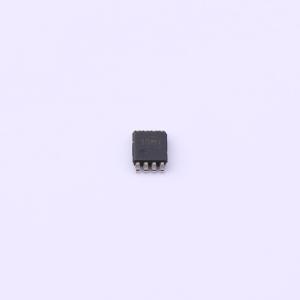

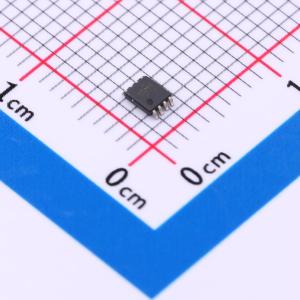

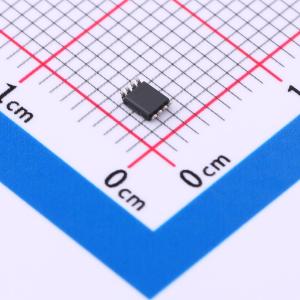

温馨提醒：图片仅供参考，商品以实物为准

ADS7049QDCURQ1

12位、2MSPS SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7049-Q1器件是一款符合汽车类Q100标准的12位、2MSPS模数转换器(ADC)。此器件支持宽范围的模拟输入电压（2.35V至3.6V），并且包括一个基于电容器且内置采样保持电路的SARADC。串行外设接口(SPI)兼容串口由CS和SCLK信号控制。
品牌名称: TI(德州仪器)
商品型号: ADS7049QDCURQ1
商品编号: C2669881
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 1.7克(g)

商品参数

商品概述

ADS7049-Q1 器件是一款符合汽车类Q100 标准的12位、2MSPS 模数转换器(ADC)。支持宽范围的模拟输入电压（2.35V 至3.6V），并且包括一个基于电容器且内置采样保持电路的SAR ADC。串行外设接口(SPI) 兼容串口由CS 和SCLK 信号控制。输入信号在CS 下降沿进行采样，SCLK 用于转换和串行数据输出。支持宽范围的数字电源（1.65V 至3.6V），可直接连接到各类主机控制器。符合JESD8-7A 标准的标称DVDD 范围（1.65V至1.95V）。采用8 引脚微型VSSOP 封装，额定工作温度范围为 -40°C 至 +125°C 。采样速率较快，采用微型封装并具有低功耗特性，适用于空间受限的汽车类快速扫描应用。

商品特性

适用于汽车电子应用具有符合AEC-Q100 的下列结果：
- 器件温度1 级： -40°C 至 125°C 的环境运行温度范围
- 器件人体放电模型(HBM) 静电放电(ESD) 分类等级 ±2000V
- 器件带电器件模型(CDM) 静电放电(ESD) 分类等级 ±1000V
超低功耗：
- 2MSPS、AVDD 为3V 时的功耗为 1.38mW（最大值）
- 1kSPS、AVDD 为3V 时的功耗低于 1μW
微型封装：
- 8 引脚超薄小外形尺寸(VSSOP) 封装： 2.30mm×2.00mm
吞吐量为2MSPS 且零延迟宽工作电压范围：
- AVDD：2.35V 至3.6V
- DVDD：1.65V 至3.6V（与AVDD 无关）
- 温度范围： -40°C 至 +125°C
出色的性能：
- 12 位分辨率且无丢码(NMC)
- ±0.5 LSB DNL； ±0.5 LSB INL
- 70dB 的信噪比(SNR)（3V AVDD 时）
- –80dB 的总谐波失真(THD)（3V AVDD 时）
单极输入范围：0V 至AVDD
集成偏移校准
兼容SPI 的串行接口：32MHz
符合JESD8-7A 标准的数字I/O

应用领域

车用信息娱乐
车用传感器
液位传感器
超声波流量计
电机控制
便携式医疗设备

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	2MHz
	通道数	1
	工作电压	2.35V~3.6V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
	信噪比	70dB
	时钟频率(fc)	32MHz
	ADC架构	SAR
	静态电流	380uA
