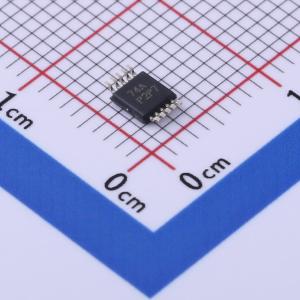

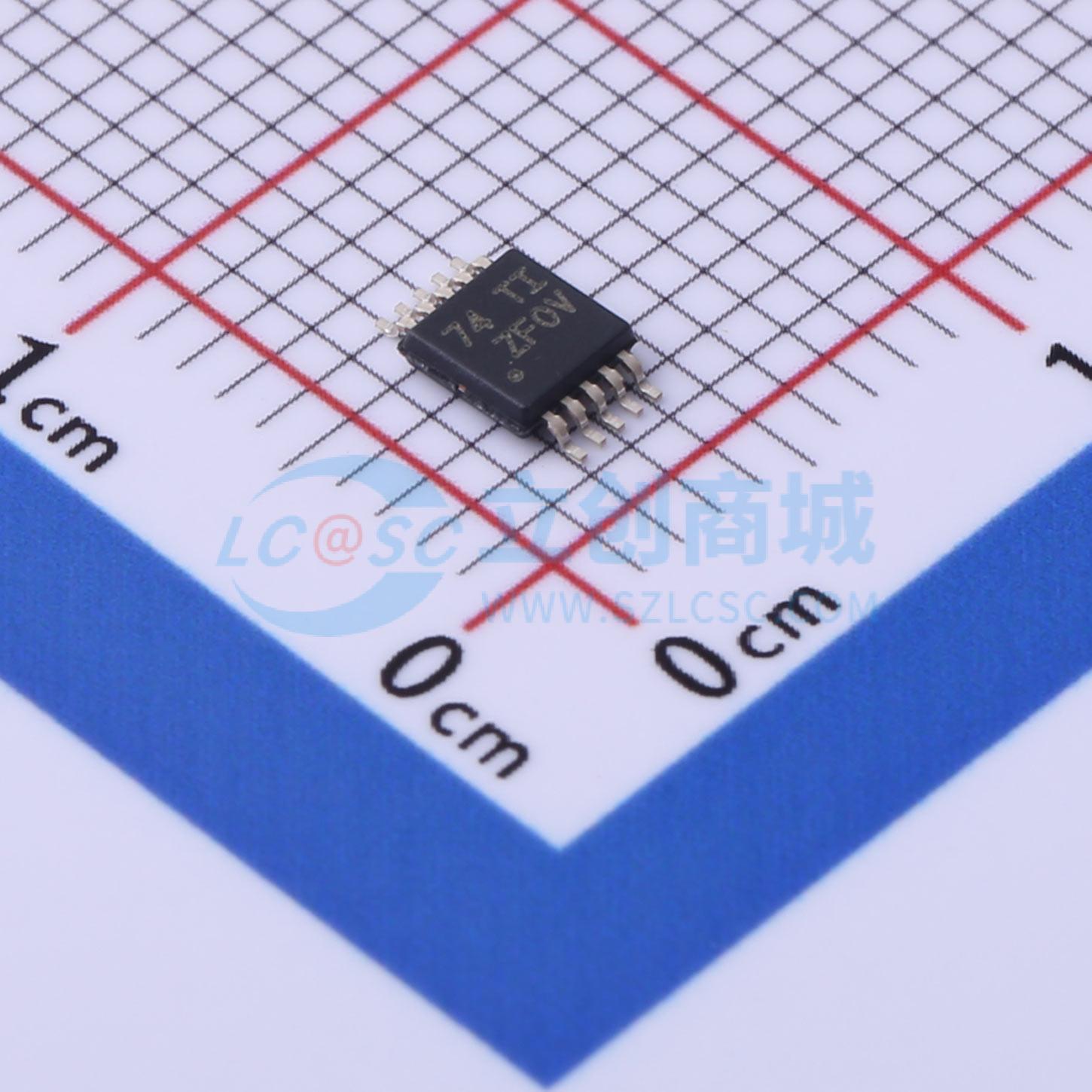

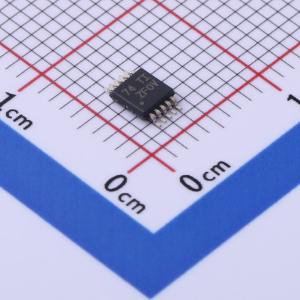

温馨提醒：图片仅供参考，商品以实物为准

ADS1018QDGSRQ1

具有内部基准和温度传感器的汽车类、低功耗、兼容SPI的12位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1018-Q1 具有 PGA、振荡器、电压基准、温度传感器和 SPI 的汽车类 12 位、3.3kSPS、4 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1018QDGSRQ1
商品编号: C2669889
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	128Hz；920Hz；1.6kHz；490Hz；250Hz；3.3kHz；2.4kHz
	静态电流	2uA；5uA；500nA
	全量程范围(FSR)	6.144V

商品概述

ADS1018-Q1 是一款精密的低功耗12 位无噪声模数转换器(ADC)，其具备测量最常见传感器信号所需的全部功能。ADS1018-Q1 集成了可编程增益放大器(PGA)、电压基准、振荡器以及高精度温度传感器。凭借这些功能以及2V 至5.5V 的宽电源电压范围，ADS1018-Q1 非常适用于功率及空间受限型传感器测量应用。 ADS1018-Q1 以高达3300 次/秒(SPS) 的采样数据传输速率进行转换。PGA 的输入范围为 ±256mV 至 ±6.144V，支持以高分辨率测量大信号和小信号。该器件通过输入复用器(MUX) 测量双路差分输入或四路单端输入。高精度温度传感器用于监控系统级温度或对热电偶进行冷结点补偿。 ADS1018-Q1 可选择以连续转换模式或单次模式运行。该器件在单次模式下完成一次转换后便会自动断电。在空闲状态下，单次模式会显著降低流耗。所有数据均通过串行外设接口(SPI) 进行传输。ADS1018-Q1 的额定工作温度范围 -40°C 至 +125°C。

商品特性

符合汽车类应用标准，具有符合AEC-Q100 的下列结果：
- 温度等级1： -40°C 至 +125°C
- 人体放电模式(HBM) 静电放电(ESD) 分类等级2
- 组件充电模式(CDM) ESD 分类等级C6
12 位无噪声分辨率
宽电源电压范围：2V 至5.5V
低流耗：
- 连续模式时：只有 150μA
- 单次模式：自动断电
可编程数据传输速率范围：128SPS 至3300SPS

应用领域

电池管理系统
车用传感器
- 热电偶
- 电阻式温度检测器(RTD)
- 电化学气体传感器
- 颗粒物传感器
K 型热电偶测量使用集成温度传感器进行冷结点补偿

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	3.3kHz
	通道数	2
	工作电压	2V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃
