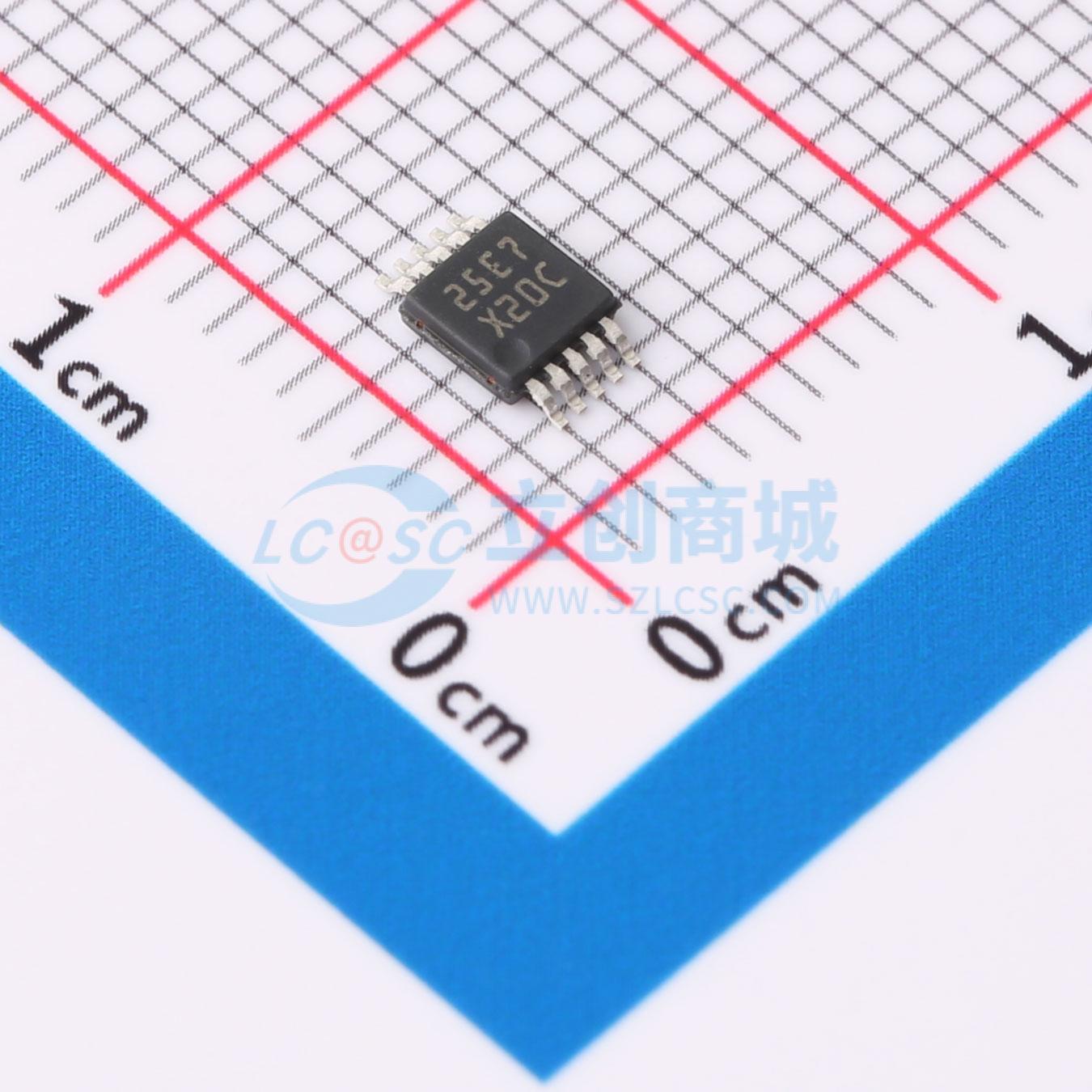

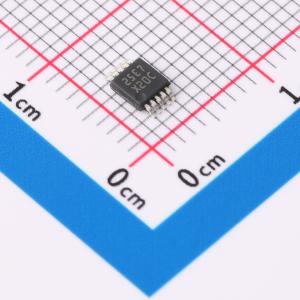

温馨提醒：图片仅供参考，商品以实物为准

ADC104S021CIMMX/NOPB

4通道、采样率50ksps至200ksps、10bit 模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC104S021 具有单端输入和串行接口的 10 位、200kSPS、4 通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADC104S021CIMMX/NOPB
商品编号: C2669894
商品封装: VSSOP-10
包装方式: 编带
商品毛重: 0.39克(g)

商品参数

商品概述

ADC104S021/ADC104S021Q是一款低功耗、四通道CMOS 10位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC104S021/ADC104S021Q在50 ksps至200 ksps的采样率范围内进行了全面性能规定。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路。它可配置为通过IN1至IN4输入最多接受四个输入信号。输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC104S021/ADC104S021Q采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为1.94 mW和6.9 mW。掉电功能可将功耗降至极低，使用+3V电源时仅为0.12 μW，使用+5V电源时为0.47 μW。 ADC104S021/ADC104S021Q采用10引脚VSSOP封装，可确保在-40°C至+85°C的工业温度范围内正常工作。

商品特性

在一定采样率范围内规定性能
四个输入通道
可变电源管理
单电源供电，电压范围2.7V - 5.25V
ADC104S021Q符合AEC - Q100 3级标准，采用汽车级工艺流程制造
符合AEC - Q100 - 011 C2 CDM分类标准

应用领域

便携式系统
远程数据采集
仪器仪表与控制系统
汽车领域

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	50kHz
	通道数	4
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.4LSB
	工作温度	-40℃~+85℃
	信噪比	61.8dB
	时钟频率(fc)	50kHz~16MHz
	ADC架构	SAR
	静态电流	90nA；32nA
