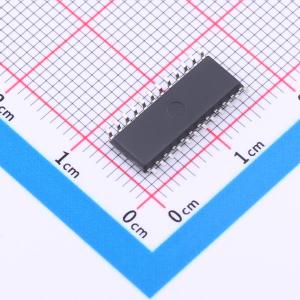

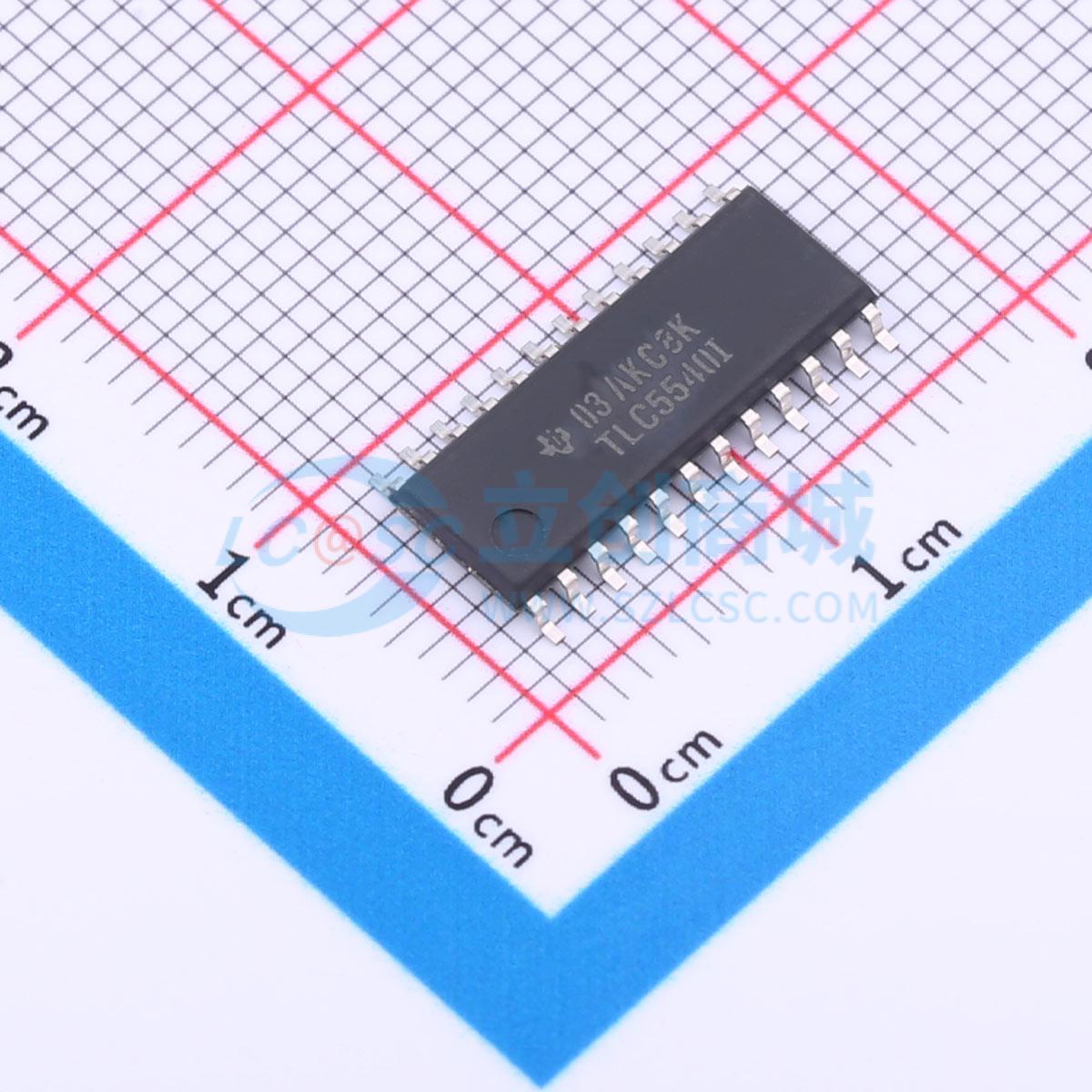

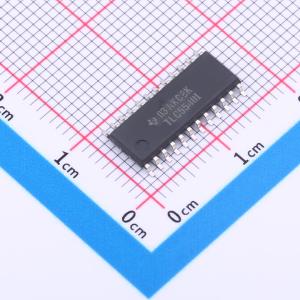

TLC5540INSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLC5540是一款高速8位模数转换器(ADC)，最高采样速率为40兆样本每秒(MSPS)。采用半闪存架构和CMOS工艺，能够在高速转换的同时保持低功耗和成本。
品牌名称: TI(德州仪器)
商品型号: TLC5540INSR
商品编号: C2669917
商品封装: SOIC-24-208mil
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

TLC5540是一款高速8位模数转换器（ADC），采样速率最高可达40兆采样每秒（MSPS）。采用半闪速架构和CMOS工艺，TLC5540能够在高速转换的同时，保持低功耗和低成本。75 MHz（典型值）的模拟输入带宽使该器件成为欠采样应用的理想选择。内部提供电阻，可从5 V电源生成2 V满量程参考电压，从而减少外部元件。数字输出可置于高阻态。TLC5540仅需一个5 V电源即可工作。

商品特性

8位分辨率
差分线性误差：典型值±0.3 LSB，最大值±1 LSB（25°C），最大值±1 LSB
积分线性误差：±0.6 LSB，最大值±0.75 LSB（25°C），最大值±1 LSB
最大转换速率：40兆采样每秒（MSPS）
内部采样保持功能
5 V单电源供电
低功耗：典型值85 mW
模拟输入带宽：典型值≥75 MHz
内部参考电压发生器

应用领域

正交幅度调制（QAM）和正交相移键控（QPSK）解调器
数字电视
电荷耦合器件（CCD）扫描仪
视频会议
数字机顶盒
数字下变频器
高速数字信号处理器前端

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	40MHz
	通道数	1
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	-
	差分输入	-
	积分非线性	0.6LSB
	工作温度	-40℃~+85℃
