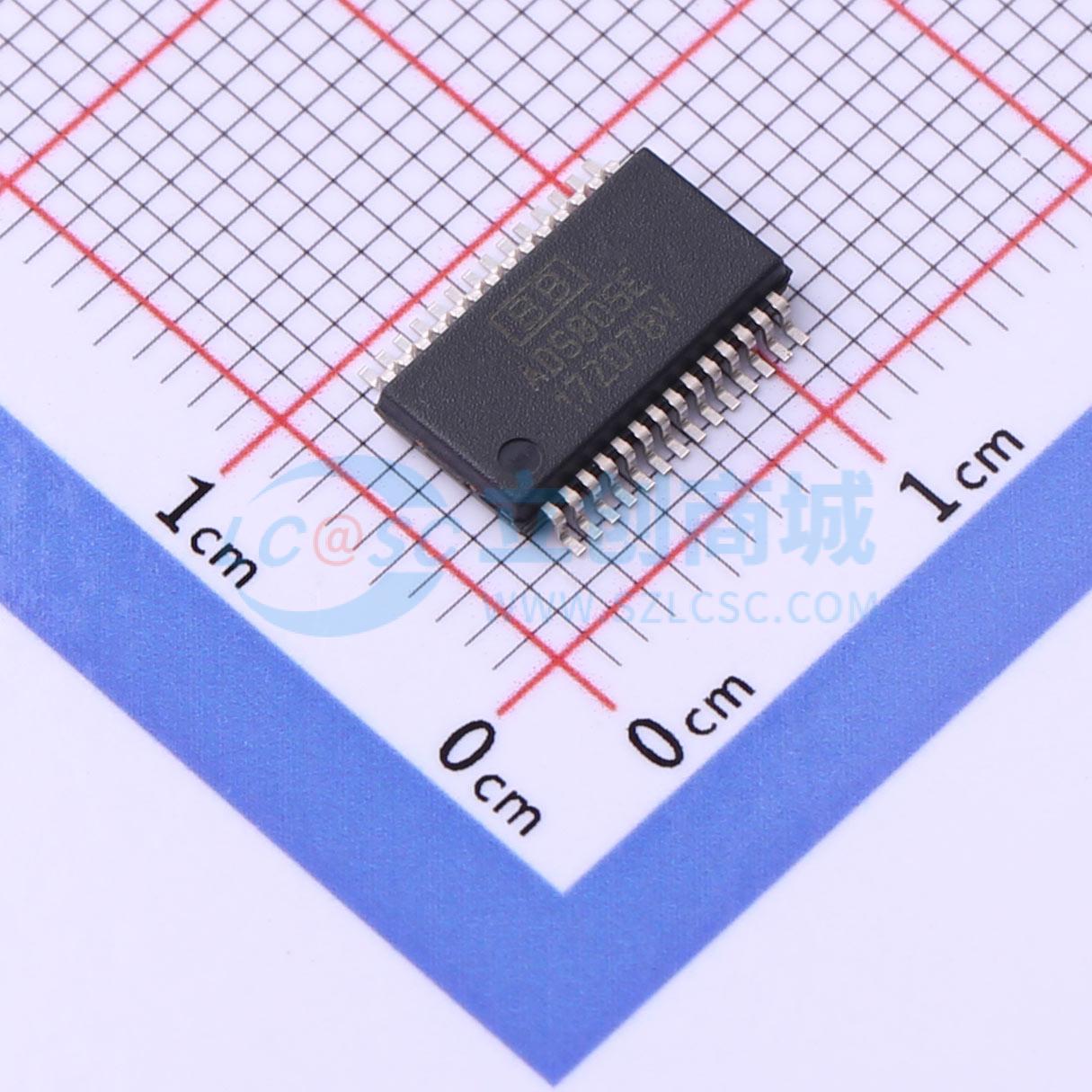

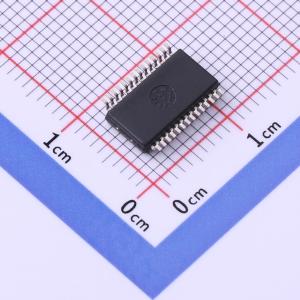

温馨提醒：图片仅供参考，商品以实物为准
ADS805E/1K
12位，20MHz采样率 模拟到数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS805 12 位、20MSPS 模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS805E/1K
- 商品编号
- C2669930
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 20MHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.23LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 68dB | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 内置；外置 | |
| 静态电流 | 60mA | |
| 全量程范围(FSR) | 2V；5V |
商品概述
ADS805是一款20MHz、高动态范围、12位流水线式模数转换器（ADC）。该转换器包含一个高带宽跟踪保持器，在达到并超过奈奎斯特速率时仍能提供出色的杂散性能。这种高带宽、线性跟踪保持器可将谐波降至最低，且抖动低，从而实现出色的信噪比（SNR）性能。ADS805的引脚与10MHz的ADS804和5MHz的ADS803兼容。 ADS805提供内部参考，也可使用外部参考。ADS805可被编程为2Vp-p输入范围，这最易于通过单个运算放大器驱动，并能提供最佳的杂散性能。或者，也可使用5Vp-p输入范围，其输入参考噪声低至0.09LSB rms，可提供卓越的成像性能。此外，还可将输入范围设置在2Vp-p至5Vp-p之间，支持单端或差分输入。ADS805还提供一个超量程标志，用于指示输入信号何时超出转换器的满量程范围。该标志还可用于降低前端信号调理电路的增益。 ADS805采用数字误差技术，为要求苛刻的成像应用提供出色的差分线性度。其低失真和高SNR为通信、医学成像、视频和测试仪器应用提供了额外的余量。ADS805采用SSOP - 28封装。
商品特性
- 高无杂散动态范围（SFDR）：在9.8MHz频率下为74dB
- 高信噪比（SNR）：68dB
- 低功耗：300mW
- 低差分线性误差（DLE）：0.25LSB
- 灵活的输入范围
- 超量程指示器
应用领域
- 演播室摄像机
- 中频和基带数字化
- 复印机测试仪器
