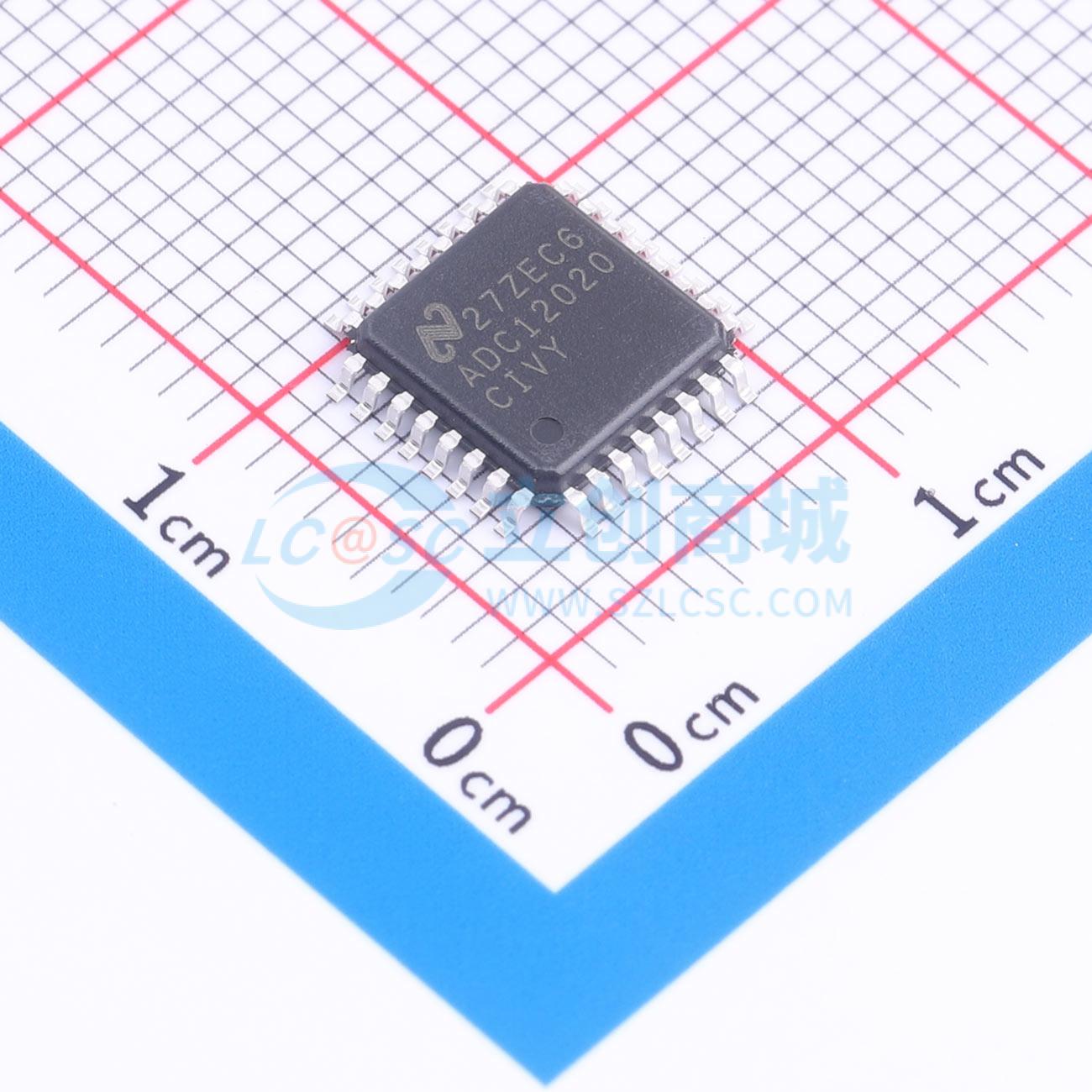

温馨提醒：图片仅供参考，商品以实物为准

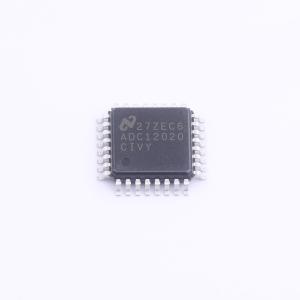

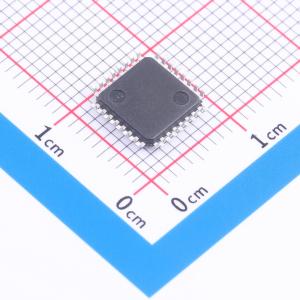

ADC12020CIVYX/NOPB
带内部采样保持器的12位、20 MSPS A/D转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADC12020是一款单片CMOS模拟-数字转换器，能够以每秒20兆样本(MSPS)的速度将模拟输入信号转换为12位数字字。该转换器采用差分流水线架构，具有数字误差校正和片上采样保持电路，以减小芯片尺寸和功耗，同时提供出色的动态性能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC12020CIVYX/NOPB
- 商品编号
- C2669933
- 商品封装
- TQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 20MHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | 是 | |
| 积分非线性 | 0.55LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 70dB | |
| 时钟频率(fc) | 20MHz | |
| 静态电流 | 8mA |
商品概述
ADC12020是一款单片CMOS模数转换器，能够以最低20兆采样每秒（MSPS）的速率将模拟输入信号转换为12位数字字。该转换器采用差分流水线架构，具备数字误差校正功能和片上采样保持电路，在提供出色动态性能的同时，可将芯片尺寸和功耗降至最低。该器件采用单5V电源供电，在20 MSPS采样率下，包括基准电流在内仅消耗185 mW功率。掉电功能可将功耗降至40 mW。 差分输入可提供等于2V_REF的满量程输入摆幅，也支持单端输入。为实现最佳性能，建议充分利用差分输入。为方便使用，片上将经过缓冲的高阻抗单端基准输入转换为差分基准，供处理电路使用。输出数据格式为12位偏移二进制。
商品特性
- 内部采样保持，输出与2.35V至5V兼容
- 引脚与ADC12010、ADC12040、ADC12L063和ADC12L066兼容
- TTL/CMOS兼容输入/输出
- 掉电模式
- 片上基准缓冲器
应用领域
- 图像处理
- 前端仪器仪表
- 基于PC的数据采集
- 传真机
- 波形数字化仪
- 声纳/雷达DSP前端
