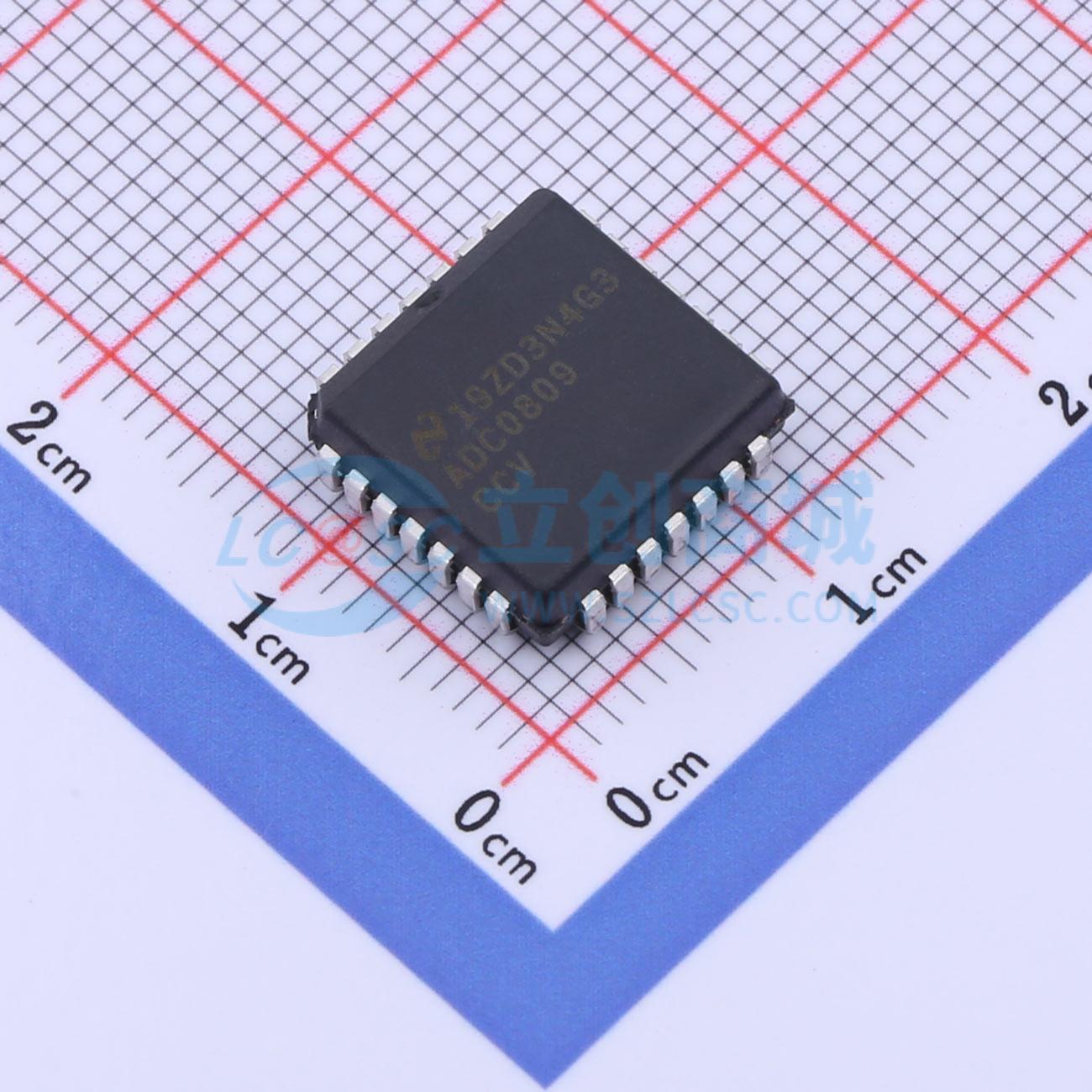

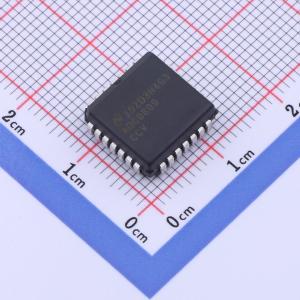

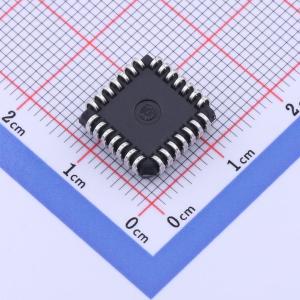

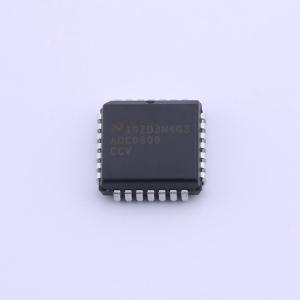

温馨提醒：图片仅供参考，商品以实物为准
ADC0809CCVX/NOPB
带8通道多路复用器的8位微处理器兼容型ADC
- 描述
- 易于与所有微处理器接口，具有8位模数转换器，8通道多路复用器和微处理器兼容控制逻辑。无需外部零点和满量程调整。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC0809CCVX/NOPB
- 商品编号
- C2669918
- 商品封装
- PLCC-28(11.5x11.5)
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 10kHz | |
| 通道数 | 8 | |
| 工作电压 | 5V | |
| 接口类型 | 并行 | |
| 差分输入 | 否 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 10kHz~1.28MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 300uA |
商品概述
ADC0808、ADC0809数据采集组件是一款单片CMOS器件，集成了8位模数转换器、8通道多路复用器和与微处理器兼容的控制逻辑。该8位A/D转换器采用逐次逼近转换技术。转换器具备高阻抗斩波稳定比较器、带模拟开关树的256R分压器以及逐次逼近寄存器。8通道多路复用器可直接访问8路单端模拟信号中的任意一路。 该器件无需外部零点和满量程调整。锁存和解码后的多路复用器地址输入以及锁存的TTL三态输出，方便与微处理器进行接口连接。 ADC0808、ADC0809的设计融合了多种A/D转换技术的优势，进行了优化。ADC0808、ADC0809具有高速、高精度、温度依赖性小、长期精度和重复性好以及功耗低等特点。这些特性使该器件非常适合从过程和机器控制到消费和汽车应用等各种领域。
商品特性
- 易于与所有微处理器接口
- 可按比例工作，或使用5 VDC或模拟量程调整后的电压基准
- 无需零点或满量程调整
- 带地址逻辑的8通道多路复用器
- 输入范围为0V至Vcc
- 输出符合TTL电压电平规格
- ADC0808等同于MM74C949
- ADC0809等同于MM74C949 - 1
