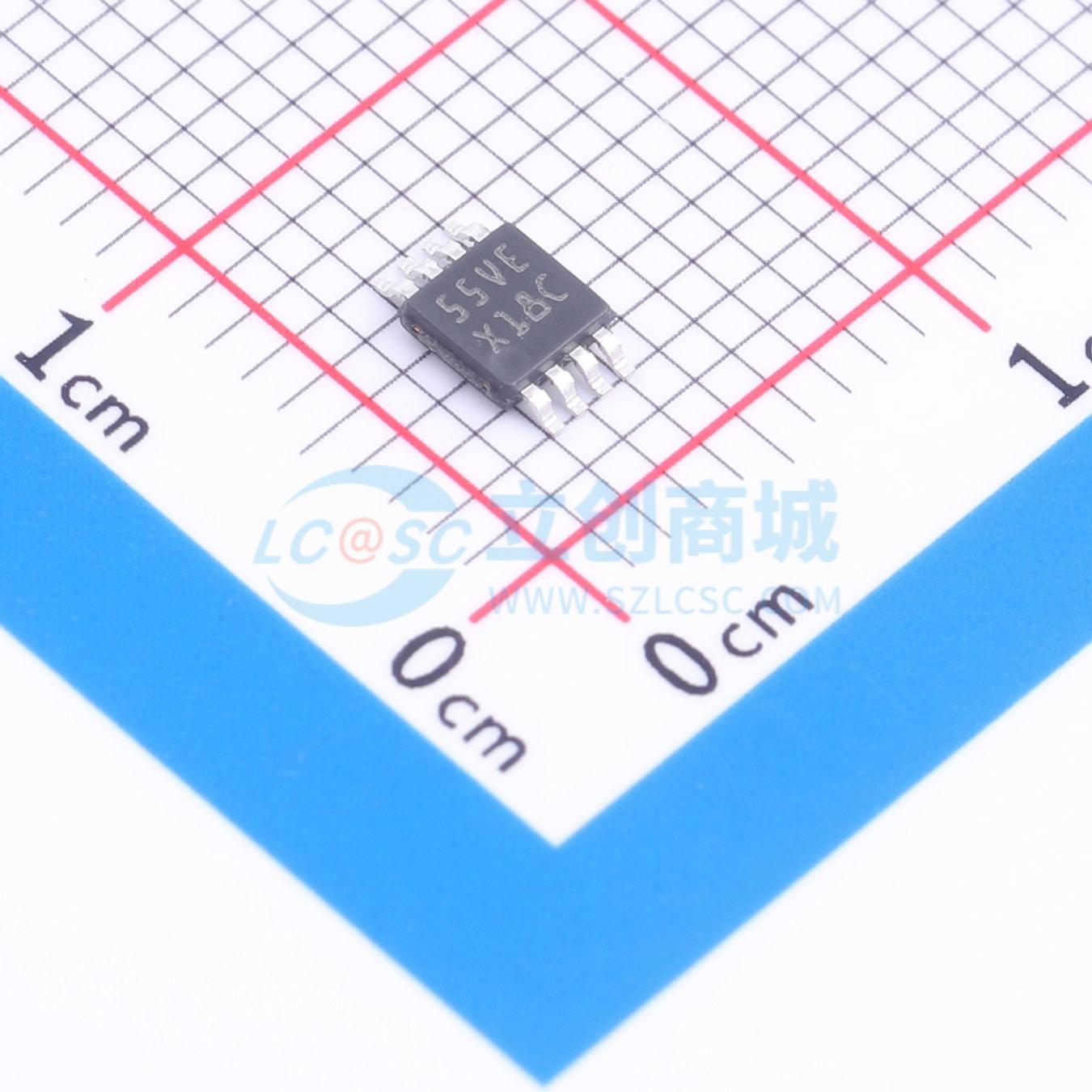

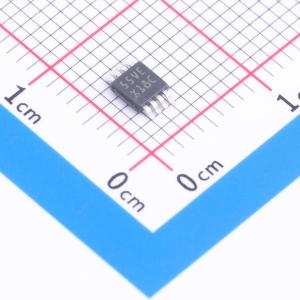

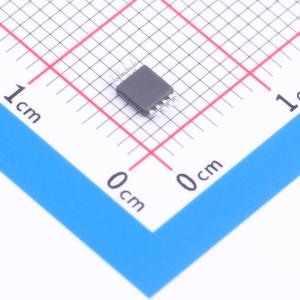

温馨提醒：图片仅供参考，商品以实物为准

ADC122S021CIMMX/NOPB

2通道、12位A/D转换器

描述: 低功耗，两通道，可配置接受一个或两个输入信号，支持多种串行标准。
品牌名称: TI(德州仪器)
商品型号: ADC122S021CIMMX/NOPB
商品编号: C2669891
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADC122S021是一款低功耗、双通道CMOS 12位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC122S021在50 ksps至200 ksps的采样率范围内进行了全面性能规定。该转换器基于带有内部跟踪保持电路的逐次逼近寄存器架构，可配置为在输入IN1和IN2处接收一个或两个输入信号。输出串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC122S021采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为2.2 mW和7.9 mW。掉电功能可将功耗降至极低，使用+3V电源时仅为0.14 μW，使用+5V电源时为0.32 μW。 ADC122S021采用8引脚VSSSOP封装，可确保在-40℃至+85℃的工业温度范围内正常工作。

商品特性

在一定采样率范围内规定性能
双输入通道
可变电源管理
单电源供电，电压范围2.7V - 5.25V

应用领域

便携式系统
远程数据采集
仪器仪表与控制系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	200kHz
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否
	积分非线性	0.35LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	72dB
	时钟/振荡器	外置
	时钟频率(fc)	800kHz~3.2MHz
	基准电压源	外置
	可变增益	不支持
	ADC架构	SAR
	静态电流	60nA
