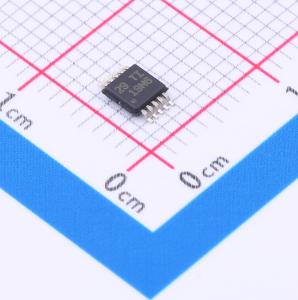

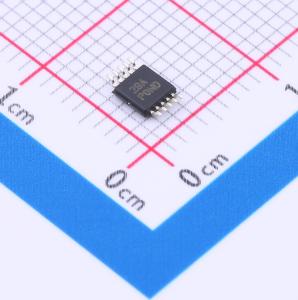

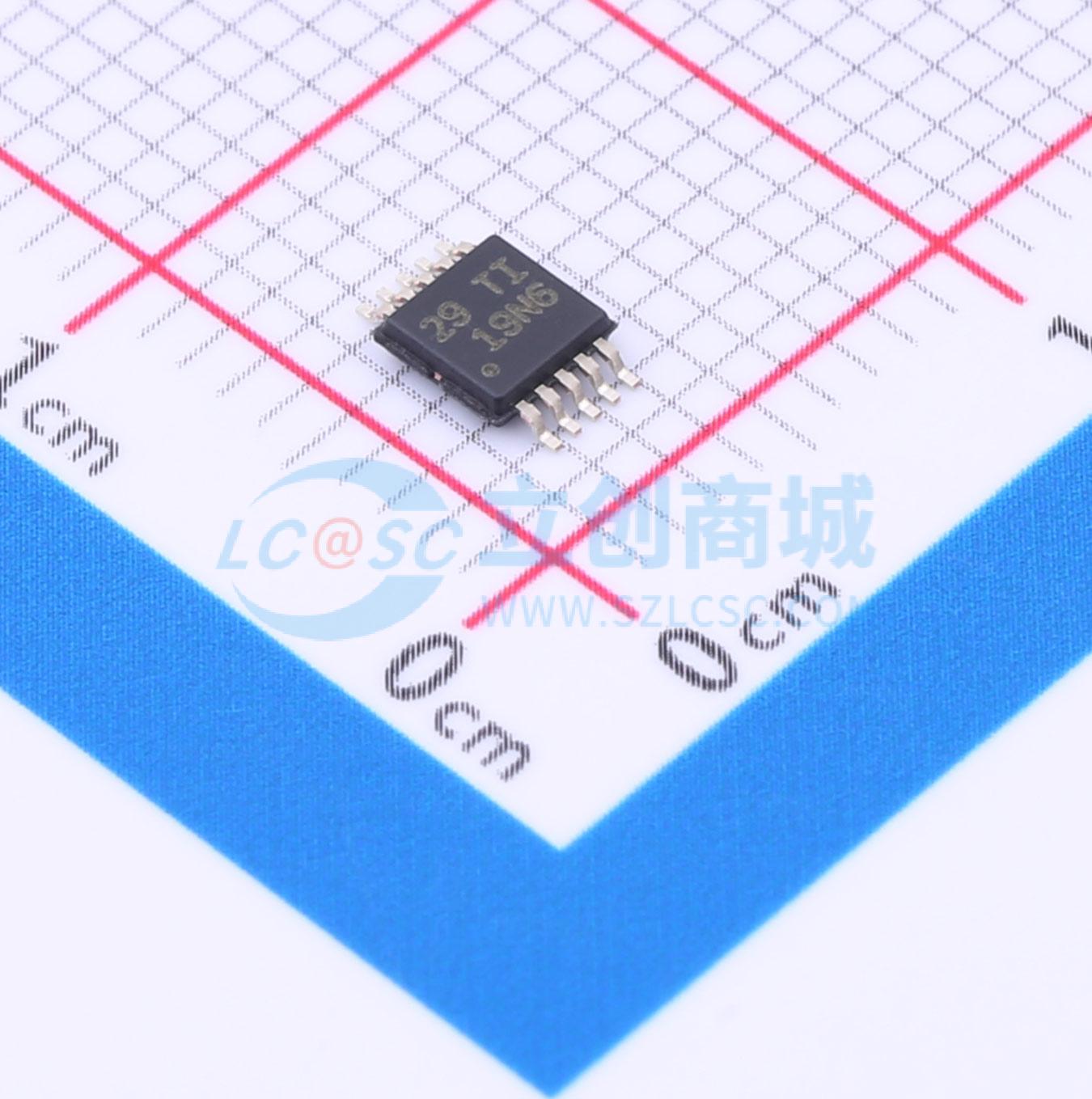

温馨提醒：图片仅供参考，商品以实物为准

ADS1014BQDGSRQ1

具有内部基准、振荡器和可编程比较器且兼容I²C的汽车类低功耗12位ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1014-Q1 具有 PGA、振荡器、电压基准、比较器和 I2C 的汽车类 12 位、3.3kSPS、单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1014BQDGSRQ1
商品编号: C2669888
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

ADS1013-Q1、ADS1014-Q1 和 ADS1015-Q1 器件(ADS101x-Q1) 是兼容 I²C 的 12 位高精度低功耗模数转换器(ADC)，采用 VSSOP-10 封装。ADS101x-Q1 器件采用了低漂移电压基准和振荡器。ADS1014-Q1 和 ADS1015-Q1 还采用可编程增益放大器(PGA) 和数字比较器。这些特性以及较宽的工作电源电压范围使得 ADS101x-Q1 非常合适功率受限和空间受限的传感器测量应用。 ADS101x-Q1 可在数据速率高达每秒 3300 个样本(SPS) 的情况下执行转换。PGA 可提供从 ±256mV 到 ±6.144V 的输入范围，从而实现精准的大小信号测量。ADS1015-Q1 采用一个输入多路复用器(MUX)，可实现两次差动输入测量或四次单端输入测量。在 ADS1014-Q1 和 ADS1015-Q1 中可使用数字比较器进行欠压和过压检测。 ADS101x-Q1 既可工作于连续转换模式下，也可工作于单冲模式下。在单冲模式下，这些器件可在一次转换后自动断电；因此显著降低了空闲期间的功耗。

商品特性

Qualified for Automotive 标准
具有符合 AEC-Q100 标准的下列结果：温度等级 1：-40°C 至 +125°C 人体放电模型(HBM) 静电放电(ESD) 分类等级 2 组件充电模型(CDM) ESD 分类等级 C4B
12 位无噪声分辨率
宽电源电压：2.0V 至 5.5V
低流耗：150μA（连续转换模式）
可编程数据速率：128SPS 至 3.3kSPS
单周期稳定
内部低漂移电压基准
内部振荡器
I²C 接口：四个可通过引脚选择的地址
四个单端输入或两个差分输入(ADS1015-Q1)
可编程比较器（ADS1014-Q1 和 ADS1015-Q1）

应用领域

电池管理系统(BMS)
信息娱乐系统
板载充电器(OBC)
通用电压和电流监控
动力传动传感器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	3.3kHz
	通道数	1
	工作电压	2V~5.5V
	接口类型	I2C
	差分输入	是
	积分非线性	0.5LSB
	工作温度	-40℃~+125℃

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	3.3kHz
	静态电流	500nA
	全量程范围(FSR)	2.048V
