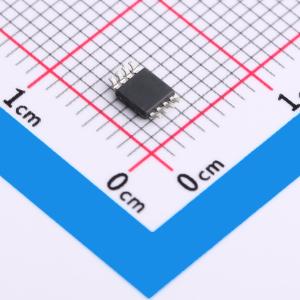

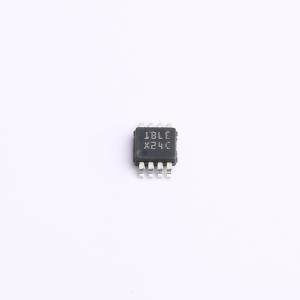

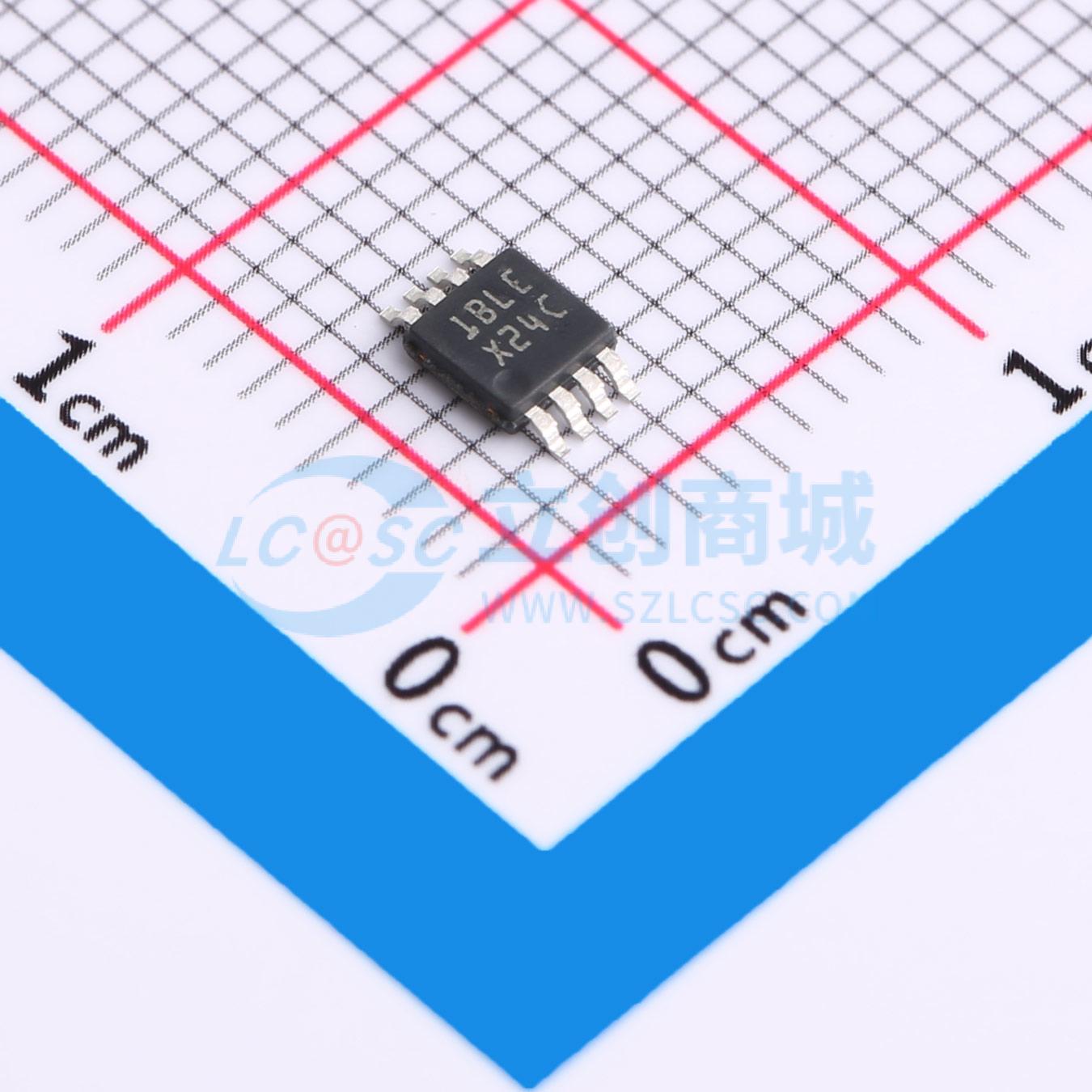

温馨提醒：图片仅供参考，商品以实物为准

ADC122S101CIMM/NOPB

双通道，500 ksps至1 Msps，12位ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC122S101 双通道、500 ksps 至 1 ksps 12 位 A/D 转换器
品牌名称: TI(德州仪器)
商品型号: ADC122S101CIMM/NOPB
商品编号: C2669880
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

ADC122S101是一款低功耗、双通道CMOS 12位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC122S101在500 ksps至1 Msps的采样率范围内进行了全面性能规定。该转换器基于逐次逼近寄存器架构，内置跟踪保持电路。它可配置为在输入引脚IN1和IN2接收一个或两个输入信号。输出的串行数据为直接二进制格式，兼容多种标准，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC122S101采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为4.3 mW和13.1 mW。掉电功能可将功耗大幅降低，使用+3V电源时仅为0.14 μW，使用+5V电源时为0.32 μW。 ADC122S101采用8引脚VSSOP封装。可确保在-40°C至+85°C的工业温度范围内正常工作。

商品特性

在一定采样率范围内规定性能
双输入通道
可变电源管理
单电源供电，电压范围2.7V - 5.25V

应用领域

便携式系统
远程数据采集
仪器仪表与控制系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	500kHz
	通道数	2
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.64LSB
	工作温度	-40℃~+85℃
	信噪比	72.4dB
	时钟频率(fc)	50kHz~16MHz
	ADC架构	SAR
	静态电流	1.2mA
