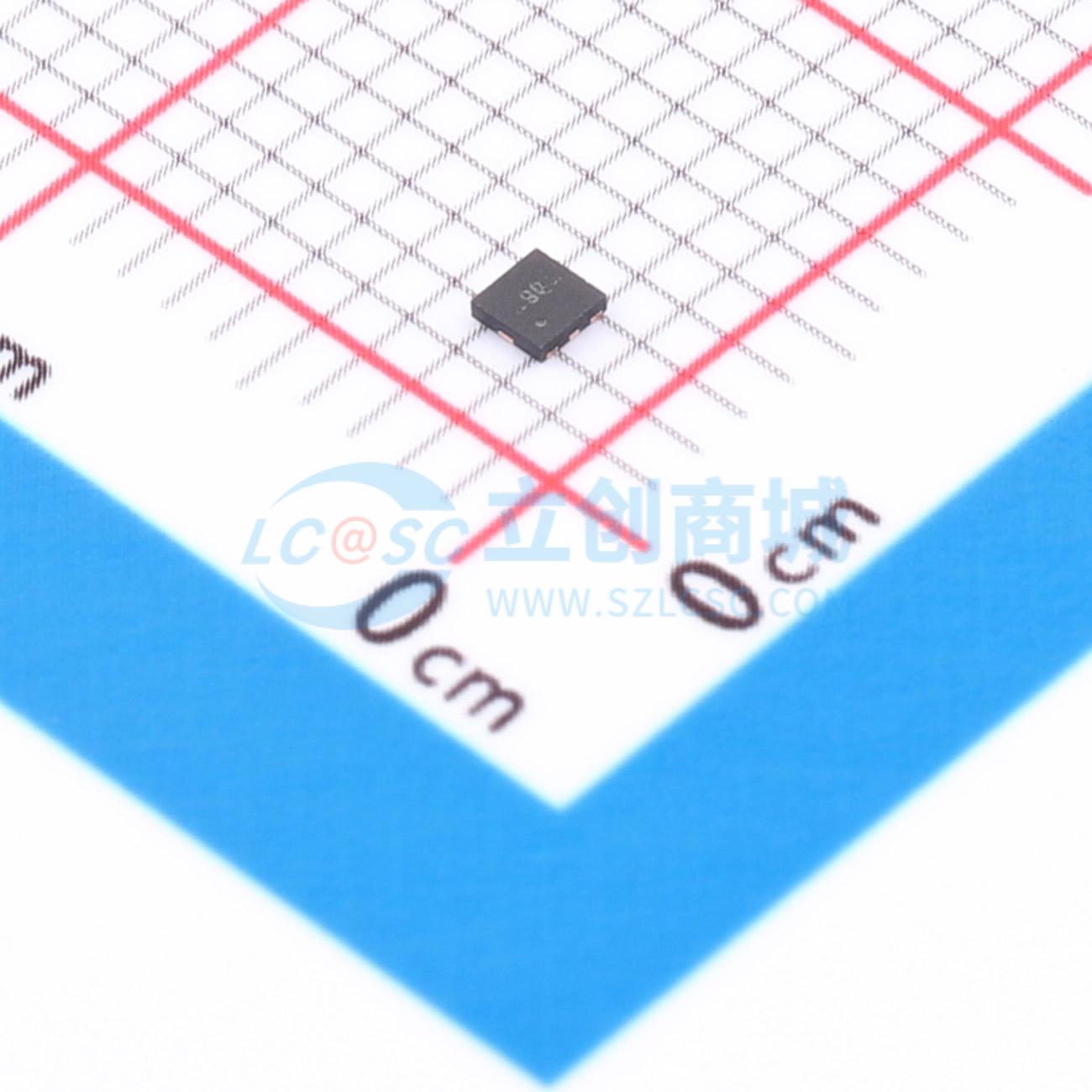

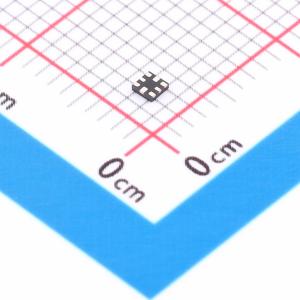

ADS7054IRUGR

14位，1MSPS，差分输入，小型低功耗SAR ADC

描述: ADS7054 14 位 1MSPS 差分输入小型低功耗 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7054IRUGR
商品编号: C2669878
商品封装: X2-QFN-8(1.5x1.5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADS7054 器件属于引脚对引脚兼容的高速低功耗、单通道逐次逼近型寄存器(SAR) 类型的模数转换器(ADC) 系列。该器件是一款14 位1 MSPS SAR ADC，支持±AVDD 范围内的全差分输入，AVDD 的范围为1.65V至3.6V。内部失调电压校准功能在整个AVDD 和工作温度范围内可保持优异的失调电压规格。该器件支持由CS 和SCLK 信号控制的兼容SPI 的串行接口。输入信号通过CS 下降沿进行采样，而SCLK用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V 至3.6V），可直接连接到各种主机控制器。ADS7054 的标称DVDD 范围（1.65V 至1.95V）符合JESD8-7A 标准。 ADS7054 采用8 引脚小型X2QFN 封装，可以在广泛的工业温度范围（-40°C 至+125°C）内正常工作。该器件体积小巧，功耗极低，非常适合需要高速高分辨率数据采集的空间受限型电池供电应用。

商品特性

1 MSPS 吞吐量
封装尺寸小：X2QFN-8 封装 (1.5mm×1.5mm)
全差动输入范围：±AVDD
宽工作电压范围：AVDD：1.65V 至3.6V；DVDD：1.65V 至3.6V（与AVDD 无关）
温度范围：-40°C 至+125°C
性能优异：14 位NMC DNL，±0.9 -LSB INL；79.5dB SINAD（2kHz 时）；76.2dB SINAD（200kHz 时）
低功耗：1.5mW（1 MSPS，3.3V AVDD 时）；170μW（100kSPS，3.3V AVDD 时）；45μW（100kSPS，1.8V AVDD 时）
集成失调电压校准与SPI 兼容的串行接口：24MHz
符合JESD8-7A 标准的数字I/O

应用领域

光学编码器
声纳接收器
探鱼器
I/Q 解调器
光线路卡和模块
热成像摄像机
超声波流量计
手持无线电

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	1MHz
	通道数	1
	工作电压	1.65V~3.6V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.9LSB
	工作温度	-40℃~+125℃
	信噪比	79.5dB
	时钟频率(fc)	24MHz
	ADC架构	SAR
	静态电流	20nA
