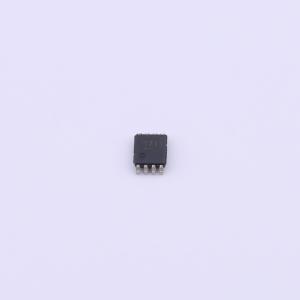

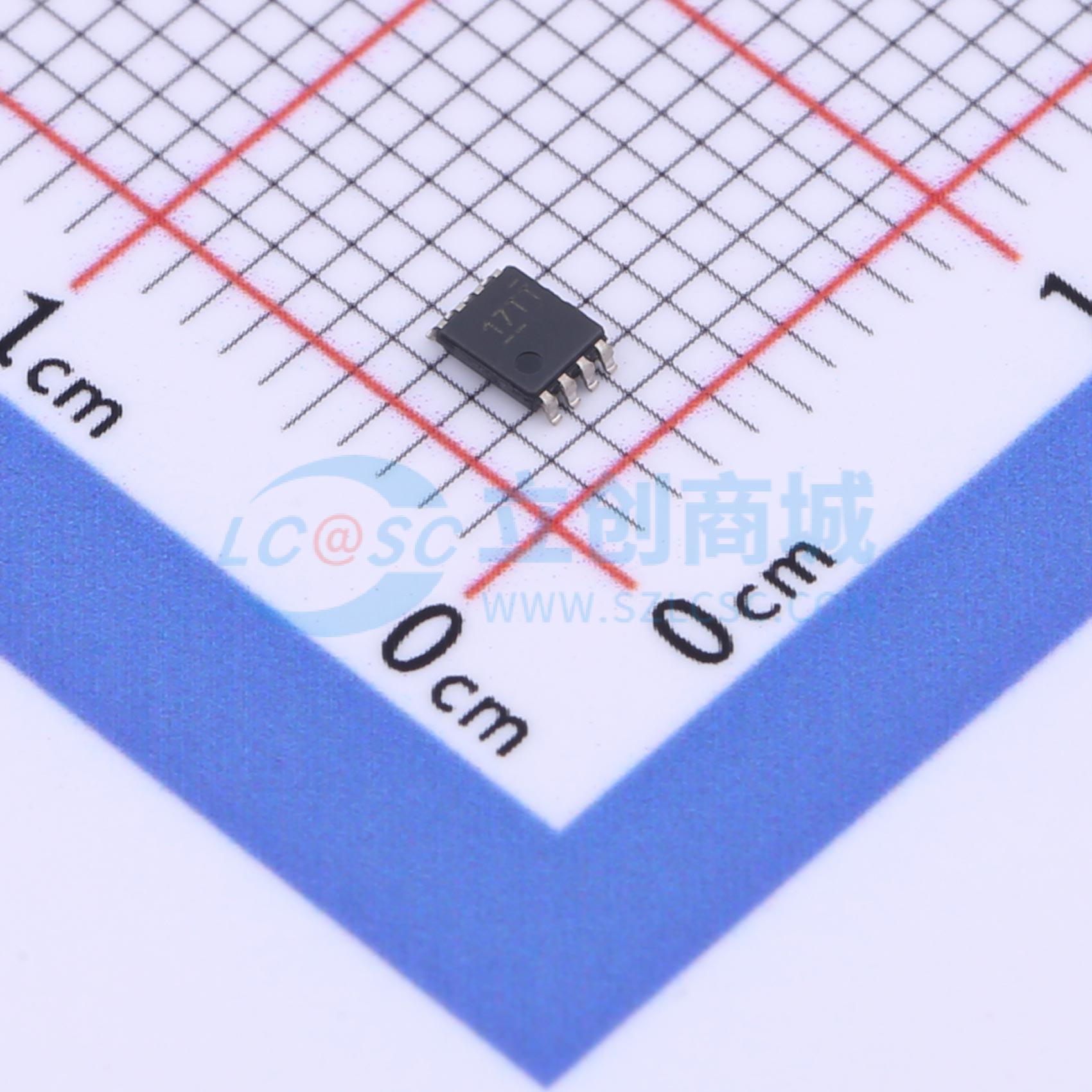

温馨提醒：图片仅供参考，商品以实物为准

ADS7029QDCURQ1

小型低功耗8位、2MSPS SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7029-Q1 超低功耗、超小型 8 位 2MSPS SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS7029QDCURQ1
商品编号: C2669867
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

ADS7029-Q1器件是一款符合汽车类Q100标准的8位、2MSPS模数转换器(ADC)。支持宽范围的模拟输入电压（2.35V至3.6V），包括一个基于电容器且内置采样保持电路的SAR ADC。串行外设接口(SPI)兼容串口由CS和SCLK信号控制，输入信号在CS下降沿进行采样，SCLK用于转换和串行数据输出。支持宽范围的数字电源（1.65V至3.6V），可直接连接到各类主机控制器。符合JESD8-7A标准的标称DVDD范围（1.65V至1.95V）。采用8引脚微型超薄小外形尺寸(VSSOP)封装，额定工作温度范围为 -40°C至 +125°C。采样速率较快，采用微型封装并具有低功耗特性，适用于空间受限的汽车类快速扫描标准的理想选择。

商品特性

适用于汽车电子应用，符合AEC-Q100标准：
- 器件温度1级： -40°C至125°C的环境运行温度范围
- 器件人体放电模型(HBM)静电放电(ESD)分类等级 ±2000V
- 器件带电器件模型(CDM)静电放电(ESD)分类等级 ±1000V
超低功耗：
- 2MSPS、AVDD为3V时的功耗为1.11mW（最大值）
- 1kSPS、AVDD为3V时的功耗低于1μW
微型封装：
- 8引脚超薄小外形尺寸(VSSOP)封装：2.30mm×2.00mm
吞吐量为2MSPS且零延迟，宽工作电压范围：
- AVDD：2.35V至3.6V
- DVDD：1.65V至3.6V（与AVDD无关）
- 温度范围： -40°C至 +125°C
性能优异：
- 8位分辨率且无丢码(NMC)
- ±0.2最低有效位(LSB)微分非线性(DNL)； ±0.25最低有效位(LSB)积分非线性(INL)
- 信噪比(SNR)为49dB（3V AVDD时）
- 总谐波失真(THD)为 -70dB（3V AVDD时）
单极输入范围：0V至AVDD
集成偏移校准
兼容SPI的串行接口：32MHz
符合JESD8-7A标准的数字I/O

应用领域

车用信息娱乐
车用传感器
液位传感器
超声波流量计
电机控制
便携式医疗设备

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	2MHz
	通道数	1
	工作电压	2.35V~3.6V；1.65V~3.6V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.25LSB
	工作温度	-40℃~+125℃
	信噪比	49dB
	时钟频率(fc)	16kHz~24MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	370uA
