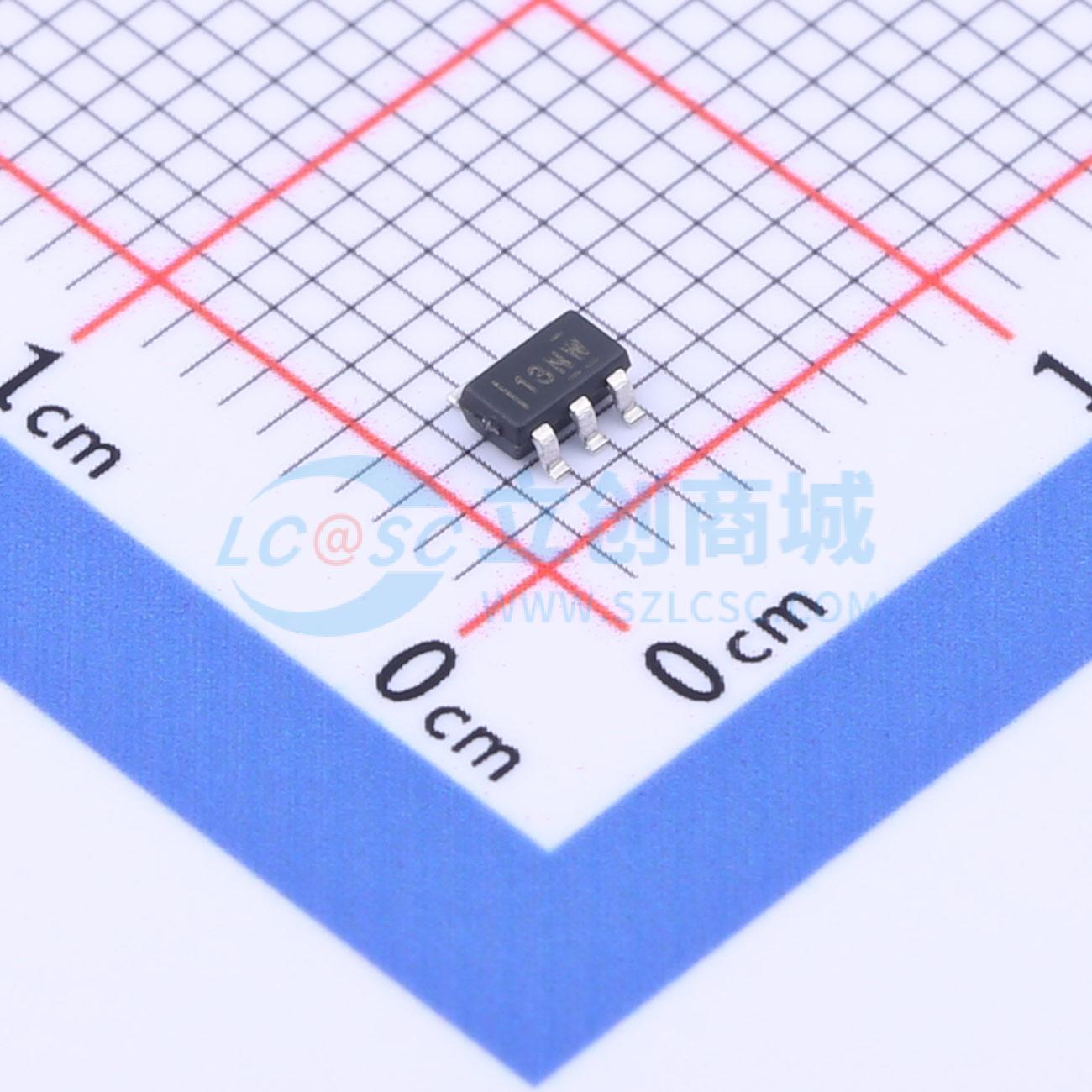

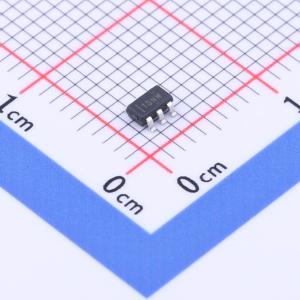

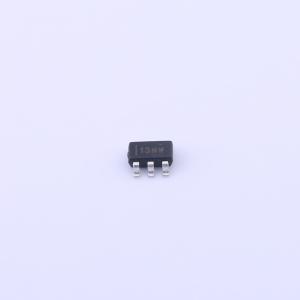

TPS22918TDBVRQ1

TPS22918-Q1是一款单通道负载开关，可对上升时间和快速输出放电进行配置。此器件包括一个N沟道金属氧化物半导体场效应晶体管(MOSFET)，可在1V至5.5V的输入电压范围内运行并可支持2A的最大持续电流。此开关由一个开关输入控制，能够直接连接低电压控制信号。 该器件的可配置上升时间可降低大容量负载电容所产生的浪涌电流，从而降低或消除电源压降。TPS22918-Q1具有一个可配置的快速输出放电(QOD)引脚，用于控制器件的下降时间，以便针对掉电或排序进行灵活设计。 TPS22918-Q1采用小型、带引线的SOT-23封装(DBV)，方便对焊接点进行外观检查。该器件在自然通风环境下的额定运行温度范围为 -40°C至 +105°C。

• 符合AEC-Q100标准
• 集成式单通道负载开关
• 符合汽车类应用的16通道AFE：器件温度等级2： -40°C至 +105°C的环境工作温度范围
• 提供功能安全
• 提供文档以帮助创建功能安全系统设计
• 输入电压范围：1V至5.5V
• 低导通电阻 (RON) – RON = 52mΩ （VIN = 5V时的典型值），RON = 53mΩ （VIN = 3.3V时的典型值）
• 2A最大持续开关电流
• 低静态电流
• 可配置快速输出放电(QOD)
• 通过CT引脚可配置上升时间
• 小型SOT23-6封装(DBV) 2.9mm×2.8mm，间距0.95mm，高1.45mm（带引线）

• 汽车电子产品
• 信息娱乐系统
• 仪表组
• ADAS（高级驾驶辅助系统）
