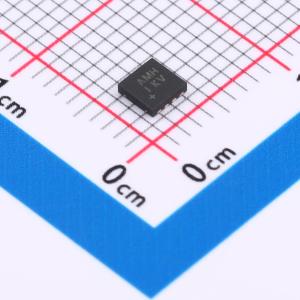

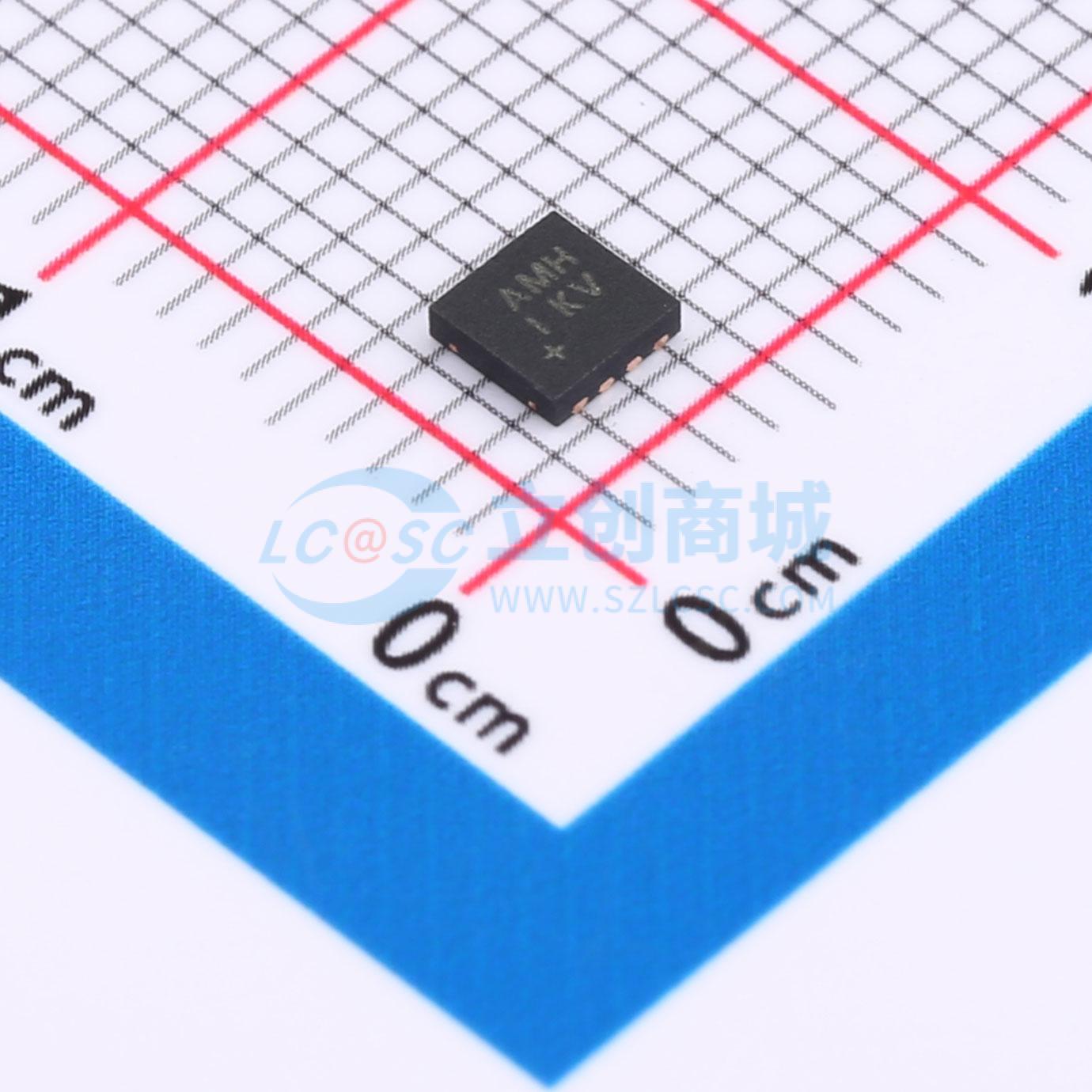

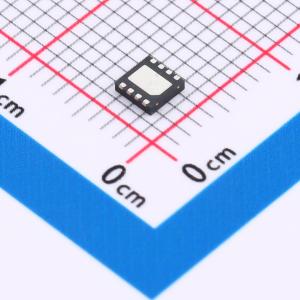

MAX8586ETA+T
1.2A USB开关，3mm x 3mm TDFN封装
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 单路1.2AUSB开关，3mmx3mmTDFN封装
- 商品型号
- MAX8586ETA+T
- 商品编号
- C2653776
- 商品封装
- TDFN-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.032333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 工作电压 | 2.75V~5.5V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 6uA |
商品概述
MAX8586单通道限流开关可控制高达1.2A的电流，为USB应用供电，并具有多种保护功能，包括热关断、内部限流和反向电流保护。热关断在长时间短路或过载情况下限制结温。内部限流电路通过使用外部电阻进行编程，以保护输入电源免受过载。MAX8586符合所有USB端口的IEC规格。
当输出经历超过20毫秒的短路时，该IC会锁存关闭，从而节省系统功耗。自动重启功能通过25mA的电流测试短路输出，以确定短路是否仍然存在。一旦移除短路，MAX8586将自动重启输出。一个开漏故障信号会通知系统内部电流限已达到。20毫秒的故障屏蔽功能允许电路忽略瞬时故障，如热插拔到电容负载时引起的故障。ENRESET输入可用于禁用自动重启功能。
MAX8586具有SEL输入，可编程设置ON为高电平有效或低电平有效。该IC采用节省空间的8引脚3mm x 3mm TDFN封装。
应用领域
- USB端口/集线器
- 台式机/笔记本电脑
- PDA和掌上电脑
- 底座站
