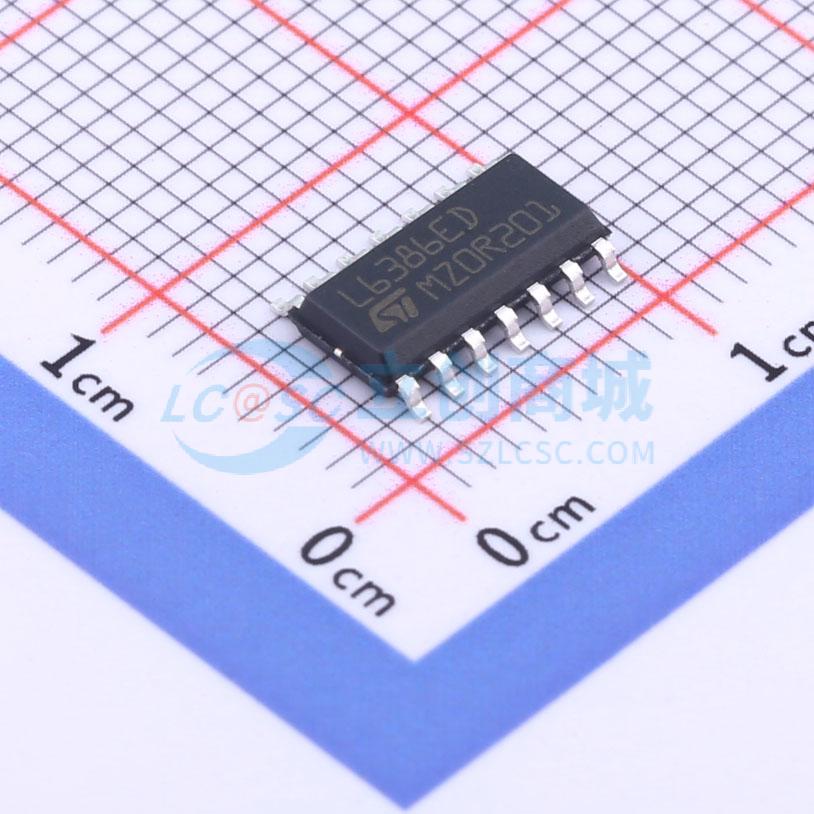

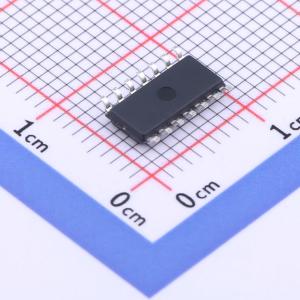

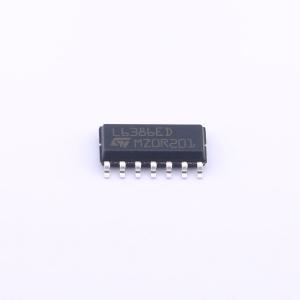

温馨提醒：图片仅供参考，商品以实物为准
L6386ED013TR
高压高端和低端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带嵌入式比较器和自举二极管的HV高低侧驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6386ED013TR
- 商品编号
- C2653797
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.326克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 400mA | |
| 工作电压 | 11.5V~17V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 30ns | |
| 传播延迟 tpLH | 110ns | |
| 传播延迟 tpHL | 110ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -45℃~+125℃ | |
| 静态电流(Iq) | 250uA |
应用领域
- 家用电器
- 感应加热
- 工业应用与驱动
- 电机驱动器
- 开关磁阻电机
- 直流、交流、永磁直流和永磁交流电机
- 非对称半桥拓扑
- 暖通空调
- 照明应用
- 工厂自动化
- 电源系统
