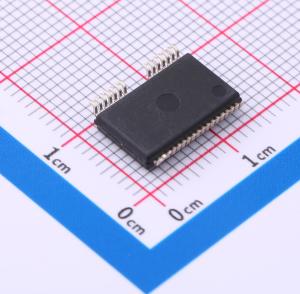

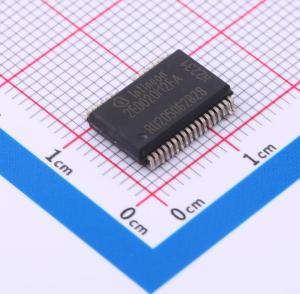

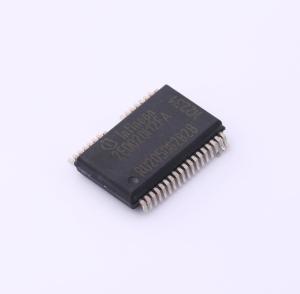

温馨提醒：图片仅供参考，商品以实物为准
2ED020I12FAXUMA2
双IGBT驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2ED020I12FA是一款采用PG-DSO - 36封装（32引脚）的电流隔离式双通道IGBT驱动器，可提供两个完全独立的驱动输出，典型电流能力为2A。所有逻辑引脚均与5V CMOS兼容，可直接连接到微控制器。电流隔离的数据传输通过集成的无芯变压器技术实现
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2ED020I12FAXUMA2
- 商品编号
- C2653822
- 商品封装
- DSO-36
- 包装方式
- 编带
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | - | |
| 负载类型 | IGBT | |
| 通道数 | 2 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 拉电流(IOH) | 2A | |
| 灌电流(IOL) | 2A | |
| 工作温度 | -40℃~+125℃ | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 50ns | |
| 传播延迟 tpLH | 170ns | |
| 传播延迟 tpHL | 165ns | |
| 输入高电平(VIH) | 3.5V~5.5V | |
| 输入低电平(VIL) | 0V~1.5V | |
| 静态电流(Iq) | 7mA | |
| CMTI(kV/us) | 50kV/us | |
| 驱动侧工作电压 | 13V~20V | |
| 功能特性 | 饱和故障检测；米勒钳位保护 |
商品概述
2ED020I12FA是一款采用PG-DSO-36封装（32引脚）的电流隔离式双通道IGBT驱动器，可提供两个完全独立的驱动器输出，典型电流能力为2A。 所有逻辑引脚均与5V CMOS兼容，可直接连接到微控制器。通过集成的无芯变压器技术实现电流隔离的数据传输。2ED020I12FA具备多项保护功能，如IGBT去饱和保护、有源米勒钳位和主动关断。
商品特性
- 适用于600V/1200V IGBT的双通道隔离式IGBT驱动器
- 2A轨到轨输出
- Vcesat检测、有源米勒钳位
- 无芯变压器隔离式驱动器
- 符合DIN EN 60747-5-2标准的基本绝缘
- 获得UL 1577标准认可的基本绝缘
- 集成保护功能
- 适用于高环境温度下运行
- 通过AEC认证
应用领域
- 混合动力汽车（HEV）和电动汽车（EV）的驱动逆变器
- 混合动力汽车（HEV）和电动汽车（EV）的辅助逆变器
- 高功率DC/DC逆变器
