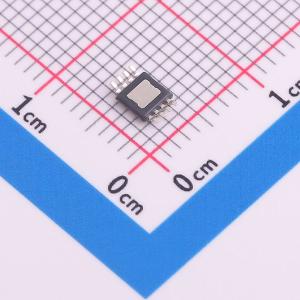

温馨提醒：图片仅供参考，商品以实物为准
TPS1H200AQDGNRQ1
单通道智能高侧开关
- 描述
- TPS1H200A-Q1 具有可调节电流限制的 40V、200mΩ、汽车类单通道智能高侧开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS1H200AQDGNRQ1
- 商品编号
- C2653785
- 商品封装
- EMSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.4V~40V | |
| 导通电阻 | 200mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
TPS1H200A-Q1 器件是受到全面保护的单通道高侧电源开关，具有集成式 200mΩ NMOS 功率 FET。 可调节电流限制可通过限制浪涌或过载电流来提高系统可靠性。高精度电流限制可增强过载保护，从而简化前沿电源设计。除了电流限制之外，其他可配置特性还能够在功能、成本和热耗散方面提供设计灵活性。 该器件支持对数字状态输出进行全面诊断。在开启和关闭状态下皆可进行开路负载检测。无论是否有 MCU，该器件都能正常工作。独立模式允许隔离型系统使用此器件。
The TPS1H200A-Q1 device is a smart high-side switch with an internal charge pump and single-channel integrated NMOS power FET. The adjustable current limit function improves the reliability of the whole system. Full diagnostic features enable intelligent control of the load. The external high-accuracy current limit sets the current limit value for the application. When overcurrent occurs, the device improves system reliability by clamping the inrush current effectively. The device saves system cost by reducing the size of PCB traces and connectors, and the capacity of the preceding power stage. The TPS1H200A-Q1 device allows three modes when a current limit occurs. Users can set the output to consistently hold the current, to immediately latch off, or to automatically retry through the configuration on the DELAY pin. The configurable behaviors during a current limit provide design flexibility. This includes functionality, cost, and thermal dissipation. This device supports full diagnostics with the digital status output. High-accuracy and low-threshold open-load detection enables real-time ON state monitoring. The device supports operation without an MCU (stand-alone mode) which allows the system to locally implement full functionality. The TPS1H200A-Q1 device is a smart high-side switch for a wide variety of resistive, inductive, and capacitive loads, including LEDs, bulbs, relays, solenoids, and submodules.
商品特性
- 符合汽车应用要求具有符合 AEC-Q100 标准的下列特性：
- 器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
- 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
- 器件 CDM ESD 分类等级 C4B
- 单通道 200mΩ 智能高侧开关宽工作电压：3.4 V 至 40 V
- 低于 500nA 的超低待机电流
- 可调节电流限制（利用外部电阻器）
- ≥500mA 时为 ±15%
- ≥1.5A 时为 ±10%
- 可配置电流限制后的行为：
- “保持”模式
- “闭锁”模式（具有可调节的延迟时间）
- “自动重试”模式
- 支持独立操作（无需 MCU）
- 保护：
- 接地短路和过载保护
- 热关断和热振荡
- 用于电感负载的负电压钳位
- 接地失效保护和失电保护
- 诊断：
- 过载和接地短路检测
- 开路负载和电池短路检测（开启或关闭状态下）
- 热关断和热振荡
应用领域
- 车身照明
- 信息娱乐系统
- 高级驾驶辅助系统 (ADAS)
- 单通道高侧子模块开关
- 一般阻性、感性和容性负载
