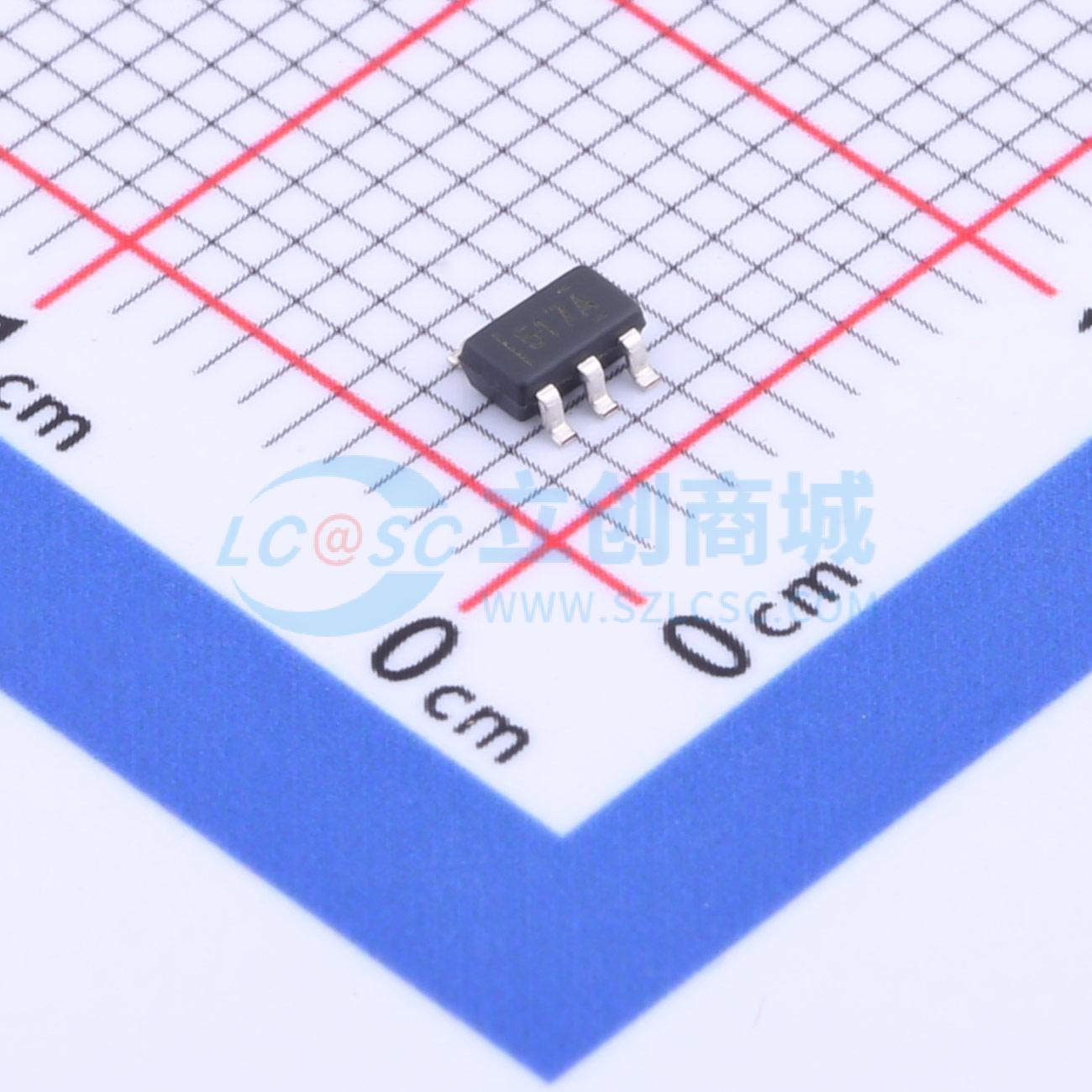

温馨提醒：图片仅供参考，商品以实物为准

UCC27517ADBVR

单通道高速低侧栅极驱动器，具有负输入电压能力

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC27517A 单通道、高速、低侧栅极驱动器器件能够有效地驱动金属氧化物半导体场效应晶体管(MOSFET) 和绝缘栅双极型晶体管(IGBT) 电源开关。通过使用本身能够大大减少击穿电流的设计，UCC27517A 能够拉、灌高、峰值电流脉冲进入到电容负载，此电容负载提供了轨到轨驱动能力以及极小传播延迟（典型值为13ns）。 UCC27517A 器件能够处理输入上的–5V 电压。
品牌名称: TI(德州仪器)
商品型号: UCC27517ADBVR
商品编号: C2653784
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

UCC27517A 单通道、高速、低侧栅极驱动器器件能够有效地驱动金属氧化物半导体场效应晶体管(MOSFET) 和绝缘栅双极型晶体管(IGBT) 电源开关。通过使用本身能够大大减少击穿电流的设计，UCC27517A 能够拉、灌高、峰值电流脉冲进入到电容负载，此电容负载提供了轨到轨驱动能力以及极小传播延迟（典型值为13ns）。 UCC27517A 器件能够处理输入上的–5V 电压。 UCC27517A 在VDD = 12V 时提供4A 拉电流和4A灌电流（对称驱动）峰值驱动电流功能。 UCC27517A 设计在4.5V 至18V 的宽VDD 范围以及 -40℃ 到140℃ 的宽温度范围内运行。VDD 引脚上的内部欠压闭锁(UVLO) 电路保持VDD 运行范围之外的输出低电平。能够运行在诸如5V 电压以下的低电压电平上，连同同类产品中最佳的开关特性，使得此器件非常适合于驱动诸如GaN 功率半导体器件等新上市宽带隙电源开关器件。 UCC27517A 特有一个双输入设计，此设计提供了使用同一器件实现反相（IN- 引脚）和非反相（IN+ 引脚）配置的灵活性。IN+ 引脚和IN- 引脚中的任何一个都可用于控制此驱动器输出的状态。未使用的输入引脚可被用于启用和禁用功能。出于保护目的，输入引脚上带有内部上拉和下拉电阻，可在输入引脚处于悬空状态时确保输出被保持在低电平。因此，未使用的输入引脚不能保持在悬空状态，而需要被适当的偏置以确保驱动器输出被使能以用于正常运行。 UCC27517A 器件的输入引脚阈值是基于与TTL 和COMS 兼容的低电压逻辑电路的，此逻辑电路是固定的且与VDD 电源电压无关。高低阈值间的宽滞后提供了出色的抗扰度。

商品特性

低成本栅极驱动器器件，NPN 和PNP 分立解决方案的出色替代产品
4A 峰值拉电流和灌电流对称驱动
在输入上能够处理负电压(-5V)
快速传播延迟（典型值13ns）
快速上升和下降时间（典型值9ns 和7ns）
4.5V 至18V 单电源VDD
欠压闭锁(UVLO) 期间输出保持低电平（以确保加电和断电时的无毛刺脉冲运行）
TTL 和CMOS 兼容逻辑阈值（与电源电压无关）
针对高抗扰度的滞后逻辑阈值
双输入设计（选择一个反相（IN- 引脚）或者同相（IN+ 引脚）驱动器配置）
未使用的输入引脚可被用于启用或者禁用功能
当输入引脚悬空时输出保持在低电平
输入引脚绝对最大电压电平不受VDD 引脚偏置电源电压的限制
-40℃ 至 +140℃ 的运行温度范围
5 引脚DBV (SOT-23) 封装选项

应用领域

开关模式电源
直流到直流转换器
针对数字电源控制器的伴随栅极驱动器器件
太阳能、电机控制、不间断电源(UPS)
用于新上市的宽带隙电源器件（例如GaN）的栅极驱动器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	IGBT；MOSFET
	驱动通道数	1
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~18V
	上升时间(tr)	8ns

	属性	参数值
	下降时间(tf)	7ns
	传播延迟 tpLH	13ns
	传播延迟 tpHL	13ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+140℃
	输入高电平(VIH)	2.2V~2.4V
	输入低电平(VIL)	1V~1.2V
