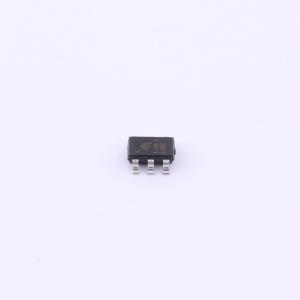

TPS22929DDBVT

具有受控接通功能的超小型低导通电阻负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22929D 具有输出放电功能的 5.5V、1.8A、115mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22929DDBVT
商品编号: C2653763
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.21克(g)

商品参数

商品概述

TPS22929D是一款具有受控接通功能的小型、超低rON负载开关。此器件包括一个P沟道金属氧化物半导体场效应晶体管(MOSFET)，可在1.4V至5.5V的输入电压范围内运行。此开关由一个开/关输入(ON)控制，此输入能够与低电压控制信号直接相连。 TPS22929D为高电平有效。 TPS22929D包含一个150Ω片上负载电阻器，用于在此开关被关闭时进行快速输出放电。此器件的上升时间受到内部控制以避免浪涌电流。在出现反向电压时，TPS22929D器件通过闭锁电源开关来提供断路器功能。当输出电压(V OUT)被驱动至高于输入(V IN)时，内部反向电压比较器会关闭此电源开关以快速（典型值为10μs）阻止流向此开关输入一侧的电流。反向电流一直有效，甚至当电源开关关闭的时候也是如此。此外，如果此输入电压过低，欠压闭锁(UVLO)保护会将此开关关闭。 TPS22929D采用节省空间的小型6引脚SOT23封装，自然通风条件下的额定工作温度范围为 -40°C至85°C。

商品特性

集成单负载开关
小型SOT23 - 6封装
输入电压范围：1.4V至5.5V
低导通电阻
1.8A连续开关电流(25°C)
低阈值控制输入
受控转换率
欠压闭锁
快速输出放电
反向电流保护

应用领域

便携式工业设备
便携式医疗设备
便携式媒体播放器
销售点终端
全球卫星定位(GPS)设备
数码摄像机
便携式仪表
智能电话

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1.8A

	属性	参数值
	工作电压	1.4V~5.5V
	导通电阻	115mΩ
	工作温度	-40℃~+85℃
	特性	欠压保护(UVP)
