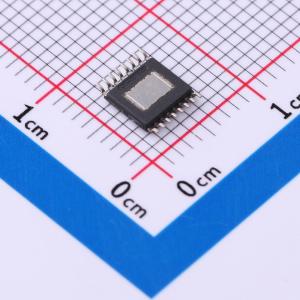

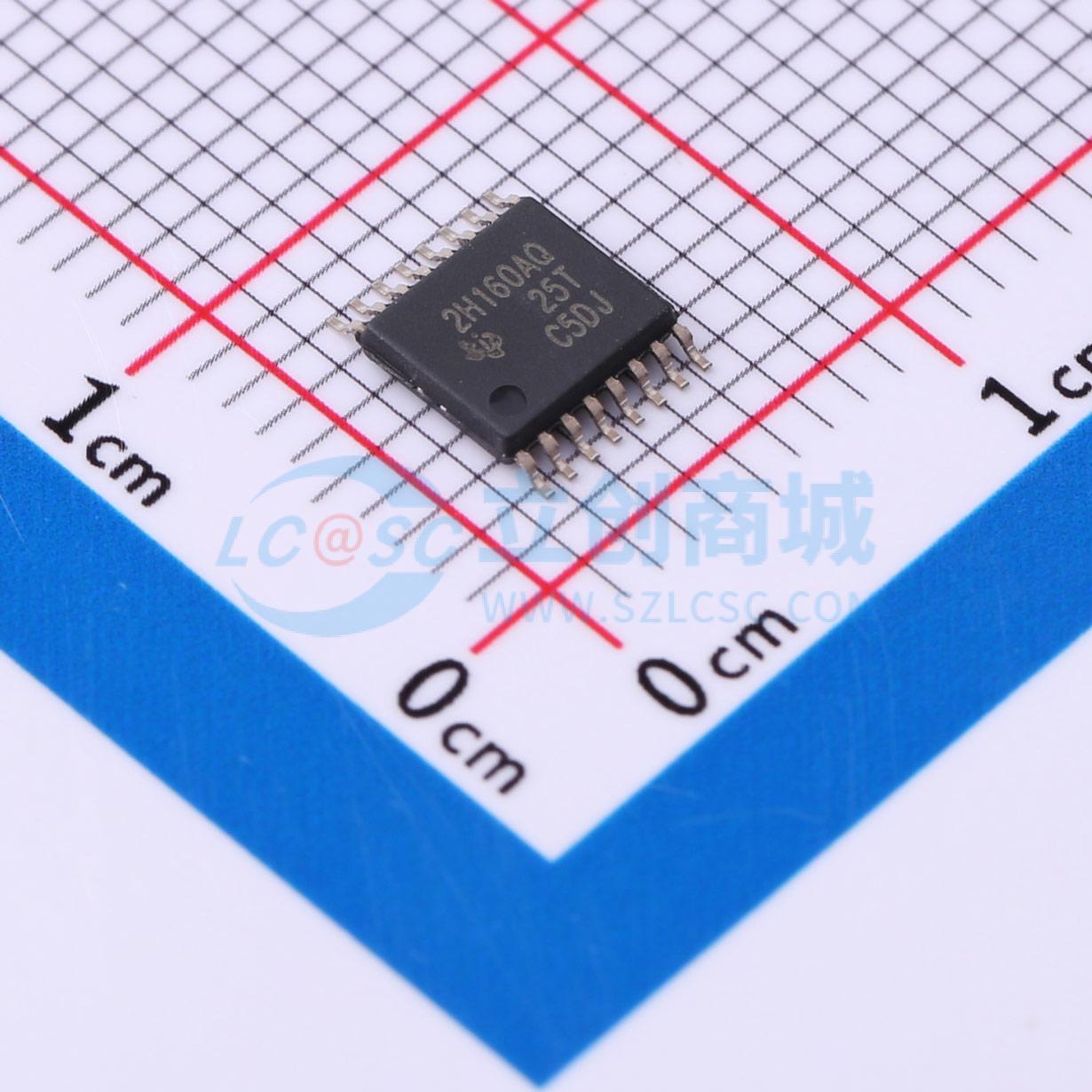

温馨提醒：图片仅供参考，商品以实物为准

TPS2H160AQPWPRQ1

40V 160mΩ 双通道智能高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2H160-Q1 具有可调节电流限制的 40V、160mΩ、2 通道汽车类智能高侧开关
品牌名称: TI(德州仪器)
商品型号: TPS2H160AQPWPRQ1
商品编号: C2653774
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

	属性	参数值
	工作电压	3.4V~40V
	导通电阻	160mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

TPS2H160-Q1 系列是一款集成160mΩ N 沟道金属氧化物半导体(NMOS) 功率场效应晶体管(FET) 的双通道智能高侧开关，配备全方位保护功能。该器件具有丰富的诊断功能和高精度电流感测功能，可对负载进行智能控制。该器件可从外部调节电流限值以限制浪涌或过载电流，从而提升整个系统的可靠性。

商品特性

符合汽车类应用要求，具有符合AEC-Q100 标准的下列特性：
- 器件温度等级1： -40°C 至 125°C 的环境工作温度范围
- 器件HBM ESD 分类等级H2
- 器件CDM ESD 分类等级C4B
提供文档以帮助创建功能安全系统设计
具有丰富诊断功能的双通道 160mΩ 智能高侧开关
- 版本A：开漏状态输出
- 版本B：电流感应模拟输出
宽工作电压范围：3.4V 至40V
超低待机电流： <500nA
高精度电流感测：
- 25mA 负载下为 ±17%
- 可使用外部电阻调节电流限值，>500mA 的负载条件下为 ±15%
保护：
- 通过（内部或外部）电流限制实现接地短路保护
- 具有锁闭选项的热关断以及热调节
- 感性负载负电压钳位，已优化转换率
- 失地保护和失电保护
诊断：
- 过流和接地短路检测
- 负载开路和电池短路检测
- 用于实现快速中断的全局故障
16 引脚耐热增强型PWP 封装

应用领域

双通道LED 驱动器，灯泡驱动器
适用于子模块的双通道高侧开关
双通道高侧继电器，螺线管驱动器

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	1A
