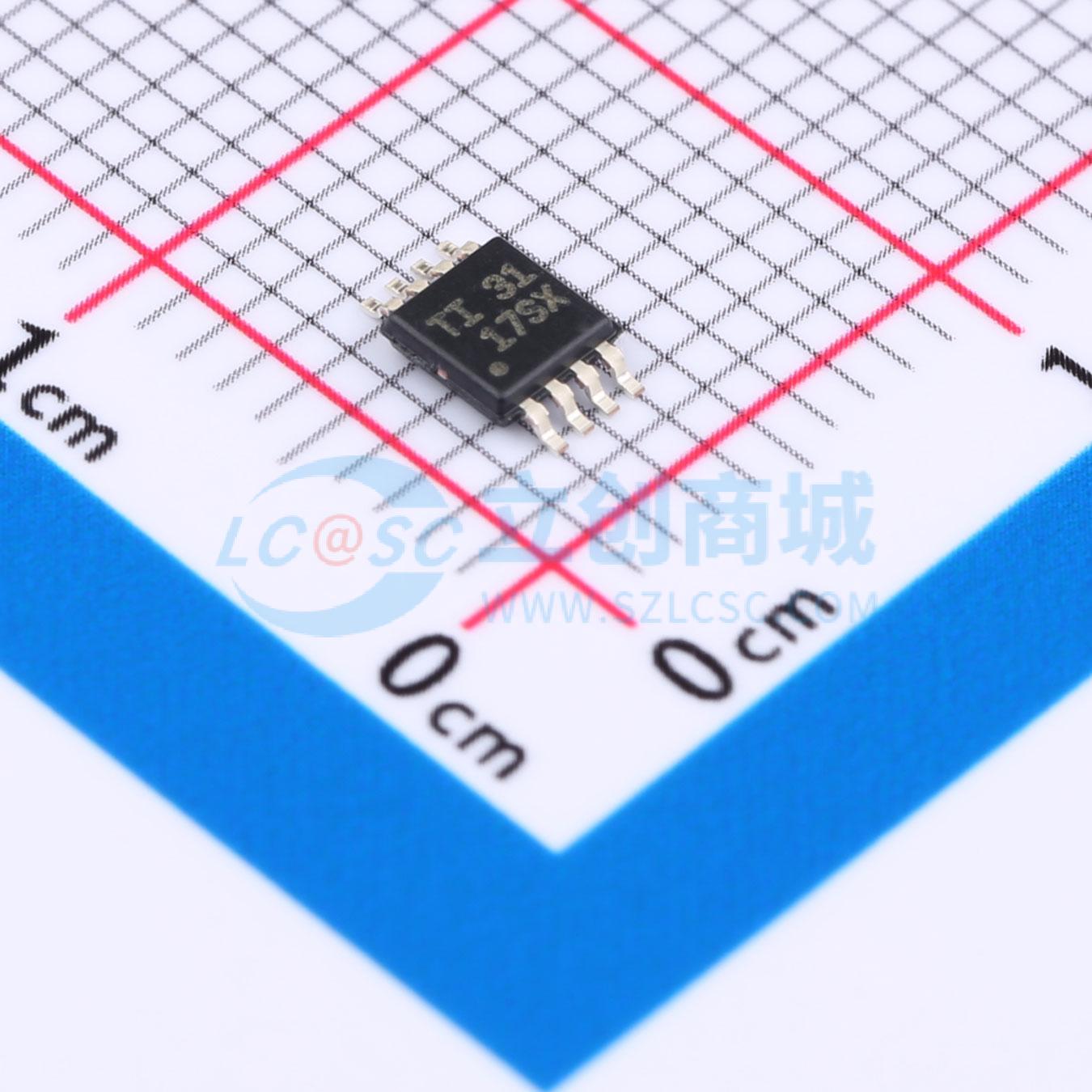

温馨提醒：图片仅供参考，商品以实物为准

TPS1H000AQDGNRQ1

40V、1Q单通道智能高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS1H000-Q1 具有可调节电流限制的 40V、1Ω、汽车类单通道智能高侧开关
品牌名称: TI(德州仪器)
商品型号: TPS1H000AQDGNRQ1
商品编号: C2653764
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TPS1H000-Q1 器件是受到全面保护的单通道高侧电源开关，具有集成式1000mΩ NMOS功率FET。可调节电流限制可通过限制浪涌或过载电流来提高系统可靠性。高精度电流限制可增强过载保护，从而简化前沿电源设计。除电流限制以外的其他可配置特性能够在功能、成本和热耗散方面提供相应的设计灵活性。该器件支持对数字状态输出进行全面诊断。在开启和关闭状态下皆可进行开路负载检测。无论是否具有MCU，该器件都能正常运行。“独立”模式支持在隔离型系统中使用此器件。

商品特性

符合汽车应用，具有符合AEC - Q100标准的下列结果：
- 器件温度1级： - 40°C至125°C的环境运行温度范围
- 器件人体放电模型(HBM)静电防护(ESD)分类等级H2
- 器件CDM ESD分类等级C4B
单通道1000mΩ智能高侧开关
宽工作电压：3.4V - 40V
低待机电流：< 500nA
可调节电流限制（利用外部电阻器）
- ≥ 50mA时：±15%
- ≥ 300mA时：±10%
可配置电流限制后的行为：
- “保持”模式
- “闭锁”模式（具有可调节的延迟时间）
- “自动重试”模式
支持独立操作（无需MCU）
保护：
- GND短路和过载
- 热关断和热振荡
- 用于电感负载的负电压钳位
- GND损耗和电池损耗
诊断:
- 过载和GND短路检测
- 开路负载和电池短路检测（开启或关闭状态下）
- 热关断和热振荡

应用领域

单通道LED驱动器
单通道高侧中继驱动器
车身照明
高级驾驶员辅助系统(ADAS)传感器
一般电阻、电感和电容负载

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	1.8A

	属性	参数值
	工作电压	3.4V~40V
	导通电阻	1Ω
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)
