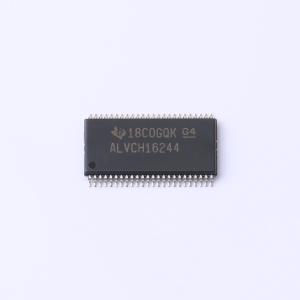

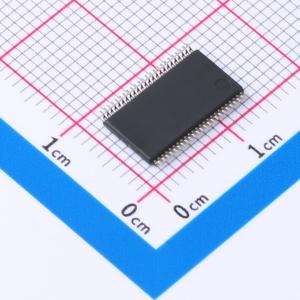

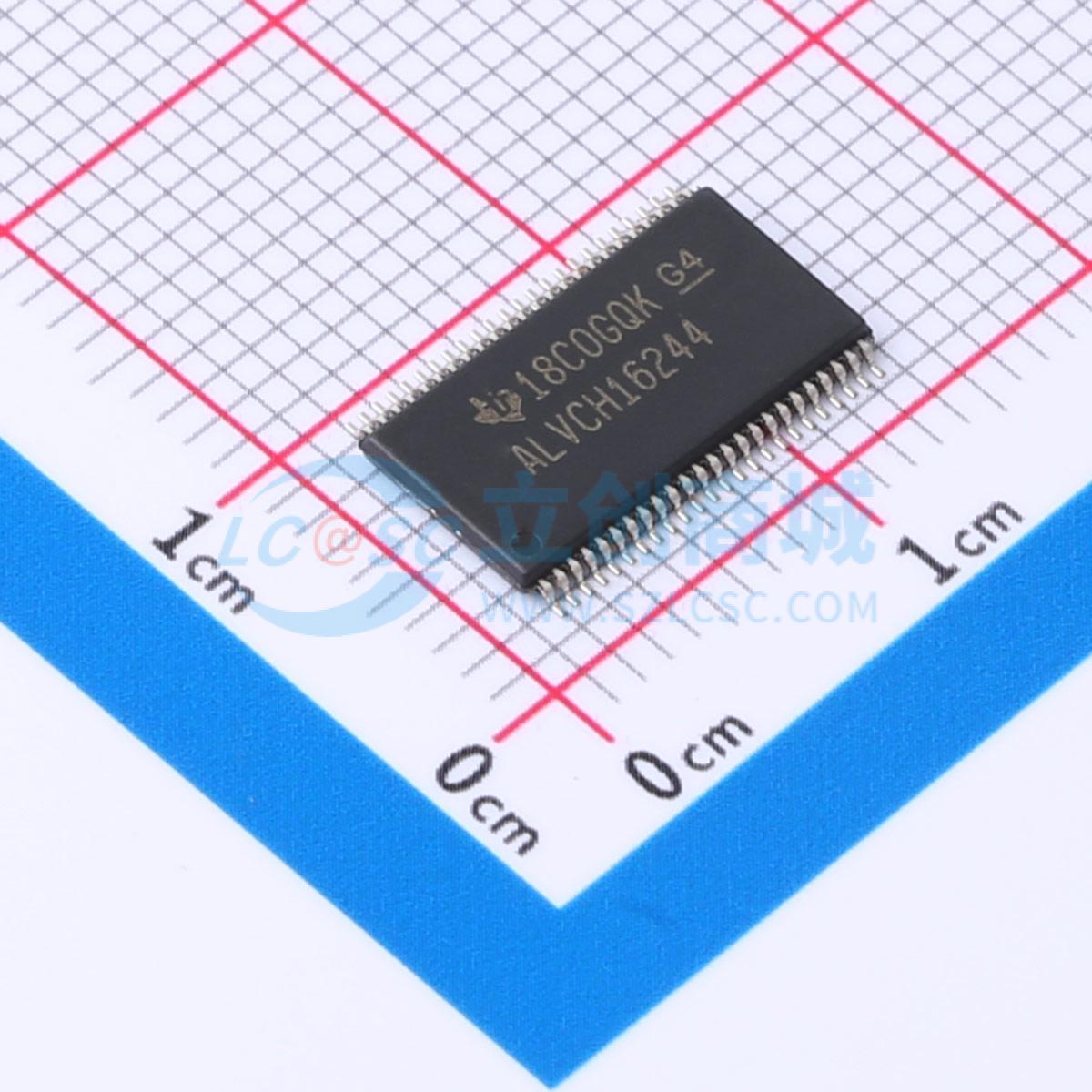

SN74ALVCH16244DGGR

16位缓冲器/驱动器，带三态输出，内置总线保持电路

描述: SN74ALVCH16244 具有总线保持和三态输出的 16 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH16244DGGR
商品编号: C2652115
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

这是一款16位缓冲器/驱动器，设计用于VCC为1.65V至3.6V的工作场景。SN74ALVCH16244专为提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能和密度设计。该器件可用作四个4位缓冲器、两个8位缓冲器，或一个16位缓冲器，提供同相输出，以及对称的低电平有效输出使能(OE)输入。为确保在上电或掉电期间保持高阻态，OE应通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议搭配总线保持电路使用上拉或下拉电阻。

商品特性

属于Texas Instruments Widebus™ 家族成员
支持1.65 V至3.6 V工作电压
3.3 V下最大tpd为3 ns
3.3 V下输出驱动为±24 mA
数据输入带有总线保持功能，无需外部上拉/下拉电阻
闩锁性能超过JESD 17标准的250 mA要求
ESD保护性能超过JESD 22标准
满足2000 V人体模型(A114-A)要求
满足200 V机器模型(A115-A)要求

应用领域

三态存储器地址驱动
时钟驱动
面向总线的接收器
面向总线的发送器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	16
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ALVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	3ns@3.3V
	功能特性	输出使能；总线保持
