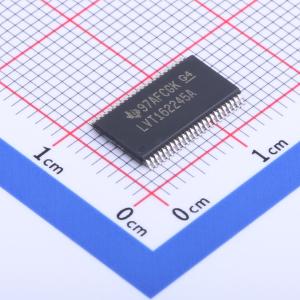

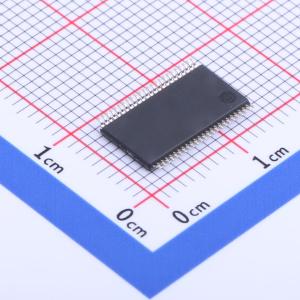

温馨提醒：图片仅供参考，商品以实物为准

SN74LVT162245ADGGR

3.3V ABT 三态输出，16位总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVT162245A 具有三态输出的 3.3V ABT 16 位总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVT162245ADGGR
商品编号: C2652123
商品封装: TSSOP-48-6.2mm
包装方式: 编带
商品毛重: 0.466克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA；12mA
	拉电流(IOH)	12mA；32mA
	系列	74LVT
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；电平转换

商品概述

LVT162245A器件是16位双八进制同相三态收发器，设计用于3.3V低电压Vcc工作，具备向5V系统环境提供TTL接口的能力，专为两条数据总线之间的异步通信设计。方向控制输入和输出使能输入可激活B端口输出、A端口输出或将两个输出端口置于高阻抗模式，B端口输出激活时将数据从A总线传输至B总线，A端口输出激活时将数据从B总线传输至A总线。A、B两个端口的输入电路始终处于激活状态，必须施加高电平或低电平逻辑，避免产生额外的电源电流。A端口输出最高可源出或吸入12mA电流，内置等效22Ω串联电阻，可减少过冲和下冲。当Vcc处于0V~1.5V之间时，器件在上电或掉电过程中保持高阻抗状态。器件通过Ioff和上电三态功能实现热插入应用的适配，Ioff电路可禁用输出，防止器件掉电时产生破坏性回流电流，上电三态电路可在上电和掉电过程中将输出置于高阻抗状态，避免驱动冲突。

商品特性

A端口输出内置等效22Ω串联电阻，无需外接电阻
支持混合模式信号操作，可在3.3V Vcc条件下支持5V输入输出电压
支持最低2.7V的非稳压电池工作
典型条件下，Vcc=3.3V、环境温度25℃时，输出接地反弹V_OLP低于0.8V
Ioff和上电三态功能支持热插入
分布式Vcc和接地引脚可降低高速开关噪声
直通架构可优化PCB布局
闩锁性能超过100mA，符合JESD 78 II类标准
静电放电防护符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
Vcc处于0V~1.5V时，器件上下电过程保持高阻抗状态

应用领域

两条数据总线之间的异步通信
热插入应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	8
	通道类型	双向
