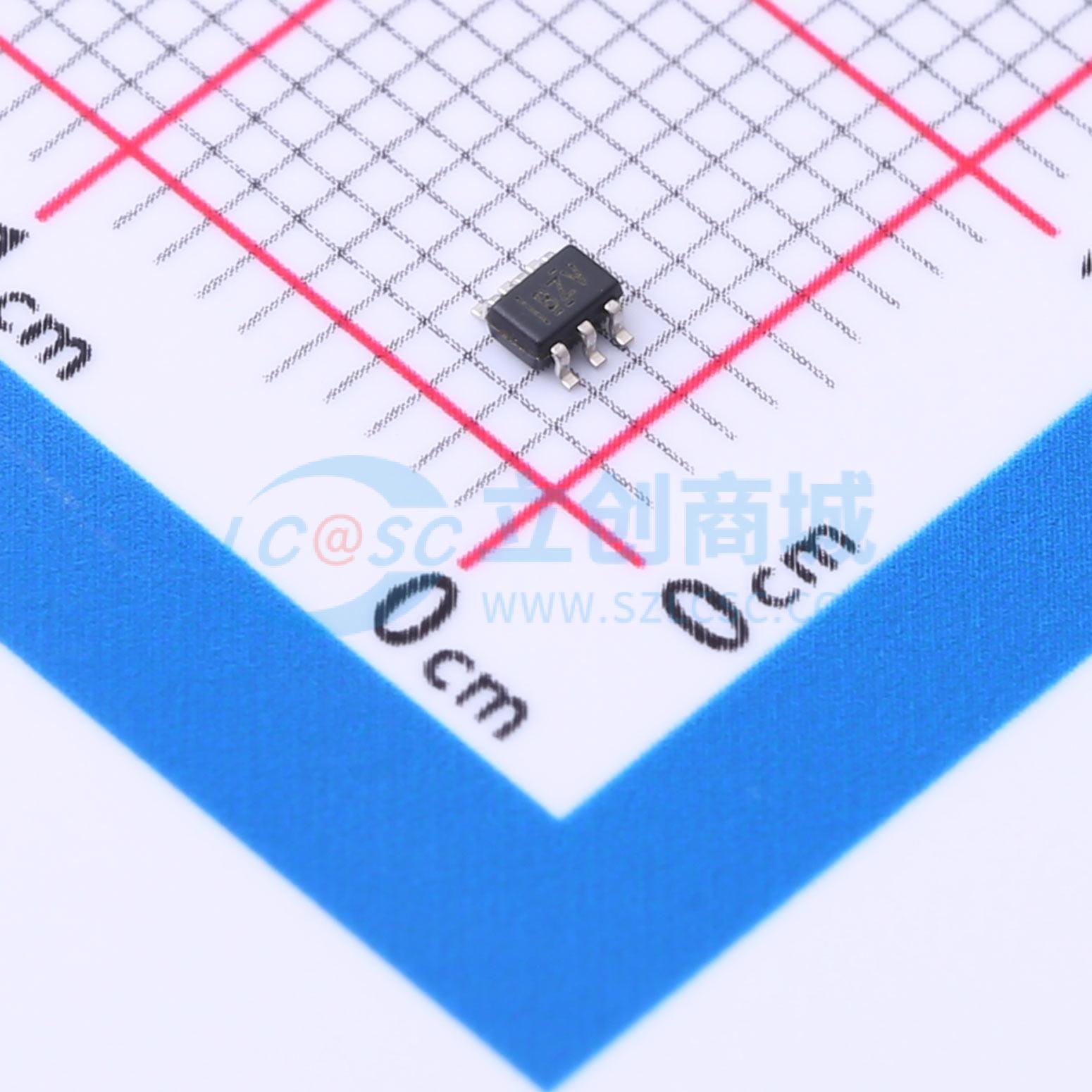

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G17MDCKREP

双施密特触发器缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC2G17-EP 具有施密特触发输入的增强型产品 2 通道、1.65V 至 5.5V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVC2G17MDCKREP
商品编号: C2652119
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

这是一款双施密特触发缓冲器，型号为SN74LVC2G17，工作Vcc范围为1.65V~5.5V，有DCK封装可选，内部包含两个缓冲器，执行布尔函数Y=A，可作为两个独立缓冲器工作；由于施密特作用，对于正向信号和负向信号可拥有不同的输入阈值电平。器件完全支持部分掉电应用，Ioff关断电路会禁用输出，可防止器件掉电时产生破坏性回流电流。

商品特性

采用受控基线设计
提供增强型缩减制造源DMS支持
提供增强型产品变更通知服务
支持客户特定配置控制及重大变更审批
元件符合JEDEC及行业标准认证，可保证宽温度范围下的可靠运行
DCK封装实际顶面标识带有额外字符，用于标识组装测试站点，引脚1标识区分焊锡成分，1对应锡铅，实心点对应无铅
支持5V Vcc工作
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为5.4ns
低功耗，最大电源电流Icc为10μA
3.3V条件下输出驱动能力为±24mA
Vcc=3.3V，环境温度TA=25℃时，典型输出接地反弹VOLP小于0.8V
Vcc=3.3V，环境温度TA=25℃时，典型输出VOH下冲大于2V
支持部分掉电模式运行
闭锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准
可承受2000V人体模型静电放电，1000V带电器件模型静电放电

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	1.65V~5.5V
	元件数	2
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-55℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	5.4ns@3.3V,50pF
	功能特性	掉电隔离
