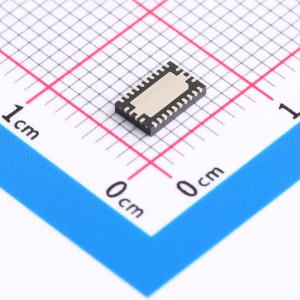

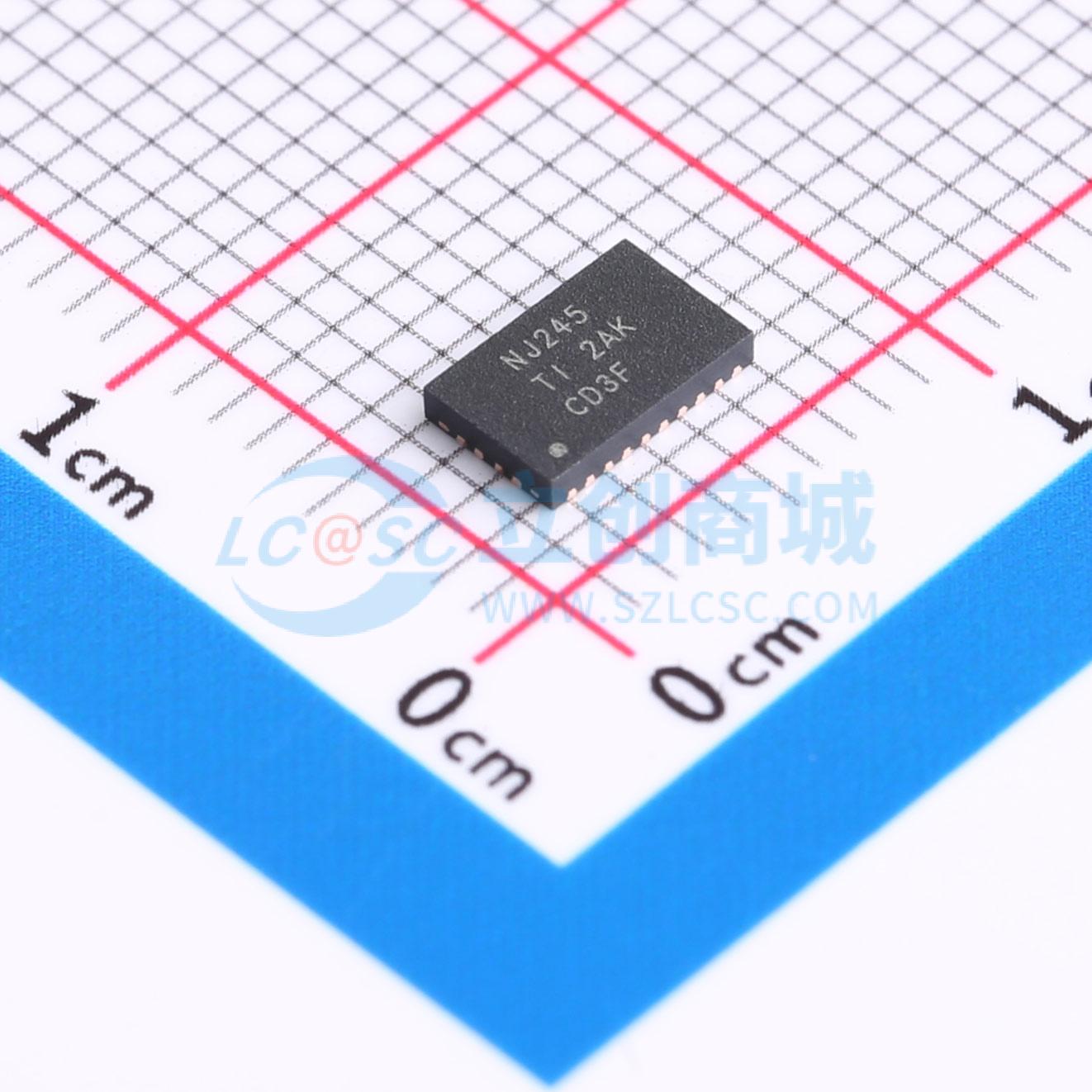

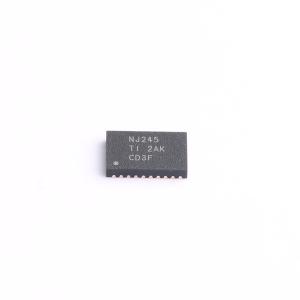

SN74LVCH8T245RHLR

8位双电源总线收发器，具有可配置电平转换、电压转换和三态输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVCH8T245 具有可配置电压转换和三态输出的 8 位双电源总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LVCH8T245RHLR
商品编号: C2652116
商品封装: VQFN-24-EP(3.5x5.5)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

SN74LVCH8T245是一款采用两个独立可配置电源轨的8位同相总线收发器。A端口设计用于跟踪VCCA，该端口可接受1.65V至5.5V范围内的任何电源电压。B端口设计用于跟踪VCCB，该端口也可接受1.65V至5.5V范围内的任何电源电压。这样可实现在1.8V、2.5V、3.3V和5.5V电压节点之间进行通用低压双向转换。 SN74LVCH8T245旨在实现两条数据总线间的异步通信。方向控制(DIR)输入和输出使能(OE)输入的逻辑电平会激活B端口输出或A端口输出，或者将两个输出端口都置于高阻抗状态。当B端口输出被激活时，此器件将数据从A总线发送到B总线，而当A端口输出被激活时，此器件将数据从B总线发送到A总线。A端口和B端口上的输入电路始终处于运行状态。有源总线保持电路会将未使用或未驱动的输入保持在有效逻辑状态。不建议在总线保持电路上使用上拉或下拉电阻器。该器件完全符合使用Ioff的部分断电应用的规范要求。Ioff电路禁用输出，从而可防止破坏性电流从该器件回流。VCC隔离特性可确保VCCA或VCCB接地时，输出都处于高阻抗状态。为了确保加电或断电期间呈高阻态，OE应通过一个上拉电阻器被连接至VCCA；该电阻器的最小值由驱动器的电流吸入能力来决定。 SN74LVCH8T245旨在使控制引脚（DIR和OE）以VCCA为基准。

商品特性

控制输入（DIR和OE） VIH 和 VIL 电平以VCCA为基准
总线保持数据输入消除了对外部上拉或下拉电阻器的需求
VCC 隔离
完全可配置的双轨设计
Ioff 支持局部断电模式运行
门锁性能超过100mA，符合JESD78II类规范的要求
ESD保护性能超过JESD22规范要求

应用领域

个人电子产品
工业
企业
电信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	30uA
