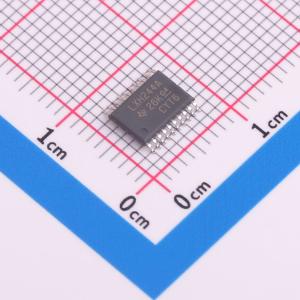

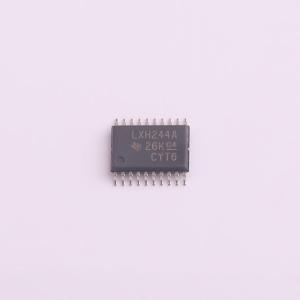

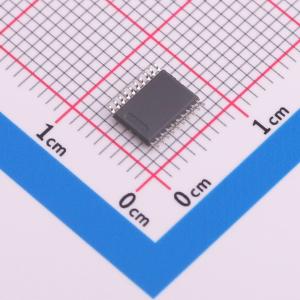

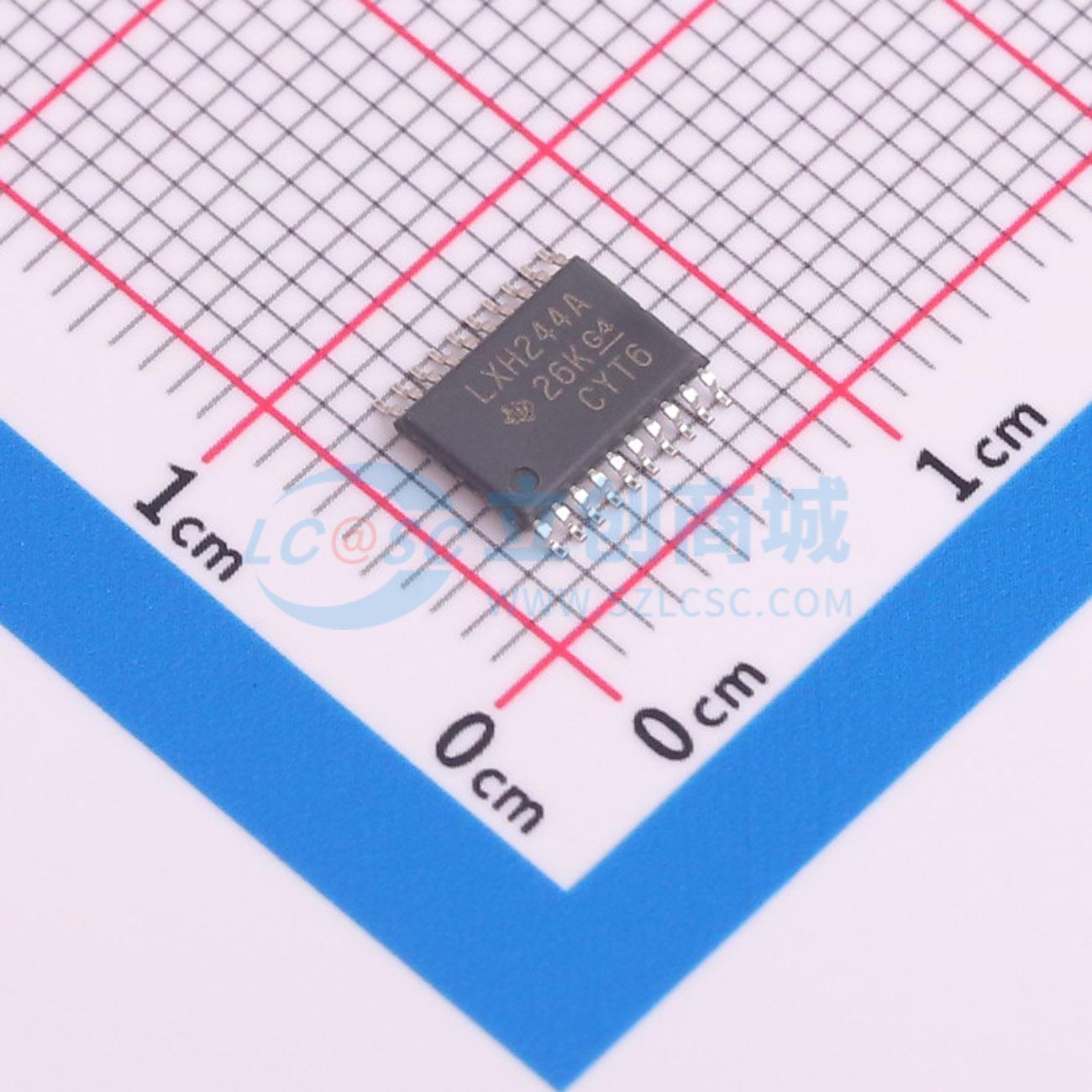

SN74LVTH244APWR

3.3V AB类，三态输出，八路缓冲器/驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTH244A 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的 8 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTH244APWR
商品编号: C2652118
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTH
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	2.3ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；总线保持

商品概述

这是八进制缓冲器和线路驱动器，包含SN54LVTH244A、SN74LVTH244A两个系列，提供J、W、DB、DW、NS、PW、RGY、FK、GQN、ZQN多种封装可选；专门针对低电压3.3V Vcc工作设计，同时可提供TTL接口接入5V系统环境；器件分为两个4位线路驱动器，带有独立的输出使能输入，当输出使能为低电平时，器件将数据从A输入传输至Y输出，当输出使能为高电平时，输出处于高阻抗状态；为保证上电或断电过程中的高阻态，输出使能需通过上拉电阻连接至Vcc，电阻最小值由驱动器的灌流能力决定。

商品特性

支持混合模式信号工作，可实现5V输入输出电压搭配3.3V Vcc工作
当Vcc=3.3V、环境温度25℃时，典型输出接地反弹小于0.8V
支持未稳压电池工作，最低可至2.7V
具备Ioff和上电三态功能，支持热插入
Ioff电路可在器件断电时禁用输出，防止反向电流损坏器件
上电三态电路可在上电和断电过程中将输出置于高阻态，避免驱动冲突
数据输入带有总线保持功能，无需外部上拉/下拉电阻
有源总线保持电路可将未使用或浮动的输入保持在有效逻辑电平
闩锁性能超过符合JESD 17标准的500mA
静电放电防护符合JESD 22标准，人体模型可达2000V，机器模型可达200V
最大电源电压范围为-0.5V~4.6V
输入电压范围为-0.5V~7V
高阻或断电状态下输出电压范围为-0.5V~7V
高态下输出电压范围为-0.5V~Vcc+0.5V
低态输出电流：SN54LVTH244A最大96mA，SN74LVTH244A最大128mA
高态输出电流：SN54LVTH244A最大48mA，SN74LVTH244A最大64mA
输入钳位电流最大-50mA，输出钳位电流最大-50mA
不同封装热阻抗参数：DB封装70℃/W，DW封装58℃/W，GQN/ZQN封装78℃/W，NS封装60℃/W，PW封装83℃/W，RGY封装37℃/W
存储温度范围为-65℃~150℃

应用领域

适用于低压3.3V系统与5V系统的接口转换
适用于需要热插入功能的场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	单向
